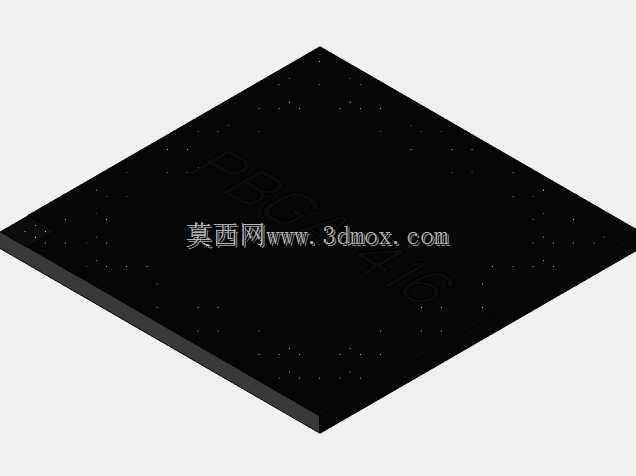

PBGA416表面贴装芯片封装三维结构

在消费电子、工业控制板卡、通信设备主板的PCB布局设计环节，BGA类封装芯片的三维模型是结构干涉校验、焊盘设计匹配、贴装工艺仿真的核心参考要素，这款PBGA416封装的三维结构，完全围绕实际SMT产线的贴装需求与板级装配边界搭建，能直接导入各类PCB结构设计软件完成装配校验。从实际工程应用来看，这类416球的PBGA封装多用于中高性能主控芯片、通信处理芯片的载体，在工控主板、路由交换设备、嵌入式计算板卡上应用广泛，设计这类封装的三维模型时，首先要严格匹配实际器件的物理边界，该封装本体外形为正方形，长宽尺寸均为40mm，焊球节距为1.27mm，所有焊球的排布完全遵循JEDEC标准的PBGA416球阵定义，不会出现焊球位置偏移、节距不符导致的设计匹配问题。做板级结构设计时，很多工程师容易忽略芯片本体的高度公差与周边器件的安全间隙，这个模型完整还原了封装本体的厚度、焊球突出高度，在做PCB布局时，可以直接校验芯片周边的电容、电阻、结构件是否存在装配干涉，尤其是在做紧凑型板卡设计时，能提前规避贴装后器件顶壳、焊盘对位偏差的问题。从设计思路上，模型没有做多余的工艺细节简化，完整保留了封装本体的平面特征、焊球的球形轮廓，既不会因为模型过于冗余影响大型板卡装配的运行效率，也不会因为过度简化丢失关键装配尺寸。在SMT贴装工艺仿真环节，这个模型可以直接用于吸嘴取料位置的校验、回流焊炉内的热分布仿真参考，焊球的尺寸与排布完全对应实际钢网开孔的设计基准，结构工程师在做器件封装库搭建时，可以直接提取模型的外形轮廓生成封装的占位尺寸，不需要再反复核对器件手册的二维尺寸，减少封装建库的出错概率。另外在做整机结构的热设计时，该模型的本体平面可以直接作为散热片贴合的基准面，能准确计算散热片与芯片本体的接触面积，校验散热片安装后与周边器件的间隙，避免出现散热片压接周边电容、接插件的问题。很多新手工程师在做BGA封装设计时，经常只关注焊盘的电气连接，忽略芯片本体的实际物理尺寸，导致打样后出现芯片装不进去、或者与外壳干涉的问题，这类精准的封装三维模型，能在设计阶段就把所有装配边界的问题排查清楚，大幅缩短板卡开发的打样迭代周期，尤其是在高密度板卡设计中，每一个器件的尺寸偏差都可能导致整板报废，精准的三维封装模型是结构设计环节必不可少的基础参考。
