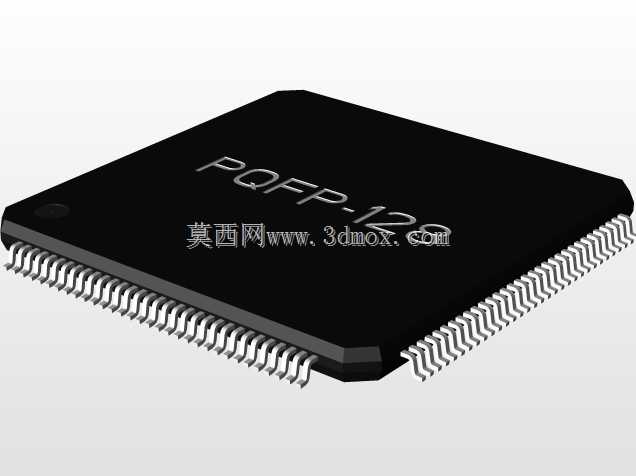

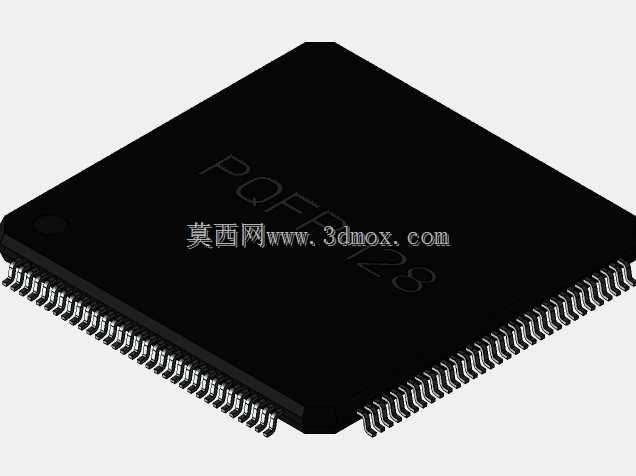

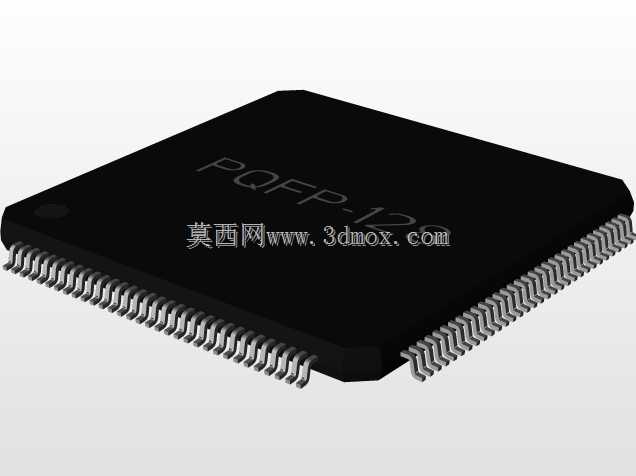

PQFP128扁平封装SMD芯片三维结构

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，封装元器件的三维模型是结构干涉校验、装配空间预留的核心参考依据，这款PQFP128封装的贴片芯片模型，完全贴合量产器件的实际外形公差设计，能够直接导入主流EDA结构协同流程，辅助硬件结构工程师完成板级布局的空间校核。从实际应用场景来看，这类128引脚的PQFP封装芯片常被用作主控MCU、可编程逻辑器件、接口转换芯片的承载封装，广泛分布在工业采集终端、车载影音控制板、家用智能设备主控板上，在板卡组装过程中，需要同时兼顾回流焊的引脚共面性要求、周边器件的安全间距、外壳装配的高度避让，精准的三维模型能够在设计阶段就规避引脚与周边焊盘干涉、芯片顶面与外壳凸台冲突、散热片安装空间不足等常见问题。这款模型的设计完全参照JEDEC相关封装标准构建，引脚间距设定为0.5mm，本体外形尺寸控制在20mm×20mm的方形边界内，引脚采用鸥翼型成型结构，每侧排布32个引脚，引脚的伸出长度、弯折弧度、末端共面度都完全匹配量产SMD器件的实际成型参数，能够真实模拟回流焊过程中引脚与焊盘的贴合状态，也能准确呈现芯片贴装后在PCB板上的实际占用空间。在设计思路上，模型没有做过度的细节简化，既保留了芯片本体的哑光塑封表面质感、引脚的金属镀层结构特征，也控制了整体的面数规模，不会给大型板卡的总装装配带来过多的性能负载，工程师在进行整机结构堆叠时，可以直接调用该模型完成芯片区域的高度校核，预留合适的绝缘间隙与散热空间，避免后期开模阶段出现结构干涉返工。对于需要做PCB板级热仿真的场景，该模型的本体热阻参考边界、引脚导热路径的结构还原度也能满足基础仿真的模型精度要求，不需要额外对封装结构做二次修整，就能直接导入热仿真流程完成芯片周边的温度场分布测算。在SMT产线的钢网设计、吸嘴选型环节，该模型的本体顶面平整度、中心定位基准也能作为辅助参考，帮助工艺人员确认吸嘴吸附的安全区域，规避贴装过程中吸嘴触碰引脚导致的引脚变形、贴装偏移问题。
