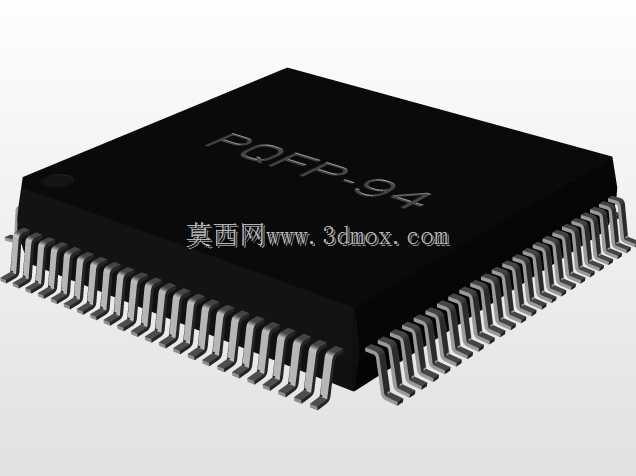

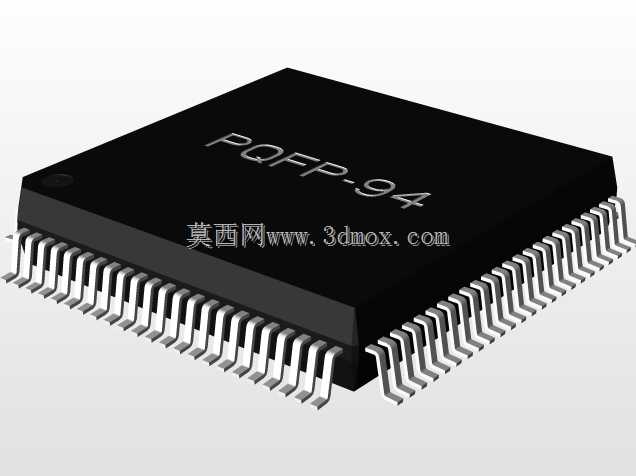

PQFP94引脚SMD封装芯片三维结构

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装类集成电路的封装三维模型是结构干涉校验、焊盘匹配设计、组装工艺仿真的核心参考要素，这款PQFP94引脚的贴片封装结构，正是针对0.8mm引脚间距的高密度板载芯片场景搭建的精准数模。从实际选型应用来看，这类封装的芯片多用于主控MCU、接口转换芯片、中小规模逻辑器件的板载搭载，相比DIP直插封装，其贴装占用的板面面积更小，高频信号传输路径更短，能够适配多层PCB板的高密度布线需求，在工业采集模块、便携检测设备、车载控制单元的板级设计中，这类封装的器件占比可达板载集成电路总数的三成以上。设计这款数模时，首先锚定的是封装本体20mm×20mm的外形边界，本体厚度按照常规塑封PQFP器件的通用尺寸设定，引脚部分严格遵循0.8mm的引脚间距规范，每一侧排布23个鸥翼型引脚，四个侧边总计94个引脚，引脚的弯折弧度、伸出长度、焊盘接触段的平面度都完全匹配SMT回流焊的工艺要求，能够直接导入PCB设计软件进行器件与板边、接插件、周边电容电阻的间隙校验，避免生产阶段出现器件干涉、贴装偏移的问题。不同于简化的示意性模型，这款结构完整还原了塑封本体的边角倒角、引脚根部与塑封体的衔接结构、引脚表面的金属质感特征，在做整机结构的热仿真分析时，也可以基于这个模型的本体尺寸设置塑封材料的导热参数，模拟芯片满负载运行时的热量扩散路径，评估散热片的加装空间是否充足。很多结构工程师在做板级布局时，容易忽略鸥翼引脚的伸出长度对周边走线的影响，这款模型将引脚向外伸出本体的尺寸做了精准还原，能够帮助设计人员提前预留引脚下方的走线空间，避免出现焊盘与走线距离过近导致的焊接短路问题，同时在做整机外壳的装配校验时，也能准确核算芯片本体表面到外壳内壁的安全间隙，防止外壳压接芯片导致的引脚变形、器件损坏问题。针对SMT产线的贴装程序编写，这个模型的引脚坐标原点设置在封装本体的几何中心，匹配贴片机的器件抓取定位基准，能够直接导出坐标数据用于贴装程序的调试，减少现场试贴的调试周期。
