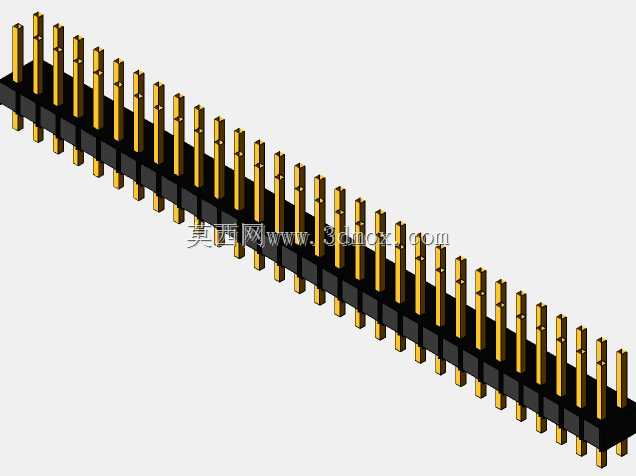

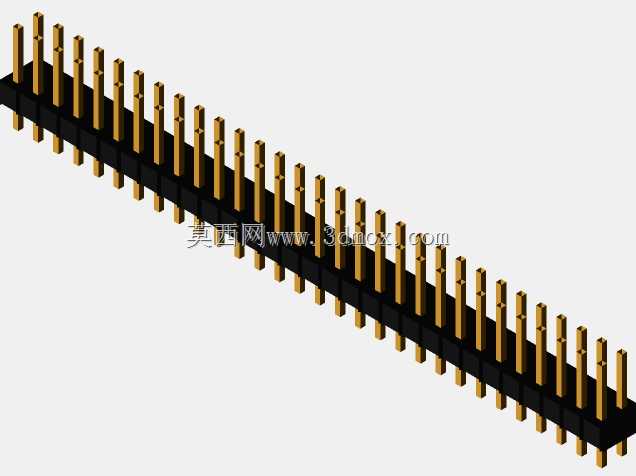

60Pin单排直插排针连接器三维结构

这款单排直插排针是PCB板间互联场景中应用极广的基础互联元件，日常在工控控制板卡、消费电子主板、嵌入式开发板、电源模块的板对板、板对线连接场景中都能见到它的身影，主要承担不同电路模块间的电信号传输、小功率电流导通功能，是电子设备内部电路搭建不可或缺的基础连接部件。从结构设计来看，这款排针采用THT通孔插装设计，插针采用黄铜基材加工，表面做镀金处理，既保证插针的导电性能，也能提升接触耐磨性与抗氧化能力，长期使用不易出现接触不良、氧化锈蚀的问题；黑色绝缘基座采用耐高温工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现基座变形、插针移位的问题，同时绝缘基座将每根插针做物理隔离，避免相邻插针之间出现爬电、短路的风险。尺寸设计上，这款排针采用行业通用的2.54mm标准节距，适配市面上绝大多数标准排母、面包板、PCB通孔焊盘的孔位间距，无需额外做孔位适配即可直接使用；整体长度方向总尺寸为76.2mm，对应60个信号通路，能够满足多信号并行传输的连接需求；基座宽度为5.08mm，插针伸出基座上下两端的长度经过精准核算，下端插针长度适配常规1.6mm板厚PCB的插装焊接需求，穿过焊盘后预留的焊锡浸润长度刚好形成可靠的焊点，上端插针长度适配标准排母的插接深度，插接后连接稳固，不易出现松脱；整体高度为8.89mm，安装后不会占用过多板上垂直空间，适配紧凑结构的设备内部安装需求。建模过程中严格遵循实际生产的尺寸公差要求，插针的直径、基座的卡槽位置、插针的同轴度都按照行业通用公差做了还原，结构工程师在做PCB布局、设备结构堆叠时，可以直接调用该模型做干涉检查，提前预判安装过程中可能出现的结构冲突，避免实际打样组装时出现排针与周边壳体、元件干涉的问题；同时模型还原了插针与基座的装配关系，能够直观展示排针的插装方向，避免生产组装时出现插反、装错的问题。在实际选型使用时，这款排针的安装边界需要注意，PCB上对应的焊盘孔径需要匹配插针直径，焊盘周边需要预留足够的焊接操作空间，基座周边3mm范围内不要布置过高的元件，避免插接排母时出现操作空间不足的问题；同时因为是直插结构，在有强烈振动的使用场景下，插接后需要额外做点胶加固，提升连接的抗振性能，避免长期振动下出现接触松动的问题。
