单排直插THT排针连接器结构设计

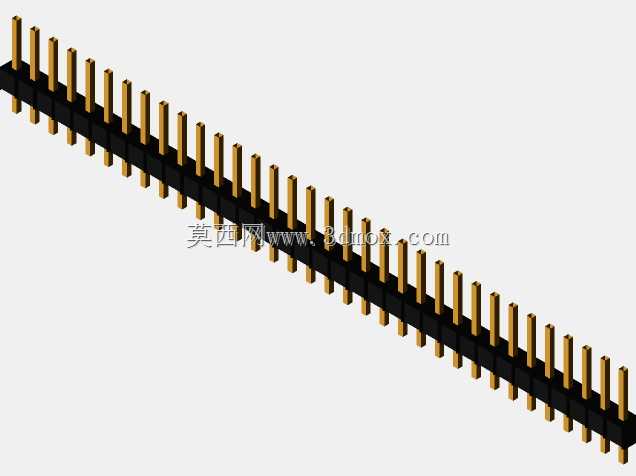

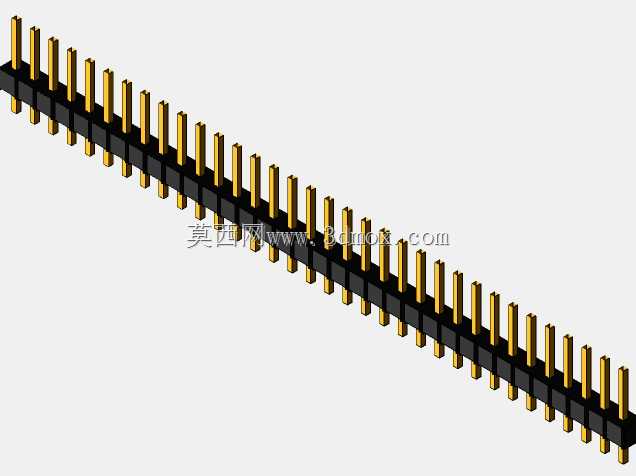

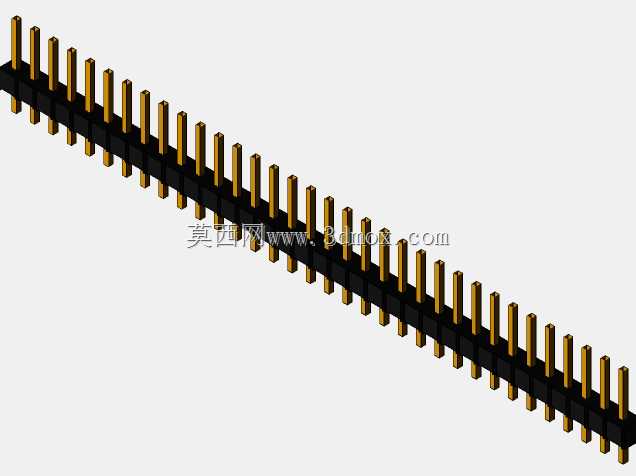

这款单排直插排针是电子硬件互连场景中极为常用的板级连接部件，日常选型中常被用于工控板卡、消费电子主板、嵌入式开发板、电源模块等场景的板对板、板对线信号与小电流传输连接。从实际使用需求出发，设计时首先锁定2.54mm标准排距，这是行业内通用的面包板、万能板、常规PCB焊盘的通用间距，能直接适配绝大多数通用化的板载安装需求，无需额外定制焊盘尺寸，降低下游PCB设计的适配成本。整体外形尺寸上，总长度控制在86.36mm，对应34个插针位，宽度2.54mm，整体高度8.89mm，安装时插针穿过PCB对应焊盘孔后过波峰焊即可完成固定，插针伸出塑胶本体的长度经过适配，既保证焊接时焊锡能充分浸润插针形成可靠焊点，又不会因为插针过长导致焊接后多余针脚修剪工作量增加，同时避免针脚过长触碰板上其他元件造成短路风险。塑胶基座采用耐高温绝缘材质设计，能承受波峰焊阶段的高温冲击，不会出现基座融化变形、插针移位的问题，基座上每个插针对应独立的定位孔，插针压入基座后保持固定间距，不会出现插针歪斜、间距偏差导致无法插入对应排母的问题。插针采用黄铜基材表面镀金处理，既保证接触时的导电性能，降低接触电阻，又能提升抗氧化能力，延长产品的存储与使用寿命，避免长期使用后针脚氧化导致接触不良、信号传输中断的问题。设计过程中重点考量了插针与塑胶基座的保持力，通过在插针与基座配合位置设置卡位结构，保证插针不会在插拔过程中被轻易从基座中带出，同时控制插拔力在合理区间，既不会因为插拔力过大导致装配困难，也不会因为插拔力过松导致连接后容易松脱。在安装边界上，这款排针为单排直插结构，安装时仅需在PCB上预留对应34个直径适配的焊盘孔，沿排针长度方向预留足够的安装空间即可，周边不需要预留额外的避让空间，能有效节省PCB板上的布局空间，适合高密度板卡的布局需求。实际使用中，这款排针可以直接和同间距的单排排母配套使用，实现板卡之间的可拆卸连接，方便后期的模块调试、更换与维护，也可以直接焊接导线实现板外信号引出，适配各类调试、信号采集场景的连接需求。
