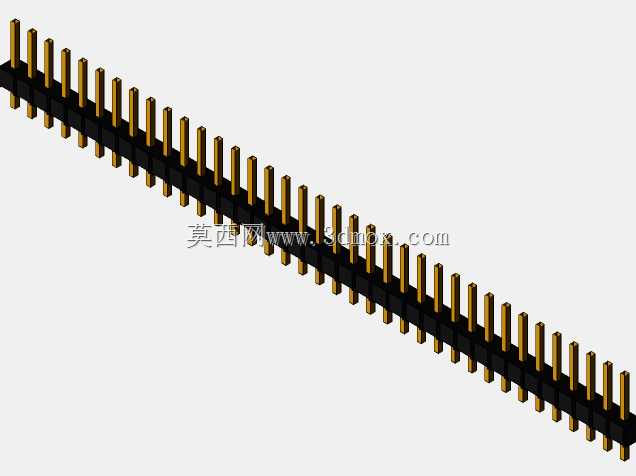

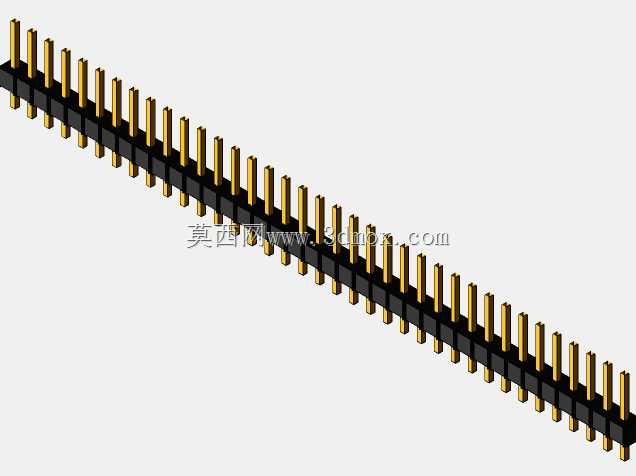

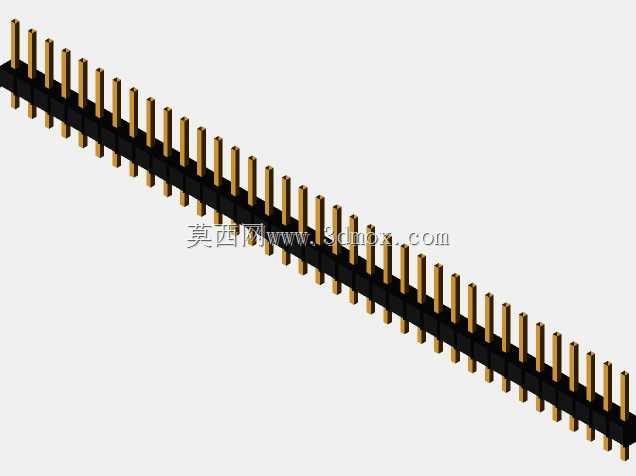

单排直插THT销头排针连接器结构

这款单排直插排针是电子电路互联场景里极为常用的板对板连接元件，日常在工控控制板卡、消费电子主板、嵌入式开发模块、电源驱动板的设计中都会频繁用到，主要承担不同PCB板之间、板卡与外接功能模块之间的电信号与小电流传输作用，属于板级互联里的基础互联元件。设计这类排针的时候，首先要匹配标准2.54mm间距的通用排母、面包板以及PCB标准焊盘孔位，这个间距是行业沿用多年的通用互联间距，能兼容绝大多数通用接插件的对接需求，避免出现孔位不匹配无法装配的问题。从结构上看，这款排针采用单排直插布局，一共37个接触位，整体长度控制在93.98mm，本体宽度2.54mm，整体高度8.89mm，这个尺寸边界刚好适配单排37Pin的标准焊盘布局，安装时插针穿过PCB对应的金属化焊孔后，通过波峰焊或者手工焊接就能完成固定，插针的外露长度刚好满足焊接后焊锡浸润的需求，不会因为插针过长导致焊接后余锡过多造成相邻引脚短路，也不会因为插针过短导致焊锡无法充分包裹引脚造成虚焊。插针部分采用黄铜基材做镀金处理，既保证接触时的低接触电阻，也能提升抗氧化能力，避免长期使用后接触表面氧化造成信号传输不稳定；黑色的绝缘基座采用耐高温工程塑料注塑成型，能够耐受波峰焊时的短时高温，不会出现基座融化变形导致插针移位的问题，同时基座上的插针固定槽做了过盈配合设计，插针压入基座后不会出现松脱、倾斜的问题，保证每一根插针的位置度都符合装配公差要求。在实际选型使用的时候，要注意对接端的匹配高度，这款排针的插针露出基座的长度刚好适配常规厚度的PCB板，焊接后板底露出的插针长度不会过长造成与底层壳体或者其他元件干涉，同时插针的头部做了倒角导向设计，插入排母或者对应插座的时候能够顺利对位，不会出现插头顶住对接件塑胶部分无法插合的情况。这类排针的设计不需要做特殊的定制化调整，所有尺寸都遵循通用接插件的行业标准，不管是做原型验证打样还是批量生产装配，都能直接采购标准件使用，三维建模的时候只要严格控制每根插针的中心距、插针直径、基座的外形尺寸以及安装定位基准，就能保证导出的工程图在PCB Layout时能准确匹配焊盘位置，不会出现装配干涉。
