PQFP40封装贴片芯片三维结构模型

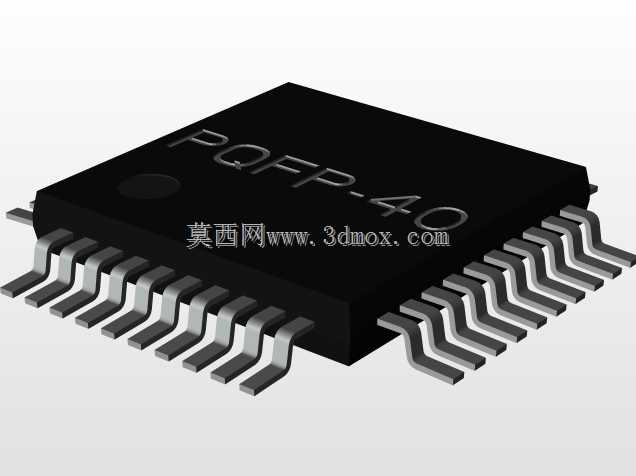

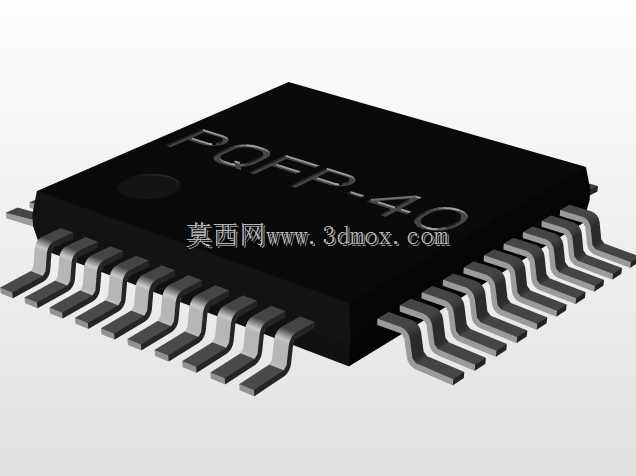

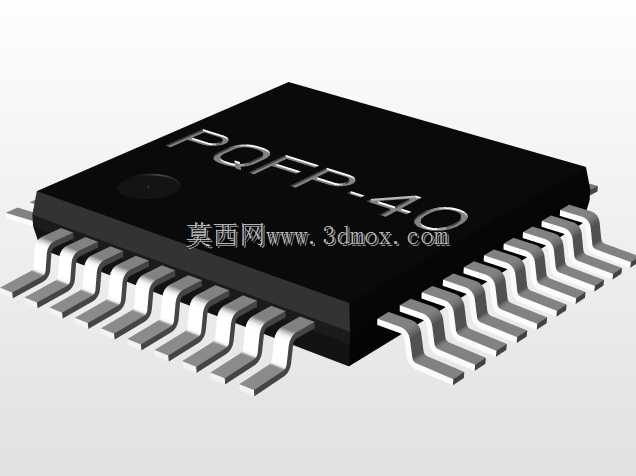

在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装封装的芯片选型与结构匹配直接决定了整板的可制造性与空间利用率，PQFP40这类薄型四方扁平封装器件，是目前中引脚数通用逻辑、微控制类芯片应用极广的封装形式，做结构建模时需要严格贴合实际生产中的器件公差，才能保证后续SMT贴片工序的钢网开孔、吸嘴取件、回流焊定位不会出现偏差。这个模型还原的是0.8mm引脚节距、本体尺寸9.5x9.5mm的PQFP40贴片芯片，建模时首先要明确封装的安装边界：器件本体底部到PCB板面的悬浮高度要符合SMD贴装的工艺要求，不能出现本体贴死板面导致引脚焊接虚接的问题，四周伸出的鸥翼型引脚是建模的核心细节，每一侧排布10根引脚，引脚的弯折弧度、末端焊盘接触段的平面度都要和实际器件一致，不能做简化的直角处理，否则导出到PCB设计软件做干涉检查时，会出现引脚与焊盘对位偏移的误判。从实际应用场景来看，这类封装的芯片常被用在变频器控制板、小型PLC核心板、家用路由器主控模块、车载影音控制单元上，做整机结构设计时，不仅要考虑芯片在PCB上的占位面积，还要预留出芯片上方的散热空间，以及周边贴片电容、电阻的布局间距，模型里准确还原的本体厚度、引脚外伸尺寸，能帮助结构工程师在做壳体开模时，精准计算PCB到壳体内壁的安全距离，避免壳体装配后压碰芯片本体造成器件损伤。设计这个三维模型的时候，没有做多余的外观美化，所有结构特征都服务于工程设计需求：本体顶面的标识区做了平整处理，方便使用者后续添加自身产品的芯片丝印标记，引脚的金属弯折部分做了等厚处理，和实际冲压成型的引脚工艺一致，没有出现建模时常见的壁厚不均问题，器件四个角的倒角尺寸也符合工业级芯片的封装规范，不会出现尖锐棱角导致的生产周转过程中掉屑、刮伤周边器件的问题。在做板卡装配仿真的时候，这个模型可以直接导入装配环境，模拟SMT贴装时吸嘴吸附芯片顶面的取件过程，检查吸嘴运行路径上是否和周边已贴装器件存在干涉，也能用来验证回流焊工装的定位卡槽尺寸是否匹配，避免生产时出现器件偏移、立碑等焊接缺陷。很多新手建模时容易忽略引脚末端的共面度问题，这个模型里所有引脚的焊接端面都处于同一基准平面，和实际器件出厂时的共面度公差要求匹配，不会出现仿真时引脚虚接、高低脚的错误判断，对于刚接触电子结构设计的工程师来说，也可以通过这个模型直观理解QFP类封装的引脚排布规律，掌握表面贴装器件的建模尺寸基准，避免后续自己画封装时出现节距错误、引脚长度不符的低级问题。
