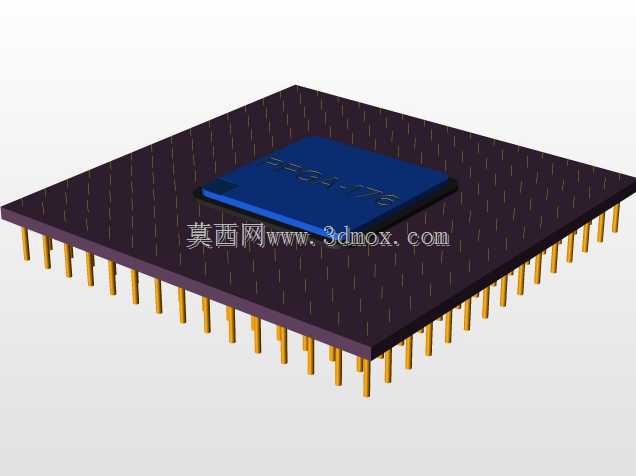

PPGA176引脚塑封芯片三维结构模型

在工业控制板卡、老式通讯设备主板、测试治具的结构设计环节，这类176引脚塑封直插PPGA芯片的三维建模精度，直接决定了PCB布局、散热结构适配、插座选型的落地可行性。不同于表贴封装芯片，该款芯片采用2.54mm标准节距的引脚阵列设计，引脚从封装本体四周垂直向下引出，整体长宽尺寸均为38.1mm，属于大尺寸直插可编程逻辑器件封装，在九十年代到本世纪初的工业级可编程逻辑电路中应用广泛，多用于需要稳定机械连接、抗振动性能优于细间距表贴器件的工控场景。做这类芯片的三维建模时，首先要锁定安装边界的核心参数：引脚中心距严格遵循2.54mm标准，176根引脚按四侧等数排布，每侧引脚数量匹配38.1mm的本体边长，引脚伸出本体底面的长度要匹配标准PPGA插座的插合深度，避免建模时引脚过长导致装配干涉，或是过短导致接触不良。建模过程中，本体部分要区分顶部塑封标识区、中间陶瓷/塑封基座、底部引脚固定层三个结构层次，顶部的芯片标识区域做轻微的凹陷处理还原真实塑封芯片的丝印区域特征，引脚部分采用镀金直插引脚的圆柱形态，每根引脚的直径要匹配标准2.54mm间距插座的插孔内径，保证虚拟装配时的干涉检查结果具备实际参考价值。从结构设计的实际用途来看，该模型可直接用于PCB板的3D布局校验，在设计搭载该款PPGA芯片的电路板时，可直接导入模型校验芯片周边的电容、电阻、接插件的排布空间，确认芯片上方的散热片安装空间是否充足，同时也可用于芯片测试座的结构设计参考，根据引脚排布和本体尺寸设计对应的压合测试治具，避免治具压合时碰伤芯片本体或是引脚。设计思路上没有做多余的简化处理，所有引脚的排布位置严格对应实际器件的引脚定义顺序，本体的边角做了真实塑封器件的小圆弧过渡，没有采用生硬的直角结构，还原了量产塑封芯片的实际外形特征，安装边界的尺寸完全匹配器件手册的标称值，可直接用于整机结构的空间校核，无需二次调整尺寸参数。在做老设备复刻、工控板卡维修替换的结构设计时，这类精准的封装模型能大幅减少打样验证的次数，避免因为封装尺寸建模偏差导致的PCB板报废、装配干涉等问题，尤其是针对这类已经逐步停产的老式直插封装器件，精准的三维模型能帮助结构工程师在做替代方案设计时，准确评估新封装器件的适配空间，或是设计对应的转接板结构。
