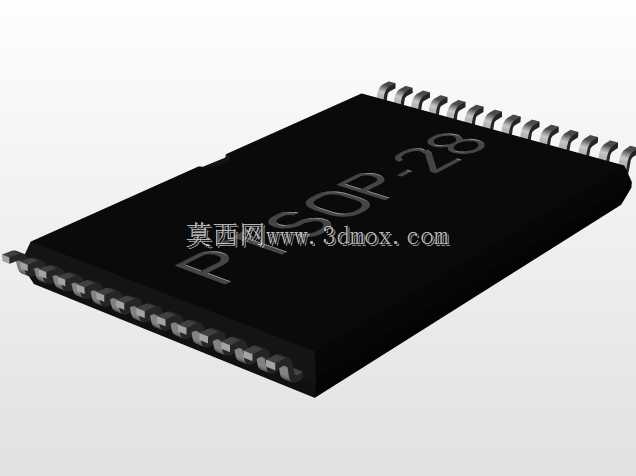

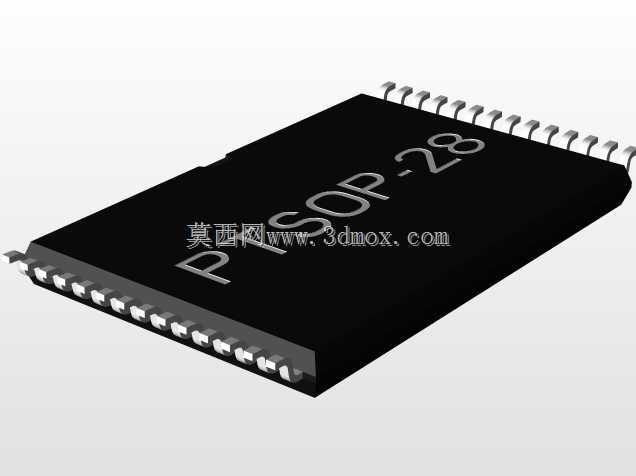

PTSOP28反向贴片SMD芯片封装结构

在消费电子、工业控制板卡的PCB布局环节，表面贴装封装的存储、逻辑芯片选型直接决定了板卡的布线密度与生产良率，这款28引脚反向PTSOP封装元件，是针对高密度板卡贴装场景设计的标准SMD器件，日常多用于路由器、工控采集模块、小型家电主控板的电路载板上，承担数据存储、信号逻辑转换的核心功能。做封装建模的时候最先要卡准的就是引脚的成型尺寸，这款封装引脚中心距为0.55mm，属于细间距贴装范畴，引脚反向排布的设计，是为了匹配特定布线方向的PCB走线，避免板卡顶层走线出现过多过孔，降低高速信号传输过程中的阻抗不连续问题。整体塑封本体的长度控制在11.8mm，宽度为8.0mm，本体厚度符合薄型表面贴装器件的通用规范，引脚向外伸出的长度严格按照回流焊的工艺要求设定，既保证焊盘接触面积足够，又不会出现相邻引脚连锡的问题。建模过程中需要重点还原引脚的共面度参数，所有引脚的底部焊面需要处于同一基准平面，公差控制在贴装设备可识别的范围内，否则会直接导致SMT贴装时出现虚焊、引脚翘起的不良。塑封本体的边缘做了微小的脱模斜度处理，对应实际芯片注塑生产的工艺要求，本体表面的引脚1标识位置做了凹陷标记，方便生产环节的视觉对位，避免贴装时出现芯片方向反向的错误。在做PCB封装匹配的时候，焊盘的尺寸需要比引脚实际宽度略大0.1mm左右，钢网开口按照焊盘尺寸的90%开设，保证锡膏印刷的厚度均匀，回流焊过程中锡膏熔融后能完全包裹引脚端部，形成可靠的焊点。这类薄型贴片封装的元件，在板卡布局时要注意避开板边的拼版连接位，同时不要布置在需要频繁受力的接插件周边，避免板卡受力形变时传递到芯片引脚导致焊点开裂。建模时还原的引脚弧度完全贴合实际冲压成型的引脚形态，没有做简化的直角处理，因为在做热仿真分析的时候，引脚的实际形态会影响热量从芯片本体传递到PCB焊盘的效率，简化处理会导致仿真结果出现偏差，无法准确评估芯片满负载运行时的结温情况。对于结构设计人员来说，这类标准封装的三维模型不需要额外自定义尺寸，只要严格遵循JEDEC相关的封装规范，就能直接导入到PCB装配文件中做干涉检查，确认芯片上方的散热片、屏蔽罩安装空间是否足够，不会出现装配时的结构冲突。
