PTSOP24贴片式SMD芯片封装结构

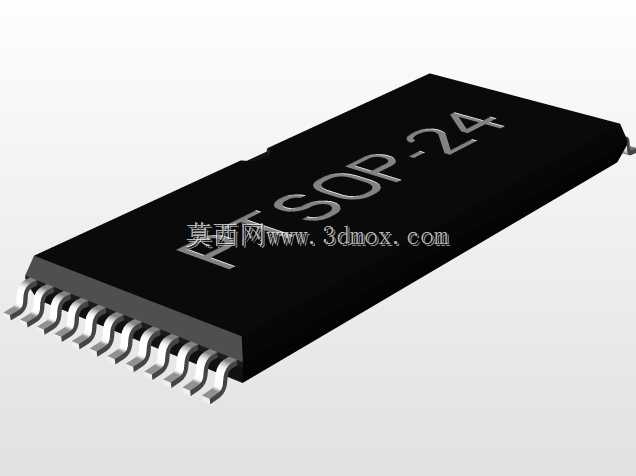

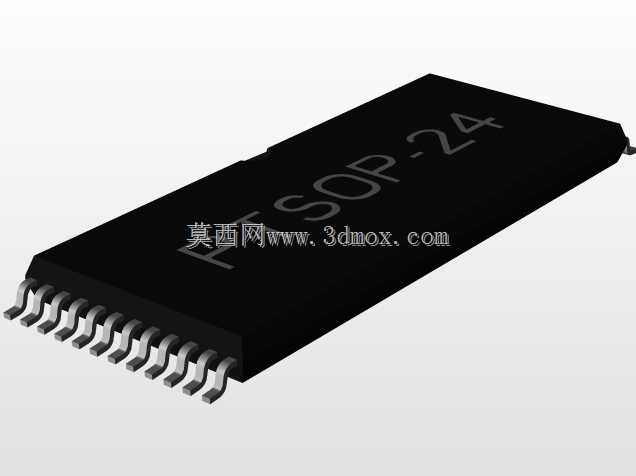

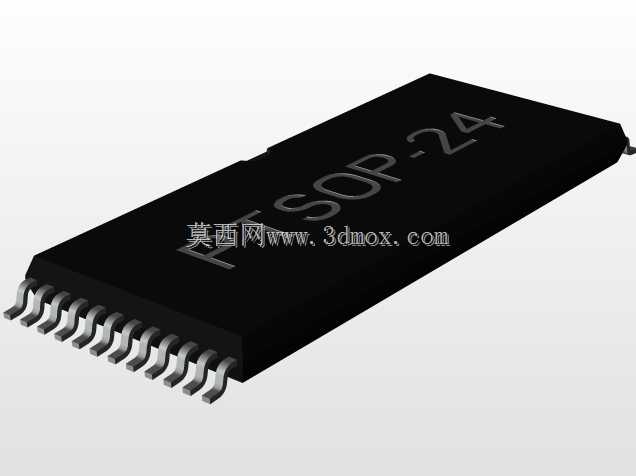

在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装型封装芯片的选型与装配直接决定整板的空间利用率与焊接可靠性，这款PTSOP24封装的SMD芯片，是小引脚间距表面贴装半导体元件的典型结构，适配波峰焊、回流焊等主流SMT生产工艺，能在有限的板卡空间内实现24路信号的稳定传输。从设计维度来看，该封装采用双侧翼形引脚排布，引脚间距设定为0.5mm，既规避了细间距引脚容易出现的连锡焊接缺陷，也平衡了引脚数量与封装整体尺寸的关系，封装本体宽度控制在6.0mm，总长度为14.4mm，厚度适配常规板卡的元件高度限制，不会对后续外壳装配、堆叠板卡的间隙预留造成额外负担。引脚采用鸥翼式成型设计，焊接时焊锡能沿引脚弯折面均匀爬升，形成可靠的焊点浸润面，相比直插式封装，无需在PCB上开设通孔，能大幅提升板卡的布线密度，尤其适合多层PCB板的高密度布线场景，在电源管理模块、信号转换电路、小型嵌入式控制单元中应用广泛。建模过程中严格遵循JEDEC相关封装标准，对引脚的弯折角度、本体的定位缺口、引脚共面度都做了精准还原，定位缺口设置在封装本体的一端，用于SMT贴装时的方向识别，避免生产过程中出现芯片贴装反向的问题，引脚的共面度误差控制在行业允许的公差范围内，能保证贴装时所有引脚都能与PCB焊盘充分接触，减少虚焊、假焊的不良率。在实际板卡设计时，该封装的焊盘尺寸需要匹配引脚的宽度与伸出长度，焊盘之间的阻焊层宽度要符合0.5mm间距的工艺要求，避免焊锡桥接，同时封装本体下方的PCB区域可根据散热需求预留散热过孔或者铺铜区域，提升芯片工作时的散热效率。这类薄型小尺寸封装的芯片，相比传统的DIP直插封装，占用板卡面积缩小近六成，重量也更轻，符合当下电子设备小型化、轻量化的设计趋势，在便携数码产品、车载电子模块、工业传感控制板上都有大量应用，建模时还原的真实外形与安装尺寸，能直接用于PCB布局的干涉检查、结构件的空间避让验证，帮助结构工程师在设计前期就确认元件与周边结构件的间隙，避免后期试产时出现元件与外壳、加强筋等结构干涉的问题，缩短产品的研发迭代周期。
