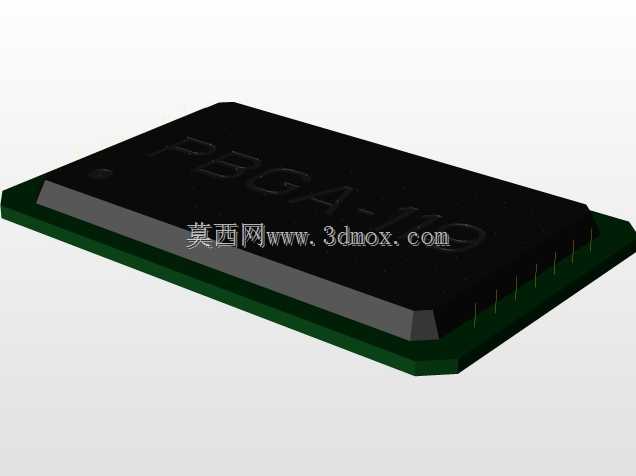

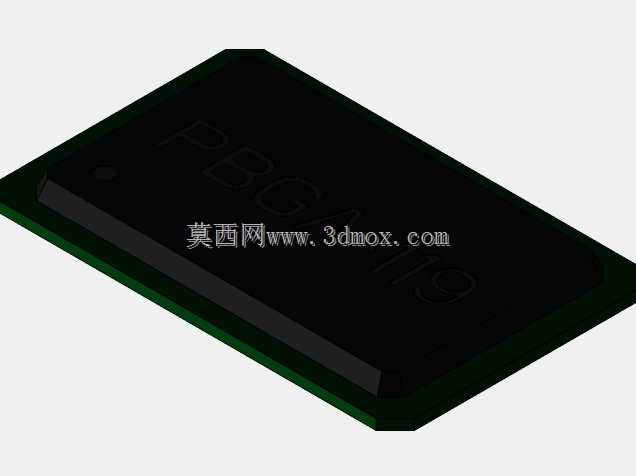

PBGA119表面贴装芯片封装三维结构

在消费电子、工业控制板卡、通信终端设备的PCB布局设计环节，BGA类封装器件的三维数模是结构干涉校验、焊盘设计匹配、钢网开孔参考的核心依据，这款PBGA119封装的三维结构，完全贴合实际量产器件的外形与安装边界，能直接导入PCB结构设计软件完成装配校验。做板卡结构设计时最容易踩的坑就是封装尺寸与实物不符，要么是本体高度留的余量不足导致外壳干涉，要么是焊球节距匹配错误导致焊接虚焊，这款数模在设计时严格遵循实际器件的尺寸规范，本体长度22mm、宽度14mm，焊球节距为1.27mm，共计119个焊球，完全对应量产PBGA器件的物理参数。从设计思路来看，建模时优先还原了器件的核心装配特征：黑色塑封本体的边缘倒角、焊球的球形轮廓、本体表面的标识区域都做了精准还原，没有多余的装饰性特征，所有尺寸都预留了合理的公差余量，方便结构工程师在做板卡堆叠时快速校验安装空间。这类表面贴装的BGA器件，实际应用中大多承担主控、存储、信号处理的核心功能，对安装平整度、焊盘共面度要求极高，三维数模的作用就是在设计阶段提前规避装配风险，比如板卡上相邻的接插件、电容电阻是否会和芯片本体干涉，散热片的安装空间是否足够，过炉治具的定位是否会和器件边缘冲突。不同于插件类器件，表面贴装的PBGA器件没有伸出的引脚，所有电气连接都通过底部焊球完成，建模时特意还原了焊球的突出高度，方便工程师计算焊膏印刷厚度、焊接后的器件整体高度，在做高密度板卡堆叠时，这个高度参数直接决定了上下层板的间距设计。另外数模的本体边缘做了和实物一致的微小拔模斜度，还原了塑封工艺的实际特征，避免设计时把器件当成完全规整的长方体，导致装配时出现边缘卡滞的问题。在通信设备的主控板设计中，这类节距1.27mm的PBGA器件应用非常广泛，既兼顾了引脚数量的需求，又不会因为节距过小导致加工难度陡增，对应的三维数模可以直接用于热仿真分析，通过本体的尺寸参数设置热阻参数，模拟器件满负载运行时的散热情况，提前优化散热片的接触面积与安装位置。做手板打样前，导入这个数模做虚拟装配，能提前发现90%以上的结构干涉问题，减少打样迭代次数，缩短研发周期。
