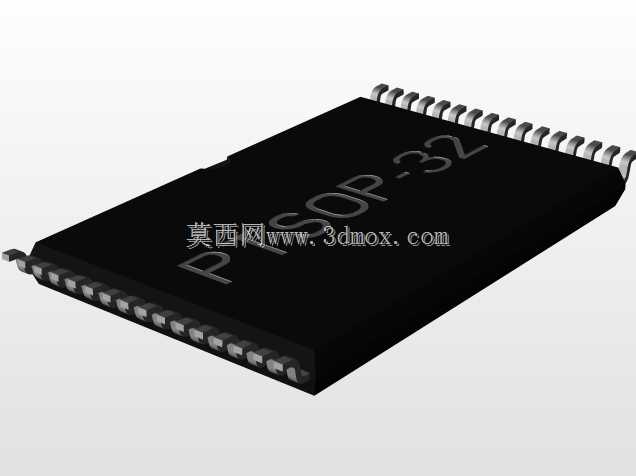

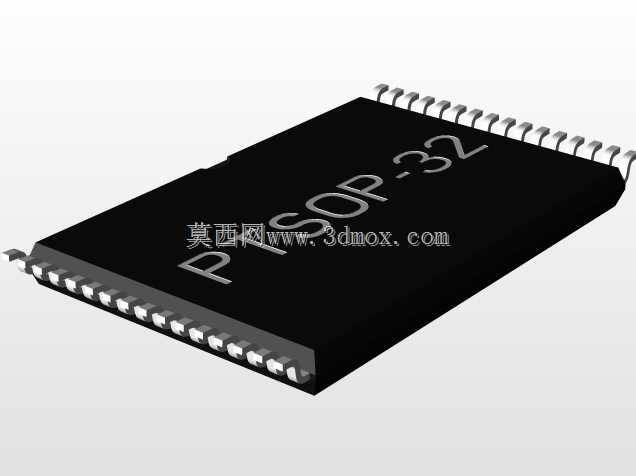

PTSOP32反向贴片SMD芯片封装结构

在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装器件的封装三维模型是结构干涉校验、焊盘匹配设计、生产钢网开制的核心参考依据，这款PTSOP-1封装的32针反向贴片芯片模型，完全贴合量产器件的实际外形公差要求，可直接导入PCB结构设计软件完成装配校验。从实际应用场景来看，这类薄型小尺寸贴片封装芯片多用于空间受限的板卡设计中，比如便携数据采集终端的存储模块、工业传感器的信号处理单元、车载电子的控制电路部分，相比传统直插封装，其贴装占用的板面面积更小，焊接后的整体高度更低，能适配薄型化设备的内部堆叠要求。设计这款模型时，优先还原了反向引脚的排布特征，区别于常规正向PTSOP封装的引脚引出方向，反向封装的引脚弯折角度、引脚间距、引脚伸出长度都做了精准还原，0.5mm的引脚螺距完全匹配行业通用焊盘设计规范，不会出现模型导入后焊盘对不上、引脚干涉的问题。外形尺寸上，器件本体宽度控制在8.0mm，整体长度为11.8mm，本体厚度符合薄型贴片封装的常规尺寸，引脚部分的金属弯折弧度、引脚末端的共面度都做了细节还原，能满足SMT贴装仿真的精度要求，设计人员在做板卡布局时，可以直接用这个模型校验芯片周边的元件避让距离，确认芯片与外壳、屏蔽罩之间的安全间隙，避免生产组装时出现元件顶壳、焊盘连锡的问题。从安装边界来看，模型标注了器件本体的最大外形轮廓、引脚焊接的占用区域，以及芯片放置时的禁布区范围，结构工程师在做PCB叠层设计时，可直接参考模型的尺寸参数预留安装空间，不需要额外查找器件手册核对外形公差，能大幅缩短前期选型布局的时间。另外，模型还原了芯片本体的表面标识区域、引脚的金属质感细节，在做产品整机BOM展示、装配工艺动画制作时，也能直接调用，不需要额外做外观修饰。对于SMT产线的工艺人员来说，这类精准的封装模型还可以用来模拟吸嘴取料的位置、贴装时的压力受力点，提前预判贴装过程中可能出现的偏移、立碑问题，优化回流焊的温度曲线设置，提升批量贴装的良率。
