RBOX设备操控前面板结构设计

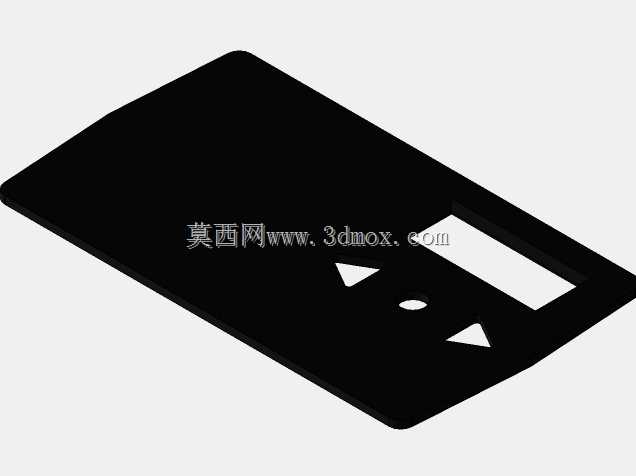

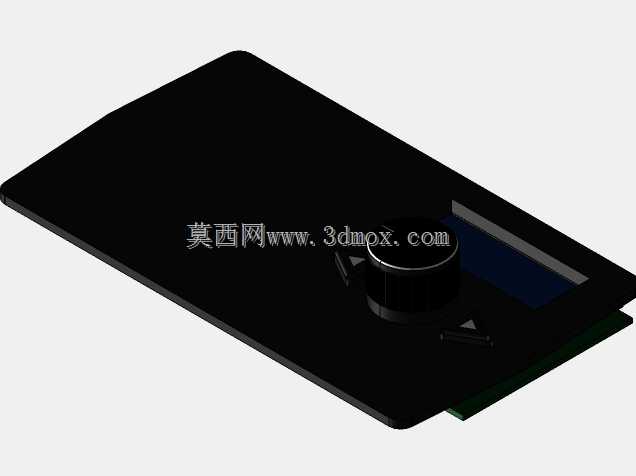

这款前面板总成多用于小型嵌入式工控设备、桌面级检测仪器或专用控制终端的人机交互端，是设备与操作人员直接接触的交互载体，承担着指令输入、状态反馈的核心作用。从结构设计来看，面板主体采用薄型平板构型，边缘做了小弧度倒角处理，既避免安装时的锐边磕碰，也能在嵌入设备壳体时更好地贴合安装位，减少装配缝隙。面板中部集成了带方向指示的旋转编码旋钮，旋钮周边预留了足够的手指操作空间，避免操作时误触周边区域，旋钮下方的方向标识采用凹印或丝印工艺，保证长期使用不会磨损脱落。面板一侧预留了长条形显示窗口位，可适配小型OLED或LCD显示屏，用于展示设备运行参数、工作状态等信息，窗口位做了下沉台阶设计，能够嵌入显示模组并通过背胶或卡扣固定，无需额外螺丝固定，提升装配效率。安装边界方面，面板整体采用嵌入式安装设计，侧边预留的卡扣位与设备前壳的卡槽对应，装配时直接推入即可完成初步固定，底部延伸出的PCB连接边可直接与设备主控板对接，省去了额外的转接排线，减少内部走线空间占用。设计过程中充分考虑了操作手感与结构可靠性的平衡，旋钮的阻尼感经过适配调整，旋转段落清晰，确认操作的反馈明确，避免操作时的误判。面板表面采用哑光黑处理，减少环境光反射对显示窗口的视觉干扰，同时耐指纹、耐轻微刮擦，适合工业现场或实验室环境长期使用。在结构强度上，面板主体选用工程塑料注塑成型，厚度控制在合理范围，既保证整体刚性不会在按压操作时产生形变，又能控制整体重量，不会给设备前壳带来额外的承重负担。面板背部的定位柱与设备内部的安装柱一一对应，装配时可快速定位，避免组装错位，同时为内部元器件预留了足够的避让空间，不会与主控板上的电容、接口等元件产生干涉。这类前面板的设计核心是在有限的空间内整合最核心的交互元件，同时兼顾装配效率与长期使用的耐用性，适配的设备多需要频繁进行参数调整、功能切换，因此操作元件的布局完全符合人手操作的习惯，旋钮放置在面板中部偏下的位置，操作人员单手握持设备或坐姿操作时，手指可自然搭放在旋钮上，无需大幅度移动手臂即可完成所有操作。显示窗口的倾斜角度也经过优化，操作人员在常规操作视角下可清晰读取屏幕内容，不会产生反光或视角偏差。
