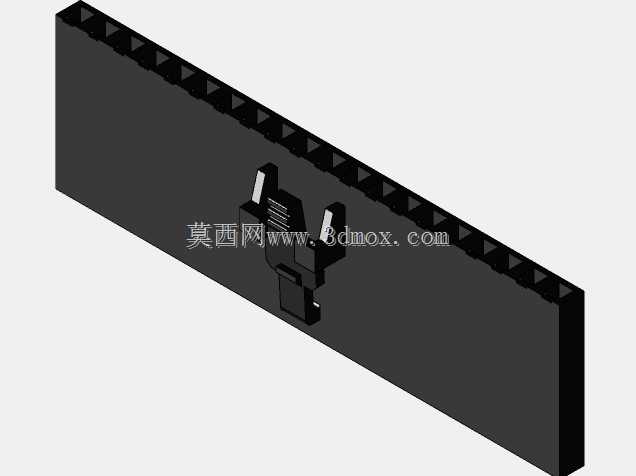

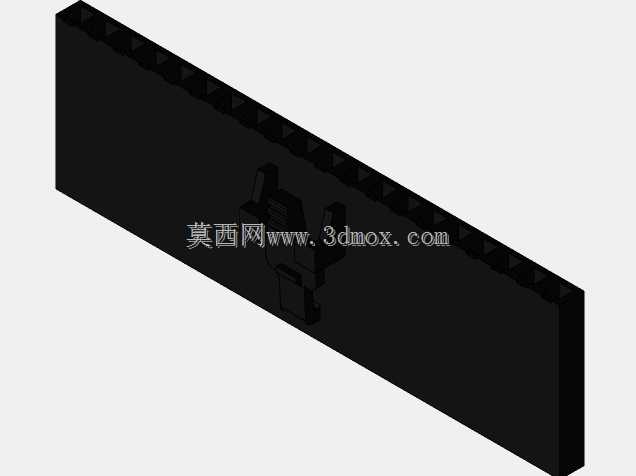

20针2.54节距连接器外壳结构设计

在工控板卡互联、消费电子内部线束对接、测试治具信号转接这类场景里，板对板、线对板的信号传输稳定性很大程度上取决于连接器塑壳的配合精度，这款20针位的连接器外壳，就是针对2.54mm标准节距的排针排母适配场景开发的结构件。从实际装配的角度出发，设计时首先锁定了2.54mm的标准针距，这个尺寸是行业内通用的板载接插件基准节距，能直接适配市面上绝大多数常规排针、杜邦端子的插合尺寸，不需要额外做非标转接，能大幅降低选型适配的成本。整体外形的长宽高尺寸分别控制在50.8mm、5.55mm、15.24mm，这个尺寸边界是经过多轮装配验证确定的：长度方向刚好覆盖20针位的排布空间，两端预留的卡扣安装位不会超出板卡上常规的接插件安装预留区，不会和周边的电容、电阻等板载元器件产生干涉；5.55mm的宽度设计，充分考虑了双排并列排布时的间距需求，当板卡上需要并排布置多组同规格连接器时，相邻外壳之间不会出现挤压、卡滞的问题，能满足高密度布线的安装要求；15.24mm的高度则兼顾了端子插合深度和板间留空需求，插合后端子的接触长度能达到可靠连接的要求，同时上下板卡之间的留空距离足够走常规直径的飞线，不会出现线芯被挤压破损的风险。外壳主体采用长条形的一体式结构，侧壁做了均匀的加强筋排布，既可以提升塑壳本身的结构强度，避免插拔过程中出现壳体开裂、针位偏移的问题，也能在注塑生产时减少壳体的缩痕，提升成型良率。内部的针位槽做了导向倒角设计，端子插入时能顺着倒角自动滑入对应槽位，不会出现插歪、顶弯端子的问题，能有效提升产线装配的效率，降低人工装配的不良率。外壳两端设计了一体式的卡扣结构，和排针座插合后能自动锁止，不会因为设备运行过程中的振动、拉扯出现松脱断连的问题，在有振动工况的工业设备上使用时，连接可靠性比无卡扣的普通塑壳高很多。这类连接器外壳主要用在PCB板之间的信号传输、线束与板卡的对接场景，不管是做新品开发时的结构选型参考，还是做现有设备的接插件替换测绘，这个结构的尺寸精度和细节设计都能满足实际工程使用的要求，建模时还原了所有的装配细节，包括内部的防呆卡槽、侧壁的脱模斜度、卡扣的弹性形变空间，能直接用于结构验证、装配模拟或者开模前的结构评审。
