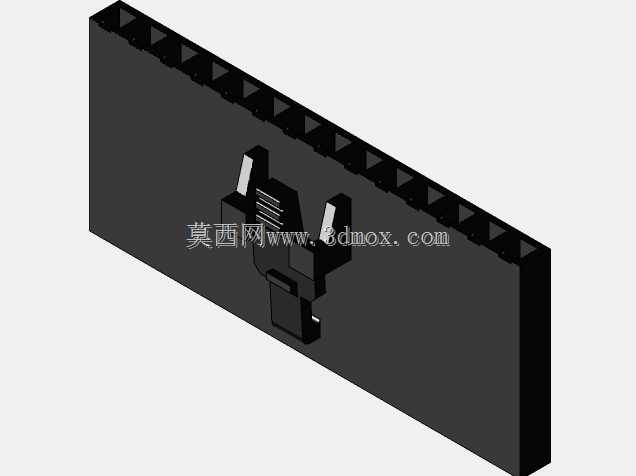

14针2.54mm节距连接器外壳结构

这款14针位的连接器外壳，是板对线连接场景里常用的绝缘防护构件，日常在工控板卡接线、消费电子内部线束对接、小型机电设备信号传输链路里都能见到它的身影。做结构设计的时候，首先要卡准2.54mm的标准排针节距，这个尺寸是行业通用的基准间距，能直接适配市面上绝大多数标准排针、排母件，不用额外做定制化的针位适配，能大幅降低选型和装配的适配成本。壳体本身的外形尺寸控制得非常紧凑，长度35.56mm、宽度5.55mm、高度15.24mm，这个尺寸边界是经过多轮装配验证的，既不会因为壳体过宽挤占PCB板上周边元件的安装空间，也不会因为高度过高导致设备内部线束走线路径被抬升，影响整体的内部结构堆叠。外壳背部做了连续的卡槽式防脱结构，和公端排针对插之后，能通过壳体内部的倒扣结构卡住针体的限位台阶，避免设备在运输、运行过程中因为振动、拉扯导致接插件松脱，出现信号中断或者接触不良的问题。壳体侧面预留了线束导向的卡位结构，穿入的导线可以顺着壳体内部的导向槽精准对应到每个针位的焊接位，装配的时候不会出现线序错位的情况，也能减少线束在壳体内部的弯折应力，避免长期使用后导线芯线断裂。设计的时候特意把壳体壁厚做了均匀化处理，整体壁厚保持在1.2mm左右，不管是用注塑工艺批量生产，还是做3D打印打样验证，都不会出现壁厚不均导致的缩痕、翘曲问题，成型后的尺寸精度能稳定控制在±0.05mm以内，完全满足接插件类零件的装配公差要求。壳体前端的对插导向面做了15度的导入斜角，对插的时候不需要刻意精准对位，顺着斜角就能顺利滑入配合位，能有效提升产线装配的效率，也能避免硬插导致的针脚弯折、壳体崩边问题。在实际设备选型的时候，这款外壳可以直接搭配标准的2.54mm间距冷压针使用，不需要额外开模定制针件，对于小批量设备研发、样机调试阶段的快速接线需求非常友好，同时壳体采用的是常规的绝缘工程塑料材质，能满足常规工业场景下的绝缘防护要求，相邻针位之间的绝缘筋位高度足够，不会出现相邻针脚之间的爬电距离不足的问题，在常规的低压信号传输场景下使用稳定性足够。
