RC1202A字符LCD显示模块带PCB安装结构

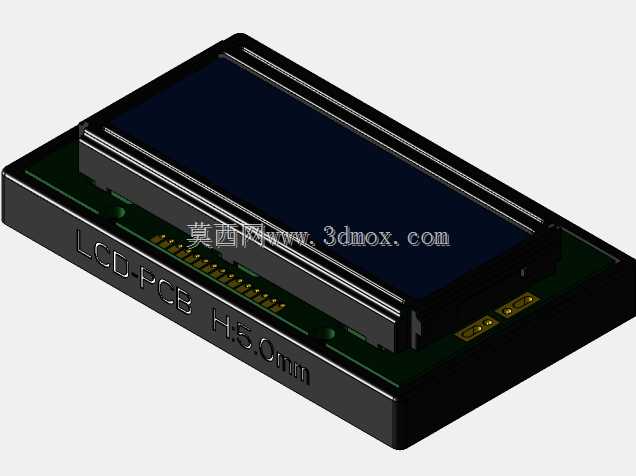

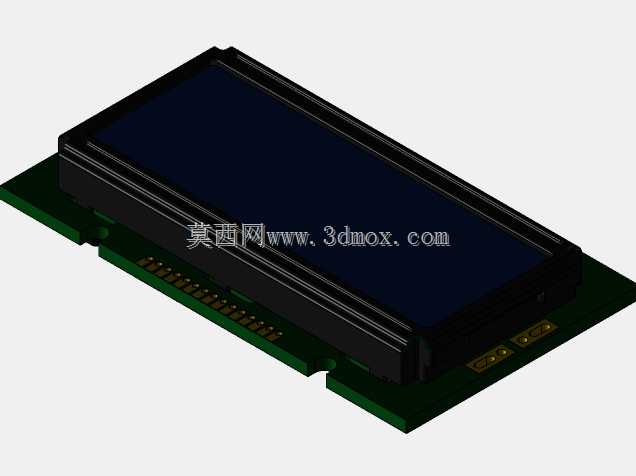

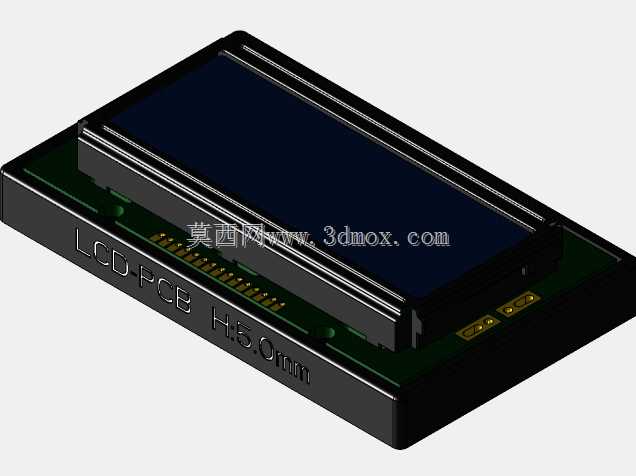

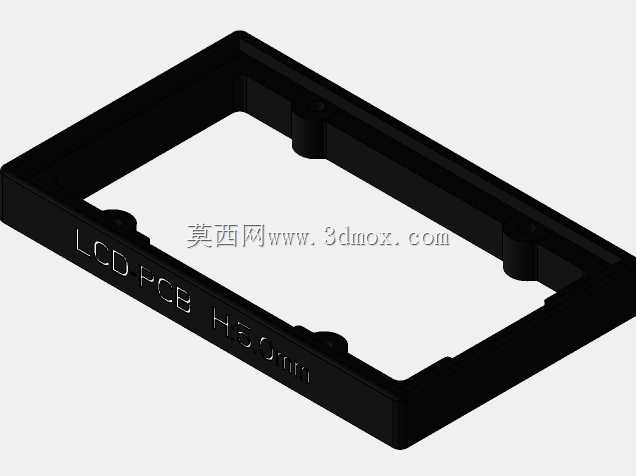

在工业控制终端、小型嵌入式检测设备、手持数据采集装置的人机交互环节，字符型LCD显示模块是承担基础信息输出的核心部件，RC1202A这类小尺寸字符屏凭借低功耗、驱动逻辑简单、显示稳定性强的特点，在不需要复杂图形显示的工况下应用十分广泛。从结构设计来看，该模块采用LCD屏体与驱动PCB一体化装配的方案，屏体与底部安装PCB之间预留了固定的间隔距离，通过自带的间隔支撑结构保证装配后整体高度为5.0mm，PCB侧的安装边界做了规整的限位处理，避免装配时出现偏移错位。实际选型应用时，这类模块常被嵌入到设备操作面板的预留开孔中，背部PCB通过排针与主控板实现电气连接，间隔结构一方面可以留出足够的走线空间，避免屏体背部金属部分与PCB走线发生短路，另一方面也能在设备受振动冲击时起到缓冲作用，减少屏体受挤压出现碎裂、显示缺划的概率。设计过程中需要重点关注安装配合的尺寸公差，屏体的外轮廓尺寸要和面板开孔预留合理的装配间隙，背部排针的位置要和主控板的焊盘位置完全对齐，间隔支撑柱的高度一致性直接决定了屏体装配后的平整度，若高度偏差过大，会导致屏体一侧翘起，不仅影响外观平整度，长期使用还会造成COB绑定区域受力脱焊。该模块的PCB边缘做了丝印标识，清晰标注了模块型号与整体厚度参数，方便生产装配时快速识别方向，避免反向插装造成的模块烧毁。在户外或工业现场使用时，这类模块的结构强度足以应对常规的温湿度变化，PCB表面的阻焊层可以起到防潮防腐蚀的作用，屏体表面的偏光片也做了基础的耐磨处理，能够满足日常操作的擦拭清洁需求。对于结构设计人员来说，选用这类集成化的显示模块可以大幅缩短人机交互部分的开发周期，不需要单独设计屏体的固定支架与间隔结构，模块自带的安装定位结构可以直接和设备面板配合，只需要在面板设计时匹配对应的开孔尺寸与固定柱位置即可，同时标准化的电气接口也能减少硬件调试的工作量，在小型智能仪表、工控状态显示终端、简易数控设备的参数显示单元中，这类结构的显示模块都能很好地适配使用需求，兼顾装配便利性与使用可靠性。
