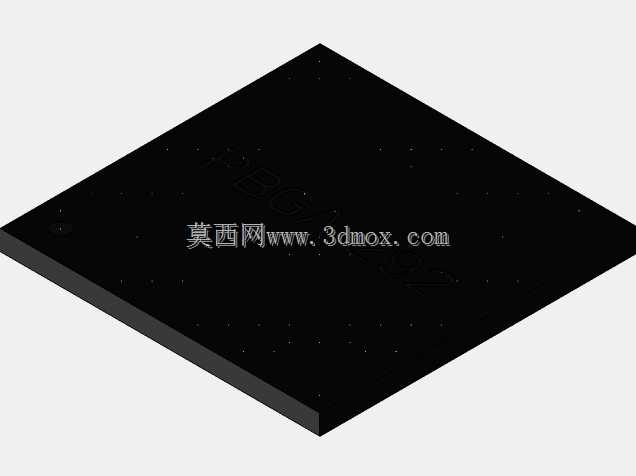

PBGA292表面贴装芯片封装三维结构

在消费电子、工业控制板卡、通信设备主板的PCB布局设计环节，BGA类封装芯片的三维模型是结构干涉检查、焊盘设计匹配、贴片工艺仿真的核心参考要素，这款PBGA292封装的三维结构，完全按照实际量产的塑封球栅阵列器件尺寸还原，能直接导入各类PCB设计软件、结构装配环境完成前置校验。从实际工程应用角度看，这类292引脚的PBGA器件多用于主控芯片、高速信号处理芯片的封装，相比传统QFP封装，它能在更小的占用面积下实现更多IO引脚引出，同时缩短信号传输路径，适配高速电路的信号完整性要求。做结构设计时，首先要关注的就是安装边界，这款封装本体长宽均为21mm，焊球节距为1mm，属于标准细间距球栅阵列封装，建模时严格还原了本体的塑封壳体棱角、底部焊球的阵列排布规律，没有做过度的工艺简化，能直接用于SMT贴片工序的钢网开孔参考、回流焊过程的热变形仿真前置建模。设计这类封装模型时，核心要兼顾两个维度的精度：一是本体外形的装配干涉校验精度，也就是塑封体的高度、边角倒角尺寸必须和实物一致，避免在整机装配时和上方的散热片、屏蔽罩、结构壳体出现空间冲突；二是底部焊球的位置精度，每一个焊球的中心坐标必须和器件手册的焊盘坐标完全匹配，否则导入PCB设计环境后会出现焊盘对位偏差，直接影响后续的布线与生产可制造性检查。很多初级工程师在做板卡结构设计时，容易忽略BGA封装的底部焊球突出高度，直接用方块代替芯片本体，最后做装配检查时才发现预留的焊盘高度空间不足，或是焊球和底部过孔出现冲突，这款模型完整还原了焊球的球形轮廓与突出高度，能直接用于检查PCB表层走线、阻焊层开窗和焊球的安全距离，也能辅助散热结构设计人员计算芯片背面和散热片之间的接触间隙，选择合适厚度的导热界面材料。在通信设备的主控板设计场景中，这类PBGA292封装的芯片通常会搭配独立的散热结构，模型的顶面平面度还原也符合实际塑封器件的表面特征，能帮助结构工程师快速评估散热片的安装压力分布，避免因接触面不匹配导致的散热效率下降问题。同时，表面贴装类器件的三维模型，也是生产端做贴片程序离线编程、吸嘴选型的参考依据，模型的本体重量分布、顶面拾取区域的平整度还原，能帮助工艺人员提前确认吸嘴的吸附位置，减少量产阶段的抛料率。
