PBGA272球表面贴装芯片封装结构

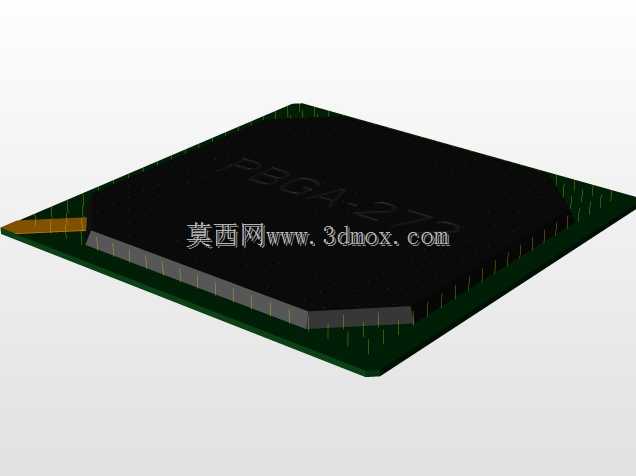

在消费电子、工业控制板卡、通信设备的PCB布局设计环节，PBGA封装芯片的三维占位模型是结构干涉校验、焊盘设计、贴片工艺模拟的核心参考要素，很多刚接触高速板设计的工程师容易忽略封装实体的高度与边缘投影偏差，导致后期贴片时出现元件与周边散热片、结构件干涉，或者焊球对位偏移的问题。这款PBGA272封装采用1.27mm标准焊球节距，本体长宽尺寸控制在27mm见方，属于中引脚数的BGA封装范畴，适配多数中端主控、FPGA、通信接口芯片的封装需求，在工控主板、路由交换设备、工业采集模块的板卡设计中应用十分广泛。从设计逻辑来看，这类PBGA封装的建模核心是还原焊球的阵列排布与本体的安装边界，焊球采用球形阵列排布，272个引脚均匀分布在封装底部，1.27mm的节距兼顾了焊接良率与布线空间，相比细间距BGA降低了SMT贴片的对位精度要求，适合批量生产的工业类板卡使用。建模过程中需要严格控制封装本体的高度公差，通常这类塑封BGA的本体厚度在2.2mm到2.7mm区间，建模时取中间标称值，同时要预留焊球焊接后的塌陷高度，避免在整机装配时出现芯片顶部与上盖、散热模组的间隙不足问题。实际选型应用中，这类封装的芯片因为焊球位于封装底部，引脚寄生参数更小，适合高频信号传输场景，但在布局时需要注意芯片周边预留至少3mm的返修操作空间，方便后期热风返修时的风嘴对位，同时要在芯片对角位置设置光学定位点，提升SMT贴片时的对位精度。模型还原了塑封本体的哑光黑色外观、绿色基板的边缘轮廓以及底部焊球的排布特征，能够直接导入PCB设计软件进行结构堆叠校验，也可以用于SMT贴片编程时的元件高度识别，避免出现贴片头下压行程设置错误导致的元件压损问题。很多工程师在做板级热设计时，也会借助这类三维模型评估芯片顶部与散热片的接触面积，确认导热垫的压缩量是否在合理区间，避免因为间隙过大导致散热不良，或者压缩量过大导致芯片本体受应力出现焊球开裂的问题。
