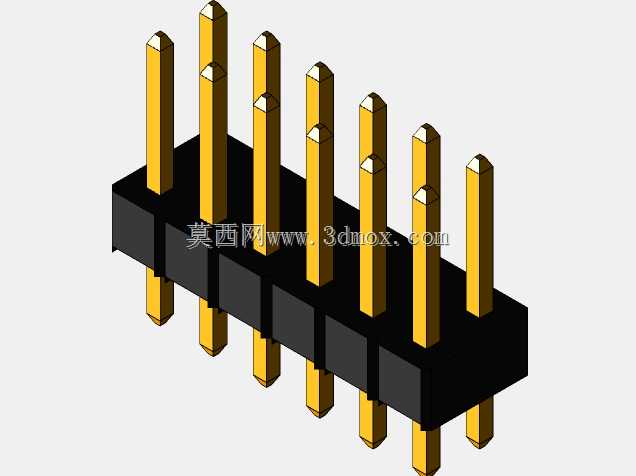

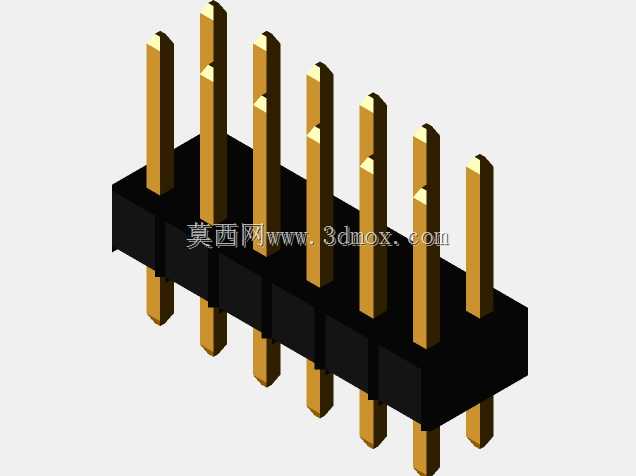

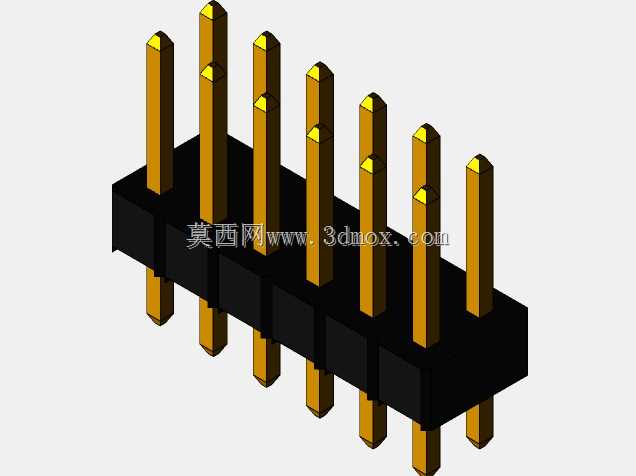

双排直插12Pin2.54间距排针接插件

这款双排直插排针是PCB板间互联场景中极为常用的板级连接元件，日常在工控控制板卡、消费电子主板、嵌入式开发模块、通讯接口板的板对板、板对线连接场景中大量使用，承担低压小功率信号与小电流传输的核心作用。设计阶段首先锁定2.54mm的标准排针节距，这是全球通用的通孔插装类接插件标准间距，能完美匹配市面上绝大多数通用PCB的焊盘孔位设计，无需额外定制孔位即可直接完成波峰焊或手工焊接作业，适配常规0.8-1.6mm厚度的FR-4玻纤PCB板安装。整体外形尺寸控制上，本体长度15.24mm刚好对应双排12Pin的排布长度，本体宽度5.08mm、高度8.89mm的尺寸边界，能在PCB布局时预留足够的安全间隙，不会和周边的贴片电容、电阻、芯片等元件产生结构干涉，插针两端伸出塑胶本体的长度经过精准核算，焊接端伸出长度适配常规PCB焊接后的焊锡浸润高度，不会出现插针过顶触碰上层板元件、或是过短导致焊盘吃锡不足的问题，对接端的伸出长度则匹配标准母座排母的插接深度，保证插合后接触电阻稳定在合格范围内，不会出现松脱、接触不良的情况。塑胶本体采用耐高温绝缘材质设计，能耐受波峰焊时的瞬时高温，不会出现本体融化变形、插针移位的问题，插针采用黄铜基材表层镀锡处理，兼顾导电性能与抗氧化能力，长期在常规工业环境下使用也不会出现针脚氧化导致的信号传输故障。结构设计上采用双排错位对称排布，每排6Pin总共12Pin的针脚配置，能满足多数中小规模信号传输的接口需求，插针与塑胶本体之间采用过盈压装工艺固定，能承受常规插拔力下的针脚拉力，不会出现插针被拔出塑胶本体的失效情况。在设备选型阶段，这类标准间距排针不需要单独开模定制，直接匹配标准排母即可完成板间堆叠连接，能大幅缩短硬件开发的结构验证周期，在三维建模阶段，这类标准件的精准建模也能帮助结构工程师提前完成PCB与外壳、板间的间隙校核，避免后期打样出现结构干涉的问题，插针顶端的倒角设计也能在对接排母时起到导向作用，减少插合时的针脚偏移、顶弯问题，提升组装作业的效率。
