1210封装贴片电阻芯片三维结构

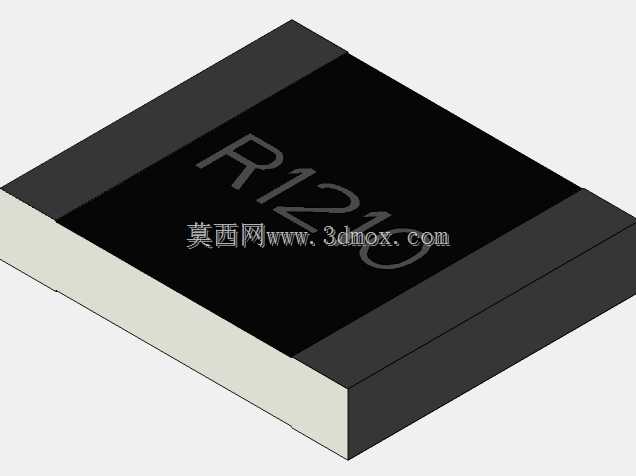

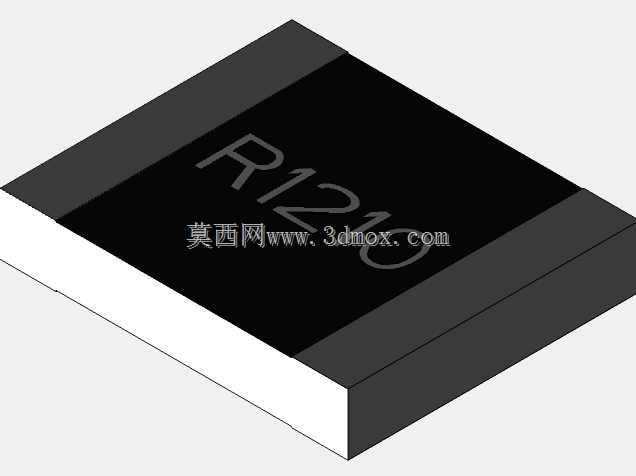

在消费电子、工业控制板卡、汽车电子控制单元的PCB布局设计环节，贴片电阻是用量最大的无源基础元件之一，1210封装作为中功率贴片电阻的常用封装规格，广泛应用在电源回路限流、信号分压、阻抗匹配等各类电路场景中。这款1210封装贴片电阻的三维建模，完全围绕实际SMT贴片生产的安装边界展开，外形尺寸严格遵循行业通用规范，长度3.1mm、宽度2.6mm、本体高度0.55mm，建模时还原了黑色阻焊层本体与两端白色端电极的结构特征，端电极的尺寸公差预留完全匹配回流焊工艺的焊盘设计要求，结构工程师在进行PCB叠层设计、器件布局干涉检查时，可以直接调用该模型核对安装空间，避免出现器件与周边结构件、高元件件的空间干涉问题。从设计思路上，该模型没有做多余的外观修饰，完全还原量产贴片电阻的实际外形特征，本体表面的标识区域做了平整化处理，对应实际生产中丝印阻值参数的位置，端电极的厚度、倒角细节都按照实物的成型特征还原，能够满足结构设计阶段的虚拟装配校验需求。在实际设备应用中，这类贴片电阻往往会和电容、IC等元件共同布置在电路板上，板卡装入设备壳体时，电阻的高度直接影响PCB与壳体之间的安全间隙，尤其是在薄型化消费电子、紧凑式工业模块的设计中，0.55mm的本体高度是结构堆叠设计时必须严格核对的尺寸参数，以往很多设计人员在选型时只关注电气参数，忽略器件的实际三维尺寸，容易导致试产阶段出现元件顶壳、焊盘与结构件冲突的问题，调用精准的三维模型进行前期装配校验，能够大幅减少这类设计迭代问题。建模过程中对电阻两端的焊接端面做了贴合实际的结构处理，没有过度简化端电极的台阶特征，能够帮助工艺人员在做钢网开孔设计、焊膏量核算时，更直观地对应焊接区域的尺寸，保障SMT贴片的焊接良率。对于电源类产品设计而言，1210封装电阻通常能承受比0805、0603封装更高的功率，在布局时除了要考虑空间间隙，还要预留足够的散热空间，该模型的尺寸精度能够支持热仿真环节的器件建模，让热流分布仿真的结果更贴近实际工作状态。
