LCD模块PCB安装固定间隔垫片结构

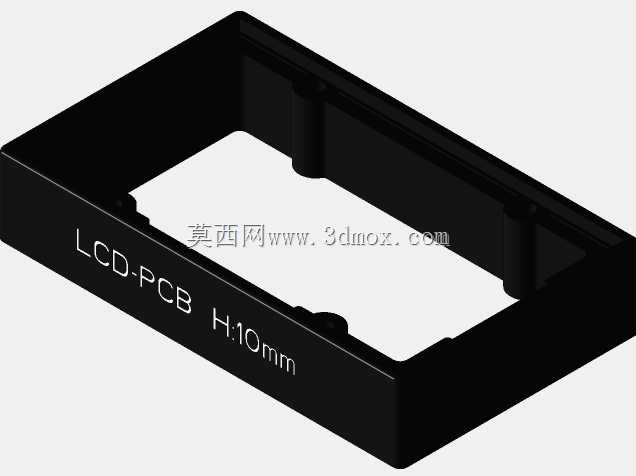

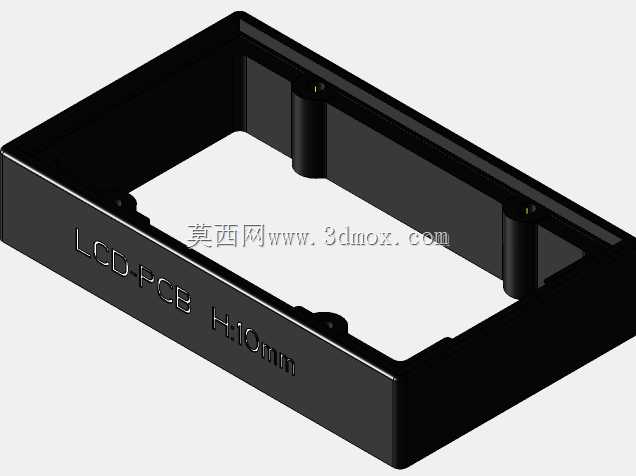

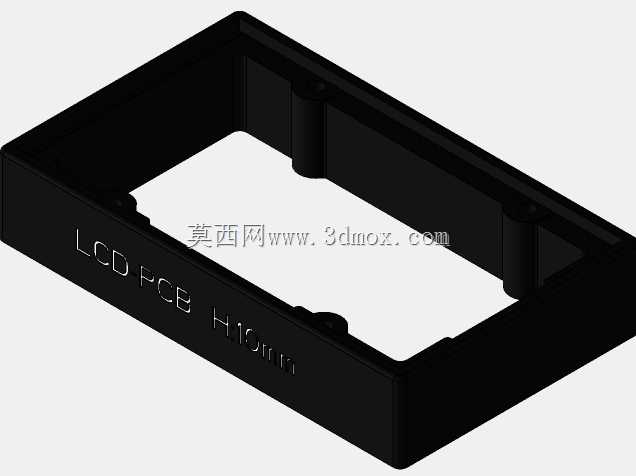

在嵌入式电子设备、工业控制人机交互终端、小型智能硬件的组装环节中，LCD显示模块与主控PCB之间的安装间隔定位，一直是结构设计中容易被忽略却直接影响整机可靠性的细节。这款间隔垫片正是针对这类安装场景设计的定位支撑构件，主要用于LCD模块与PCB板之间的间距保持、安装定位，避免显示模块直接压接PCB表面的元器件，同时抵消组装过程中的公差累积，保障显示面板安装后的平整度，防止因挤压导致的显示花屏、触控失灵等问题。从结构设计逻辑来看，这款垫片采用框型一体式结构，整体围绕LCD模块的安装外轮廓做围边设计，既可以在安装时对LCD模块起到周向定位作用，避免模块在壳体内出现横向窜动，又能通过框体的均匀受力面，将LCD模块的压紧力均匀分散，不会出现局部应力集中压损屏幕边缘的情况。垫片本体上预留的柱位结构，对应PCB板上的安装孔位，组装时可以直接穿过定位柱实现预固定，不需要额外增加定位治具，能够有效提升产线组装的效率，减少对位偏差带来的组装不良。尺寸设计上，这款垫片的长度方向适配59.7mm的安装边界，宽度方向对应36mm的安装空间，整体高度为10mm，这个高度尺寸刚好匹配常规LCD模块背面元器件的凸起高度，既能够给PCB板上的电容、芯片、接插件等元器件留出足够的安全间隙，避免屏幕背面与元器件发生硬接触短路，又不会因为间隔过大导致整机厚度不必要的增加，符合小型化电子设备的结构紧凑设计要求。垫片侧壁做了等厚设计，在保障整体支撑强度的前提下，尽可能减少材料占用，同时框体的镂空区域完全对应LCD模块的有效显示区域背面，不会遮挡PCB上的背光驱动元器件，也不会影响显示模块的散热。在实际设备应用中，这类垫片常被用在工业数显表、小型嵌入式控制终端、桌面型智能检测设备的显示单元组装环节，既可以用在塑料壳体的内部安装定位，也可以适配金属外壳的显示窗口装配，能够兼容螺丝锁付、卡扣固定等多种组装方式。设计过程中充分考虑了注塑成型的工艺性，所有转角位置都做了适配注塑工艺的圆角处理，没有尖锐的直角结构，既可以减少注塑过程中的应力集中，提升零件本身的结构强度，也能避免组装过程中锐角刮伤操作人员、刮损线材绝缘层的问题。垫片表面的标识做了凹刻处理，不会额外增加零件的外形尺寸，也不会因为摩擦出现标识脱落的问题，方便产线组装时快速识别零件规格，避免错料。
