阶梯轴类带内孔连接销轴结构设计

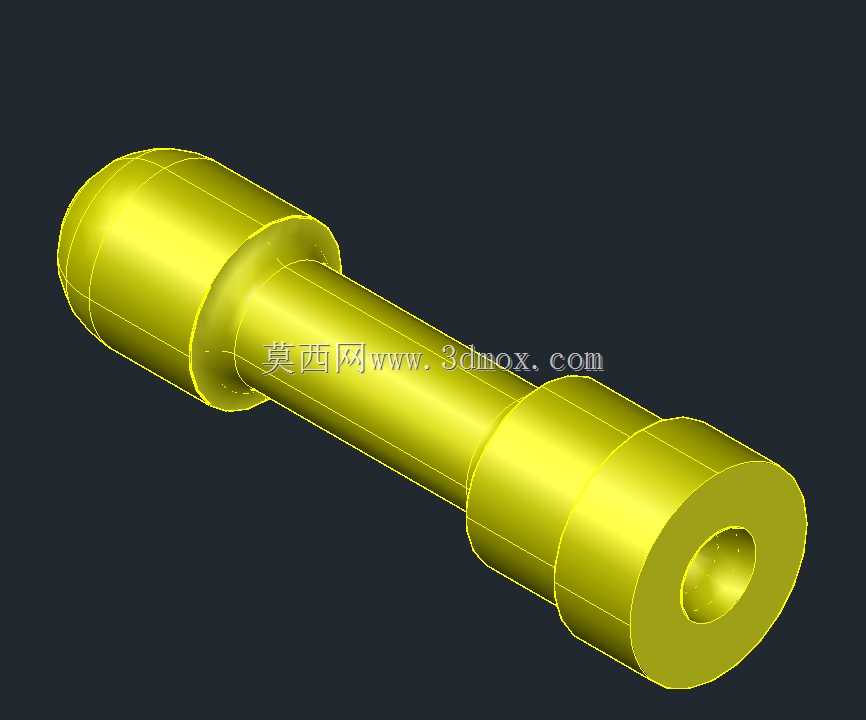

这类带内孔的阶梯轴类销轴，在液压管路快接结构、小型气动执行机构的传动连接端、低压流体输送管路的对接定位环节都有广泛应用，日常做设备维保拆件的时候经常能碰到同结构的零件，不同设备上的尺寸差异主要来自安装空间的限制和载荷等级的要求。从结构上看，零件采用多段阶梯外圆设计，最右端的内孔是流体通道或者锁紧定位销的安装位，每一段轴肩都承担着不同的功能：靠近右端大直径外圆的轴肩是安装限位面，装配时会贴紧对应安装座的端面，控制零件插入安装孔的深度，避免装配过位导致的密封件挤压变形或者传动卡滞；中间段的细轴是主体承载段，承担工作过程中的径向剪切力和少量轴向拉压载荷，直径的选取是按照对应工况下的剪切强度核算后确定的，日常选型时如果遇到载荷波动大的场景，会在这个段的表面做高频淬火处理提升表面硬度，减少长期往复运动带来的磨损。左端的圆头结构是装配导入端，做了圆角过渡处理，装配时可以顺畅插入对应的安装孔，不会刮伤孔壁的密封胶圈或者衬套内表面，很多新手做设计的时候容易忽略这个导入端的圆角，实际装配时经常会出现密封件被切边导致泄漏的问题，这个细节虽然小但对装配良率影响很大。做这类零件的三维建模时，要重点关注各段轴径的同轴度公差要求，尤其是和密封件配合的外圆段，同轴度超差会导致密封件偏磨，使用寿命大幅缩短；轴肩的过渡位置要根据应力集中系数设置合理的圆角，不能直接做直角过渡，否则在交变载荷作用下很容易在轴肩位置出现疲劳断裂。安装边界方面，这类零件的轴向安装尺寸要比对应安装座的孔深短0.1到0.2毫米，预留热胀冷缩的间隙，避免温度升高后零件轴向顶死产生额外应力；径向配合的公差根据使用场景选择，动配合场景选H7/g6的间隙配合，固定定位场景选H7/k6的过渡配合，内孔的尺寸要和对接的管路通径或者锁紧销的直径匹配，通径偏差过大会导致流体阻力上升，锁紧销孔偏差大会出现装配后松旷的问题。实际生产中这类零件一般采用圆钢车削加工，批量大的时候也会用冷拉型材做毛坯减少加工余量，表面根据防腐要求做镀锌或者发黑处理，有耐磨要求的配合面会做镀硬铬处理，镀层厚度控制在0.02到0.05毫米，避免镀层过厚影响装配尺寸。
