24针2.54mm节距连接器外壳结构设计

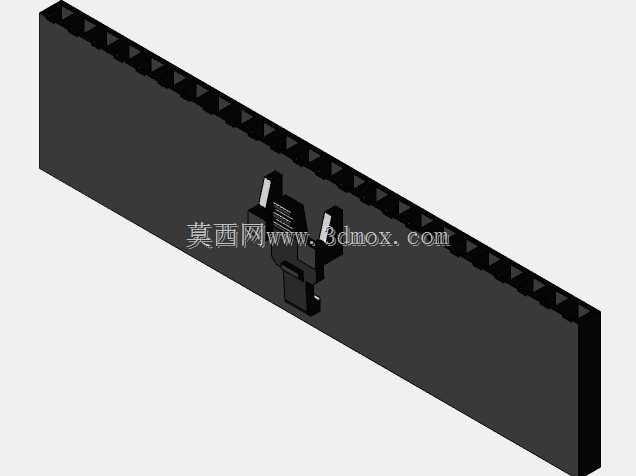

在工业控制板卡、消费电子内部线束连接、测试治具信号转接这类场景里，板对板、线对板的信号传输可靠性很大程度上取决于连接器外壳的结构精度，这类24针规格的连接器外壳，核心作用是为内部插针提供绝缘防护与定位支撑，同时在插拔过程中引导公母端精准对位，避免插针弯折、错位导致的接触不良或信号中断。设计这类外壳时，首先要匹配标准2.54mm排针的中心距公差，每一个针位的导向槽都需要预留合理的插拔间隙，既要保证插针能顺利装入，又要限制插针在径向的晃动量，避免振动工况下出现瞬断。从安装边界来看，这款外壳总长度控制在60.96mm，对应24个针位的排布总跨度，宽度15.24mm、高度5.55mm的尺寸，刚好适配标准2.54mm间距双排排针的外围尺寸，不会在PCB板上占用过多布线空间，外壳侧边的定位卡扣结构，在装配时可以和PCB板上的定位柱卡合，焊接过程中不会出现偏移，后期维护插拔时也能避免整个连接器被拔离板面。外壳内侧的防呆结构设计在端部，能从根源上杜绝反插风险，不需要额外做标识就能让装配人员快速判断插接方向，适合流水线批量装配的作业节奏。外壳壁厚的选取兼顾了塑胶注塑的成型工艺性与结构强度，不会因为壁厚过薄导致注塑填充不足、成型后翘曲，也不会因为壁厚过大产生缩水痕影响装配精度，表面的防滑纹理在手动插拔时能提供足够的摩擦力，不需要借助工具就能完成插拔操作，在设备内部空间局促的场景下操作便利性更好。这类连接器外壳通常采用阻燃绝缘塑胶材质，除了固定插针、保证对位精度之外，还能隔绝相邻针位之间的信号干扰，同时在出现过流发热情况时具备一定的阻燃能力，提升设备内部的电气安全系数。在做整机结构排布时，这款外壳的尺寸边界可以直接作为布局参考，不需要额外预留过多的避让空间，相邻元器件可以贴近外壳外侧布置，提升PCB板的空间利用率，外壳端部的导向斜面设计，在公母端对接时能自动修正小角度的对位偏差，降低插接难度，即使是盲操作场景也能顺利完成连接。
