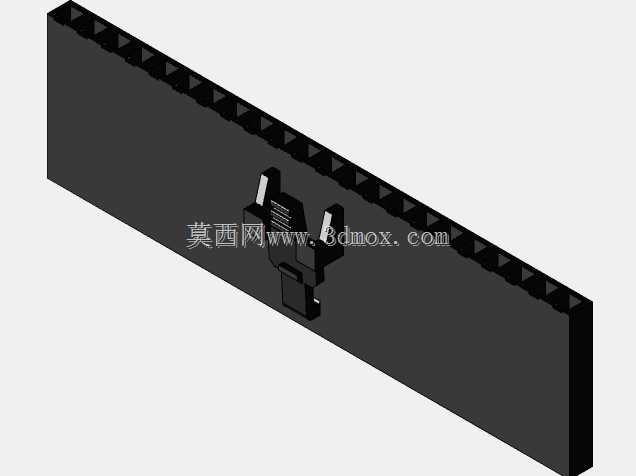

22引脚窄间距连接器外壳结构设计

项目分类:3D模型 发布时间:2021-08-29 ID:253471
  • 22引脚窄间距连接器外壳结构设计
  • 22引脚窄间距连接器外壳结构设计
  • 22引脚窄间距连接器外壳结构设计
  • 22引脚窄间距连接器外壳结构设计

在工业控制板卡、伺服驱动接口、小型智能设备内部布线场景中,这类窄间距多引脚连接器外壳是保障信号传输稳定性的核心结构件,主要承担引脚定位、插接导向、绝缘防护、外力缓冲的作用,避免引脚受外力弯折、相邻引脚间爬电距离不足引发的信号干扰或短路问题。设计这类外壳时,首先要匹配对应引脚的排布间距,2.54毫米的节距是行业内通用的直插连接器标准间距,适配市面上绝大多数通用排针排母的插接尺寸,不需要额外定制适配的接插件,能大幅降低终端设备的物料选型成本。外壳整体长度控制在55.88毫米,对应22个引脚的排布总长度,两端预留0.5毫米左右的安装余量,避免插接时外壳边缘与板卡上其他元器件产生干涉;宽度设置为15.24毫米,在外壳两侧留出足够的导向筋位空间,插接时能顺着公端的导向槽滑入,不会出现插偏、歪针的问题;整体高度5.55毫米,属于薄型设计,适配设备内部紧凑的安装空间,不会占用过多的板卡垂直方向空间,满足薄型化电控设备的布局需求。外壳内侧设计有等距分布的引脚卡槽,每个卡槽对应一个引脚的安装位置,卡槽的尺寸公差控制在±0.05毫米以内,既能保证引脚压入后不会出现松动移位,又不会因为尺寸过紧导致引脚压装时出现塑壳开裂的问题。外壳顶部设计有连续的防错位凸台,和公端连接器的凹槽一一对应,反向插接时凸台会顶住公端端面,无法完成插合,从结构上杜绝反插引发的电路烧毁风险。外壳边缘做了0.2毫米的圆角过渡,没有尖锐的棱角,生产过程中脱模顺畅,不会出现飞边、毛刺,组装时也不会划伤操作人员的手部或者板卡上的线路。这类外壳一般采用阻燃PBT或者PA66材质注塑成型,设计时壁厚控制均匀,整体壁厚保持在1.2毫米左右,避免注塑过程中因为壁厚不均产生缩痕、翘曲,导致后续引脚压装精度不足。外壳背部设计有楔形的卡扣结构,当连接器公母端插合到位后,卡扣会自动卡入公端的卡槽内,提供足够的保持力,设备在受振动、冲击的工况下,连接器不会出现松脱、接触不良的问题,满足工业场景下的抗振动使用要求。在实际选型应用时,需要确认外壳的安装边界尺寸,在PCB板布局时预留出对应长宽的安装区域,外壳下方不要布置过高的贴片元器件,避免组装时出现干涉;同时要注意外壳的导向方向和板卡上的丝印标识对应,方便产线组装时快速识别插接方向,提升组装效率。
