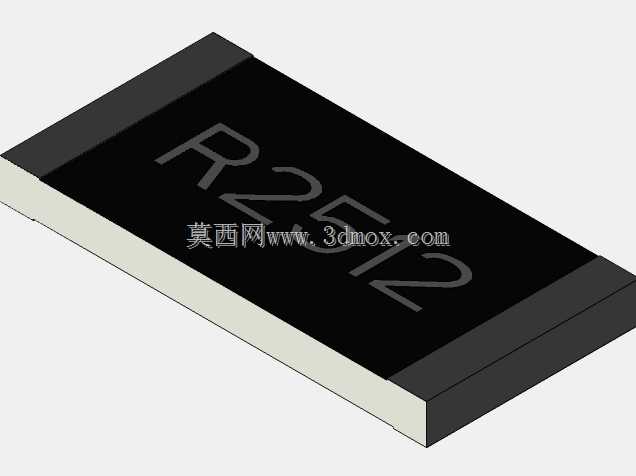

2512封装贴片电阻芯片三维结构

在消费电子、工业控制板卡、汽车电子模块的PCB布局布线环节，2512封装贴片电阻是板上功率承载能力较强的表贴无源元件，常被用于电源回路限流、信号分压、负载匹配等场景，相比更小封装的贴片电阻，它能承受更高的持续功耗，适合对功率冗余有要求的电路点位。这款电阻芯片的三维建模完全贴合实际量产元件的外形边界，本体长度为6.4mm，宽度3.2mm，整体厚度0.6mm，建模时严格还原了两端金属电极的台阶结构，电极区域的厚度与本体陶瓷基底的高度差完全匹配SMT贴片工艺的焊盘设计要求，能直接导入PCB装配仿真环节，验证元件与周边器件的安全间距，避免回流焊过程中出现元件干涉、立碑等工艺问题。设计这款模型时，没有做过度的细节简化，本体表面的丝印标识位置、陶瓷基底的哑光质感、端电极的金属层边界都按照实物比例还原，结构工程师在做整机结构堆叠时，可以直接调用该模型核对板卡安装后的元件高度，确认电阻与外壳、散热片、相邻接插件之间的预留间隙是否满足安规与装配要求。不同于原理图上的抽象符号，三维模型能直观呈现元件的实际占位，在做高密度板卡布局时，工程师可以通过模型快速判断2512电阻的摆放方向是否会影响周边走线的出线空间，端电极的位置是否与焊盘设计完全对齐，减少后期打样出现的装配偏差。这类表贴电阻的外形尺寸公差控制严格，建模时将本体的边角倒角、端电极的包裹范围都按照行业通用的物料规格设定，既可以用于结构设计阶段的空间校核，也能作为SMT产线贴片机视觉识别的参考模型，帮助工艺人员提前确认元件吸嘴的拾取位置是否合理，避免生产过程中出现吸料偏位的问题。在电源类产品的结构设计中，这类功率贴片电阻往往需要考虑周边的散热空间，精准的三维模型能帮助热设计工程师更准确地模拟元件发热后的空气流通路径，评估电阻与周边热敏元件的距离是否合理，防止长期工作时电阻温升过高影响周边器件的使用寿命。
