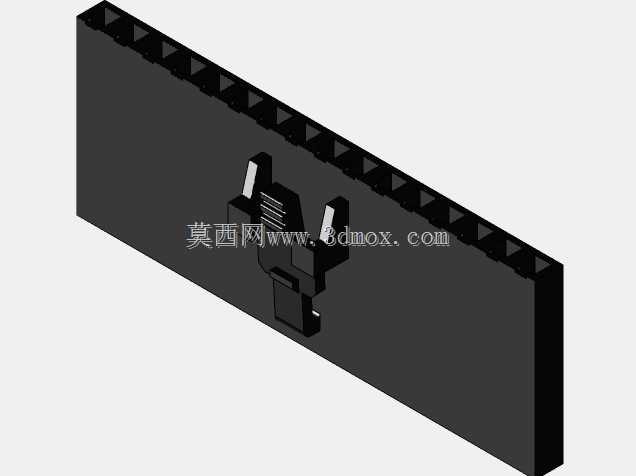

这款连接器外壳主要面向板对线、线对线的低压信号传输场景,常见于工业控制板卡外设接线、测试治具信号转接、小型机电设备内部线束互联这类对安装空间有严格限制的场合,外壳本身不承担导电功能,核心作用是为内部插针提供绝缘防护、固定插针相对位置,同时在插接过程中提供导向与锁止支撑,避免插针受力弯折、接插错位导致的接触不良问题。设计阶段首先锚定2.54mm的标准排针节距,这一参数是行业通用的信号类接插件标准间距,能够直接适配市面上绝大多数常规排针排母,无需额外定制插针件,大幅降低配套采购成本。整体外形尺寸控制在长40.64mm、宽15.24mm、高5.55mm的范围内,安装时仅需要在PCB板上预留对应长宽的投影区域即可,高度方向5.55mm的尺寸不会占用过多板上垂直空间,适合堆叠式安装的板卡、薄型控制盒这类对内部净空要求严苛的结构。壳体侧壁做了连续的三角加强筋结构,沿着壳体长度方向均匀排布,这一设计是为了平衡薄壁塑胶件的刚性与用料成本,壁厚控制在常规注塑工艺允许的0.8mm区间,加强筋的存在可以避免壳体在插拔受力时出现侧壁变形、开裂的问题,同时不会过多增加塑胶原料用量。壳体正面预留了和公端接插件匹配的卡扣卡槽,插接到位后可以通过卡扣结构实现轴向锁止,避免设备运行过程中受振动影响出现接插件松脱的情况,卡槽的导向段做了15度的导入斜角,插接时不需要完全目视对准就能顺利滑入到位,降低现场装配的操作难度。壳体内部的插针安装槽做了分段式定位结构,每一个针槽对应位置都有微小的定位凸点,插针压入后可以被凸点卡紧固定,不会出现针体轴向窜动、左右偏移的问题,保证每一根插针的中心距严格控制在2.54mm的公差范围内,避免出现个别针位错孔导致的插接卡滞。壳体的外边缘全部做了R0.3的圆角处理,一方面是避免注塑生产时出现尖角缺胶的问题,另一方面装配时不会划伤操作人员的手部,也不会刮伤相邻的线束绝缘层。在安装边界的设计上,壳体背部做了平整的贴合面,贴装到PCB板上时可以完全贴合板面,不会出现翘曲虚接的情况,两侧没有突出的安装耳结构,整体宽度严格和16针排针的总宽度匹配,多组连接器并排安装时可以紧密排布,最大化利用板上的安装空间,适合高密度IO接口的设备使用。
