21针2.54节距连接器外壳结构设计

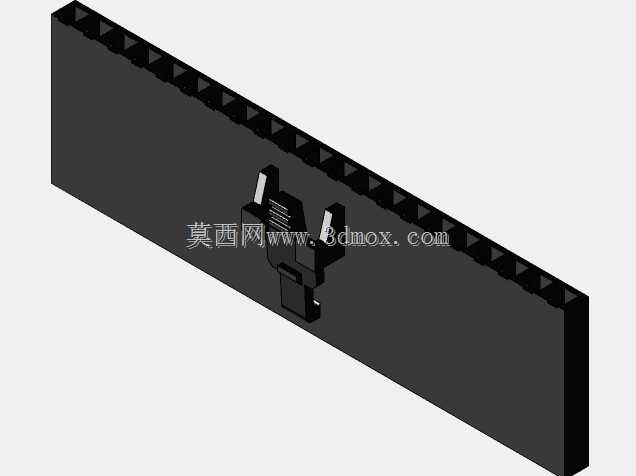

这款21针连接器外壳，是针对板对线连接场景开发的绝缘塑壳构件，日常多应用在工业控制板卡、家电内部线束、小型电子设备的信号传输链路中，主要作用是固定插针位置、提供插拔导向、隔绝相邻触点间的爬电路径，同时为线束端提供抗拉扯的物理防护，避免线束弯折处直接受力导致焊点脱落。从设计思路来看，整体采用长条形窄边布局，适配2.54毫米标准排针间距，21个针位沿长度方向等距排布，每个针位内部都设计了防呆限位筋，能保证公母端对插时不会出现错位、反插的问题，外壳侧边的卡扣结构可以和配对的插座构件实现卡紧锁定，避免设备运行过程中受振动影响出现松脱、接触不良的故障。外形尺寸方面，整体长度控制在53.34毫米，刚好匹配21个2.54毫米节距针位的排布总长度，不会额外占用PCB板上的多余安装空间，宽度仅5.55毫米，适合在板卡上密集排布多组连接器的场景使用，整体高度15.24毫米，既给内部插针的焊接端预留了足够的线束容纳空间，也不会因为壳体过高影响周边元器件的布局。安装边界上，外壳两端预留了和PCB板定位柱匹配的卡槽，装配时可以直接卡入板上的预制定位结构，不需要额外设计固定压片，能减少装配工序的零件数量，外壳外壁的防滑纹理设计，方便作业人员在插拔时施力，不会因为壳体表面光滑出现滑脱。在实际选型使用时，需要注意这款外壳适配的是标准方形插针，针位的倒角设计能引导插针顺利进入塑壳的针孔内，避免插针歪折损伤，壳体边缘的圆角处理也能避免装配时划伤作业人员的手部，同时减少线束外被被壳体锐边割破的风险。这类连接器外壳在消费电子、小型工控设备、仪器仪表内部的线束连接中应用十分广泛，设计时充分考虑了量产注塑的工艺要求，壳体壁厚均匀，没有出现壁厚突变的结构，能减少注塑成型时的缩痕、翘曲问题，拔模角度的合理设置也能降低模具脱模的难度，提升量产时的良品率，内部的隔筋结构既起到了针位之间的绝缘隔离作用，也能增强壳体整体的结构强度，避免插拔受力时出现壳体开裂的情况。
