25针2.54节距连接器外壳注塑结构

这款25针连接器外壳，是板对板、线对板信号连接场景里常用的绝缘防护构件，日常在工业控制板卡、通讯设备内部走线、测试治具信号转接模块里都能见到它的身影，核心作用是为内部插针提供绝缘隔离、定位支撑，同时在插拔过程中引导插针对齐，避免针脚弯折错位，也能隔绝外部灰尘、轻微溅落的液体对针脚接触部位的侵蚀，提升连接部位的长期可靠性。

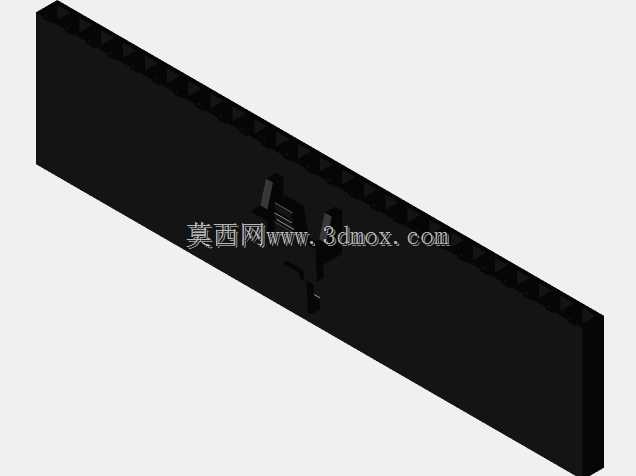

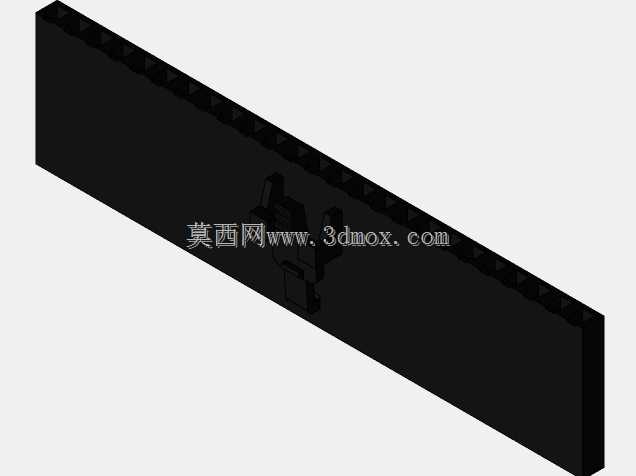

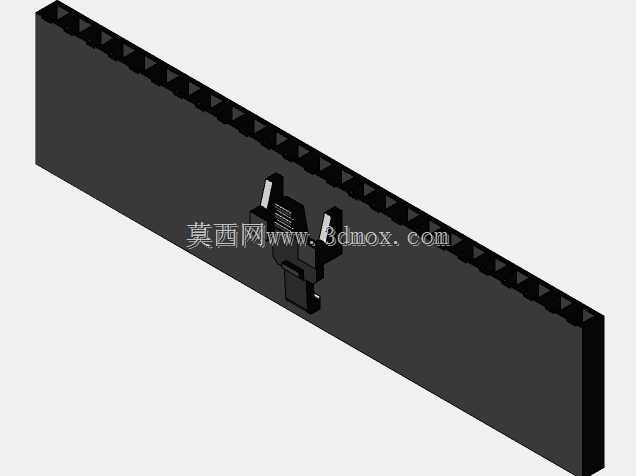

从设计逻辑来看，这款外壳采用长条形窄边结构，适配25针单排排布的插针组件，2.54mm的标准节距完全匹配通用排针排母的针脚间距，不需要额外做适配调整就能和市面常规接插件匹配。外壳内部做了对应每一个针位的导向槽，插针装入时每个槽位对应一根针脚，装配过程中不会出现针脚偏移、互相触碰短路的问题，槽位的侧壁厚度经过反复校核，既保证足够的绝缘强度，又不会占用过多横向空间，适配高密度排布的接线需求。外壳两侧预留了和公座/母座配合的卡扣位，插拔到位后卡扣会自动卡入对应卡槽，避免设备运行过程中受振动影响出现接插件松脱、信号中断的问题，不需要额外打胶或者加装固定件就能实现可靠锁紧，后期维护拆卸也只需要按压卡扣就能顺利拔下，拆装效率很高。

尺寸边界上，这款外壳总长度63.5mm，宽度15.24mm，整体高度5.55mm，属于薄型设计，在板卡堆叠间距较小的设备内部也能顺利安装，不会和周边的电容、电阻等贴片元件产生空间干涉。外壳的外壁做了细微的防滑纹理，人工插拔时手指接触部位有足够的摩擦力，不需要借助工具就能顺利完成插拔操作，不会因为手滑导致施力方向歪斜损坏针脚。外壳的安装定位边做了0.1mm的倒角处理，装入设备对应的安装卡槽时能顺利导入，不会因为边角毛刺出现卡滞，装配公差控制在常规接插件的通用公差范围内，和同规格的其他品牌接插件外壳也能实现互换，降低备件替换的选型成本。

从实际使用场景出发，这类连接器外壳大多采用阻燃绝缘的工程塑料注塑成型，表面没有多余的浇口残留，不会在装配过程中刮伤导线绝缘层或者操作人员的手部。外壳的针脚入口处做了喇叭口导向设计，即使插针存在轻微的位置偏差，也能顺着喇叭口顺利进入对应的导向槽，降低批量装配时的对位难度，适合生产线快速组装作业。在长期使用过程中，外壳的耐温范围覆盖常规电子设备的工作温区，不会因为设备内部发热出现软化变形，也不会在低温环境下脆裂，能适应大多数工业现场、室内电子设备的使用环境要求。
