12V10A120W开关电源外壳结构设计

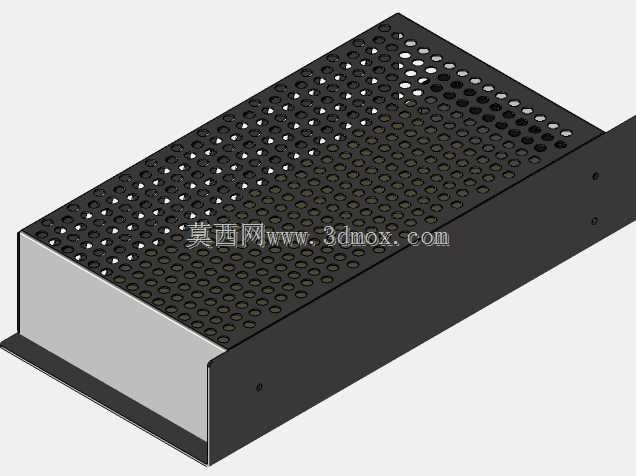

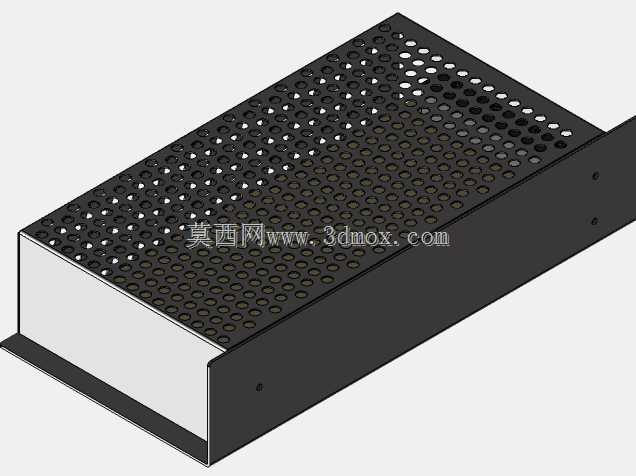

这款120W规格的直流供电单元壳体，在工业控制、小型自动化设备、LED驱动配套场景里应用十分广泛，日常做设备电控选型时经常会碰到同参数的产品，建模还原的时候首先要考虑实际安装的适配性。从结构来看，整体采用封闭式钣金折弯壳体，上盖做了密集的冲孔阵列，不是单纯为了外观好看，核心是兼顾内部功率器件的自然对流散热，孔位的排布避开了内部PCB板上的高压器件区域，防止异物掉入造成短路风险，同时冲孔的密度经过测算，既保证足够的通风面积，又不会让壳体的结构刚性下降太多，毕竟这类电源很多时候是直接安装在设备机架内部，偶尔会有磕碰、拉扯接线的受力情况。壳体的侧边做了折边安装法兰，法兰上预留的固定孔位符合常规的电源安装孔距标准，不管是螺丝固定在电控箱安装板上，还是卡在标准DIN导轨的配套支架上都能适配，安装边界的尺寸留了足够的公差余量，不会出现和周边器件干涉的情况。设计的时候首先要匹配内部的电路组件尺寸，内腔的长宽高刚好容纳12V10A规格的变压器、整流桥、滤波电容等核心器件，壳体的内壁和高压器件之间留了足够的电气间隙，满足安规要求。输入端和输出端的接线位在壳体的同一侧端面上，开孔位置对应端子台的安装位，接线的时候不用翻转设备，现场布线效率更高。壳体的表面做了黑色喷塑处理，一方面是钣金件的防锈处理，另一方面黑色哑光表面不会在设备内部产生反光干扰，同时喷塑层的绝缘性能也能额外增加一层安全防护。上下盖的连接采用侧边内嵌螺丝固定，螺丝孔做了沉头处理，不会突出壳体表面影响安装贴合度，拆卸维护的时候只需要拧下侧边螺丝就能打开上盖，更换内部保险管或者检修电路都很方便。这类电源在实际使用中经常是长时间连续工作，所以壳体的散热设计是重点，上盖的冲孔位置刚好对应内部功率管和变压器的发热区域，热空气上升的时候能直接通过冲孔排出，冷空气从壳体底部的缝隙进入，形成自然的散热风道，不用额外加装散热风扇就能满足120W功率下的温升要求，减少了风扇带来的噪音和故障点，适合用在对噪音有要求的办公配套设备、小型检测仪器里。做三维建模的时候，钣金折弯的止裂槽、折弯半径都要按照实际钣金加工的工艺要求来设置，不然加工的时候会出现材料撕裂或者折弯角度不准的问题，冲孔的阵列要和实际产品的孔位间距一致，保证散热面积和结构强度的平衡，安装法兰的平面度也要在建模的时候做公差预留，避免安装的时候出现翘边导致固定不牢。
