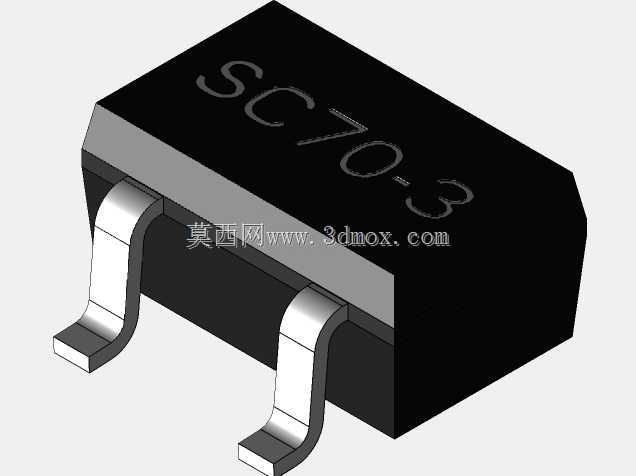

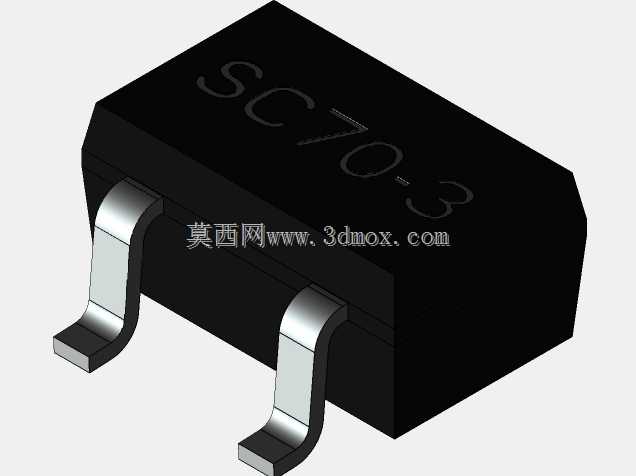

SC70-3贴片SMD芯片封装三维结构

做消费类电子、小型工控板卡的PCB Layout与结构适配时，SC70封装的贴片器件是绕不开的选型对象，这个3引脚的小尺寸封装，常用来搭载小信号三极管、低压MOS管、通用逻辑门、ESD保护器件这类对板上占用面积极度敏感的元件，在TWS耳机充电仓、便携血氧仪、迷你工控采集模块这类内部空间寸土寸金的产品里，SC70封装器件的布局合理性，直接决定整板的尺寸能不能压到设计阈值内。

做这个封装的三维建模时，首先要卡死的就是安装边界的硬参数：引脚节距0.65mm，本体长度2.2mm、宽度1.35mm、高度1.1mm，这些尺寸直接对应PCB焊盘的设计规范——焊盘宽度不能超过引脚可焊接宽度，焊盘外延长度要兼顾回流焊的锡量爬升与焊点可靠性，不能因为焊盘过大导致相邻引脚连锡，也不能因为焊盘过小导致焊点剪切力不足，过回流焊后出现器件脱落的问题。建模时引脚的成型弧度是容易出错的细节，不能做成直角折弯，实际量产的贴片器件引脚是带圆弧过渡的，这个弧度既保证引脚有一定的应力释放能力，避免PCB受外力形变时引脚直接被扯断，也能保证贴片时引脚和焊盘的共面度达标，不会出现某一个引脚虚浮的情况。

本体表面的丝印标识建模时也做了还原，实际生产中丝印的位置、字号大小要符合SMT产线的视觉识别要求，不能因为丝印偏移导致贴片机识别抛料。引脚的金属部分做了分层处理，对应实际器件的基材铜层、表面镀锡层的结构，在做整板的电磁兼容仿真时，引脚的伸出长度、折弯形状会直接影响高频信号下的寄生参数，精准的三维模型能提前预判信号完整性问题，不用等打样后再反复改版。

很多新手工程师做PCB结构适配时，容易忽略封装本体高度和周边器件的干涉问题，比如在SC70封装器件正下方走顶层走线、或者放置高度超标的丝印字符，或者在器件旁边放置过高的接插件导致组装时顶到外壳，这个模型把本体的最大高度、引脚的外伸边界都做了精准还原，导入PCB装配文件后就能直接做干涉检查，提前规避组装风险。另外在做产线钢网设计时，结合这个模型的引脚尺寸，能精准计算每个焊盘的钢网开口面积，保证锡膏印刷量合适，避免少锡虚焊或者多锡连锡的问题，对于小批量试产的项目来说，精准的封装三维模型能大幅减少打样迭代次数，缩短研发周期。
