1812封装贴片MLCC电容器三维结构

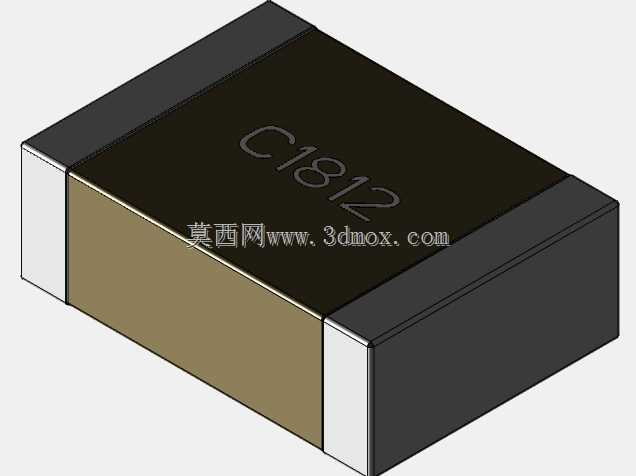

在消费电子、工业控制板卡、车载电子模块的PCB布局布线环节，1812封装的贴片MLCC是极为常用的无源滤波、储能元件，这类元件的三维建模精度直接影响到后续PCB装配干涉检查、SMT钢网开孔设计、整机结构堆叠的准确性。本次建模的贴片电容，外形尺寸严格遵循1812封装的行业通用规范，本体长度4.5mm、宽度3.2mm、高度1.52mm，建模过程中完全还原了两端端电极的金属化结构，端电极的厚度、倒角细节都按照实际量产元件的公差范围做了还原，避免在结构装配仿真中出现元件与焊盘、周边阻容件、结构壳体的干涉误判。从实际工程应用角度出发，这类大尺寸1812封装MLCC通常用于电源输入端的 bulk 滤波、高压信号回路的耦合，相比0402、0603等小封装电容，它的容值上限更高、耐压等级更强，能承载更大的纹波电流，因此在开关电源模块、工业驱动板、车载充电机的PCB上应用占比不低。建模时没有做过度的外观简化，本体的陶瓷介质部分与两端金属端电极做了明确的结构区分，陶瓷本体的边角做了符合实际工艺的微小倒角处理，还原了MLCC元件烧结成型后的真实外形特征，没有出现直角锐边这类不符合实际生产工艺的建模错误。在安装边界的设计考量上，模型预留了标准SMT焊盘的适配空间，端电极的下表面与PCB焊盘的接触区域完全贴合行业通用焊盘封装尺寸，结构工程师在做整机堆叠时，可以直接调用该模型完成元件布局，不需要再额外调整元件的安装基准面，也能直接用于SMT贴装的吸嘴取料位置仿真，验证吸嘴吸附面的平整度是否满足贴装工艺要求。不同于很多简化的电子元件模型只做方块示意，这个模型还原了端电极与陶瓷本体的阶梯结构，也就是端电极包裹陶瓷本体端部的真实结构，这部分细节在做热仿真、焊盘焊接应力仿真时尤为重要，能够更准确地模拟焊接过程中元件与焊盘的结合面形态，减少仿真结果与实际生产的偏差。对于硬件结构工程师来说，这类精准的无源元件三维模型，能够在设计阶段就规避很多后期试产时才会发现的装配问题，比如元件高度超标导致与壳体干涉、端电极位置偏移导致焊接虚焊、元件间距不足不符合安规爬电距离要求等问题，在高密度PCB布局场景下，每一个元件的外形尺寸精度都会影响整块板卡的设计成功率。
