PQFP160封装贴片芯片三维结构模型

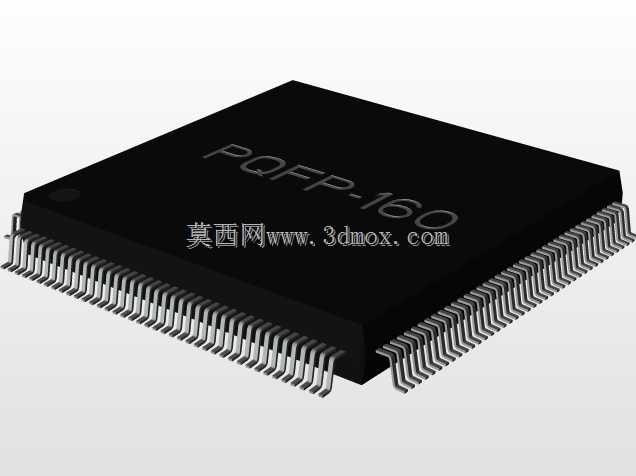

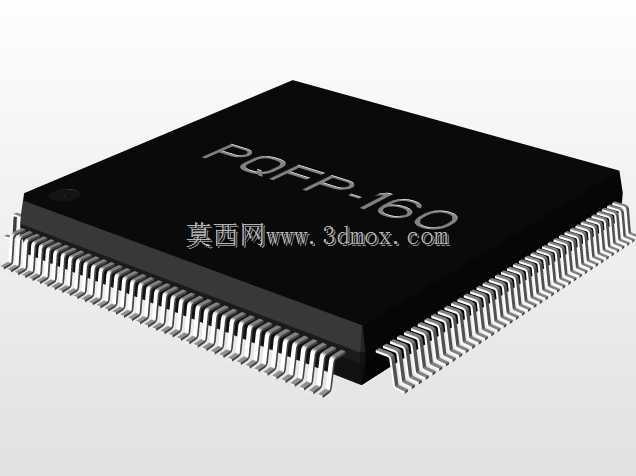

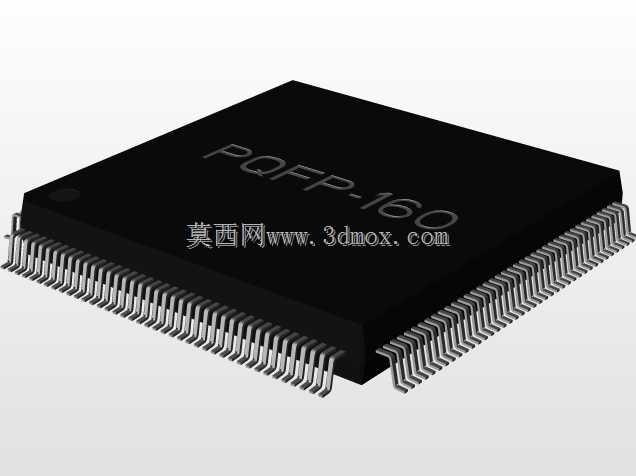

在消费电子、工业控制板卡、通讯设备主板的PCB布局布线工作中，PQFP封装的贴片芯片是极为常见的集成电路承载形式，这类封装的三维模型精度直接影响结构干涉检查、焊盘匹配设计、散热空间预留的实际效果，很多刚接触板级结构设计的工程师容易忽略封装本体的引脚弧度、本体厚度公差带来的装配问题，导致打样后出现芯片与外壳干涉、引脚焊接偏移、散热片贴合间隙过大等问题。这款PQFP160封装的模型还原了160引脚的排布逻辑，引脚沿本体四侧均匀分布，引脚间距为0.65mm，本体外形尺寸控制在28mm×28mm的方形边界内，建模时特意还原了贴片引脚的鸥翼形态，包括引脚根部的弯折角度、引脚末端的平直焊接段长度，这些细节都是PCB焊盘设计、钢网开孔尺寸核算的核心参考依据。从实际应用场景来看，这类封装的芯片常被用于主控芯片、逻辑处理芯片、接口转换芯片的承载，在板卡装配流程中，需要先根据芯片本体高度预留上层结构件的避让空间，还要考虑引脚共面度带来的焊接公差，模型中对本体底部的悬空高度也做了精准还原，这个尺寸直接影响回流焊时焊锡的爬升效果，以及底部填充胶的用量核算。设计这类封装模型时，不能只做简单的方块加引脚的示意结构，需要结合SMT贴片的实际工艺要求，还原引脚的倒角、本体边缘的注塑脱模斜度，甚至是本体表面标识区域的凹陷细节，这些细节看似不影响整体尺寸，却会在自动化贴片机的视觉定位环节起到关键参考作用。很多工程师在做整机结构堆叠时，容易把芯片模型做的过于理想化，忽略实际元器件的尺寸公差，导致后期装配时出现干涉，这款模型在尺寸边界上预留了合理的公差余量，既可以用于前期的方案堆叠评审，也可以用于后期的装配工艺仿真，引脚的排布顺序完全对应行业通用的PQFP160引脚定义逻辑，结构设计人员可以直接配合PCB设计文件做干涉检查，不需要额外调整引脚位置。在散热设计环节，芯片本体的顶面平面度是散热片贴合的关键，模型中还原了塑封本体顶面的平整区域范围，设计人员可以根据这个区域尺寸选配对应的导热垫、散热片规格，避免出现散热片覆盖引脚导致短路的问题。对于做自动化测试治具设计的工程师来说，这个模型的引脚位置精度可以直接用于测试探针的排布定位，探针的避让空间、压头的下压行程都可以基于这个模型做仿真验证，减少治具打样后的调试工作量。
