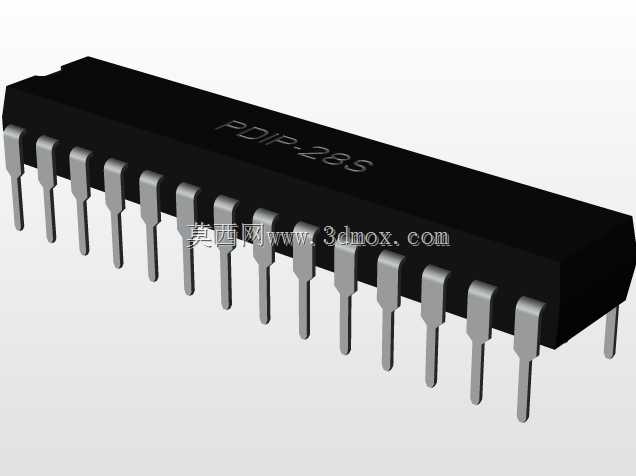

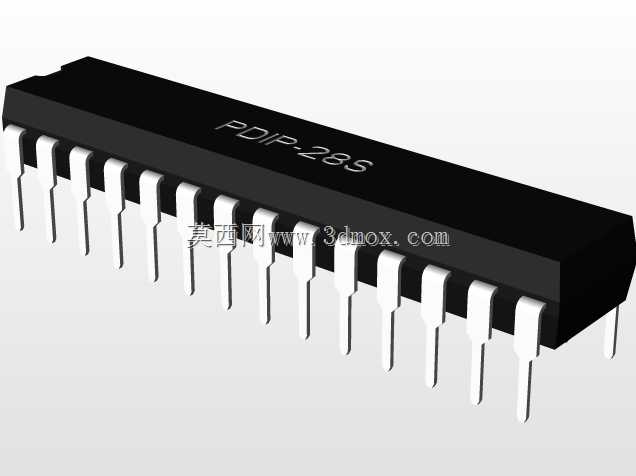

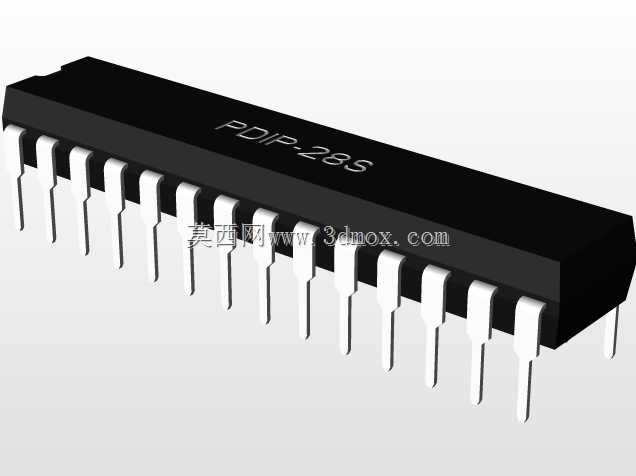

PDIP28S直插双列封装芯片三维结构

在电路板设计与电子装联领域，直插式双列封装芯片是通孔插装工艺里应用极广的一类元器件，本次呈现的PDIP28S封装结构，完全贴合工业级板卡的实际装配需求，从引脚成型公差到本体尺寸边界都严格遵循行业通用规范。这类封装的芯片多用于工控主板、电源控制板、老式家电控制模块以及教学实验电路板的设计场景，相较于贴片封装，直插结构的机械强度更高，耐插拔冲击性能更好，在需要频繁更换芯片、或者工作环境存在较强振动的设备里，这类封装的可靠性表现更突出。

从结构设计逻辑来看，该封装本体采用阻燃环氧树脂模塑成型，本体表面预留了清晰的标识印刷区域，方便生产环节做丝印标注，区分引脚序号与芯片型号。两侧引脚采用标准2.54mm节距排布，单排共14个引脚，总计28个引出端，引脚采用可焊性镀锡铜合金材质，成型角度经过精准计算，插入标准2.54mm间距焊盘孔时，引脚不会出现歪斜、卡滞的问题，引脚伸出本体的长度经过优化，既保证波峰焊时焊锡能够充分浸润引脚形成可靠焊点，又不会因为引脚过长导致剪脚工序额外增加工作量。

尺寸边界方面，该封装本体总长度35.56mm，本体宽度6.7mm，安装后本体距离板面高度4.31mm，引脚跨距7.62mm，这些尺寸参数直接决定了PCB设计时的封装焊盘排布、丝印框绘制以及元件间距预留。在做板卡布局时，需要注意在芯片本体两侧预留至少2mm的操作空间，方便返修时使用插拔工具取出芯片，同时引脚焊盘的孔径要设置在0.8mm左右，焊盘外径不小于1.5mm，才能保证焊接可靠性。

建模过程中，对引脚的折弯弧度做了精准还原，没有采用简化的直角折弯结构，因为实际生产里引脚的折弯R角直接影响插装时的应力分布，R角过小容易导致引脚断裂，R角过大则会导致插装后引脚定位不准。本体的边角做了微小的倒角处理，还原真实注塑件的脱模特征，避免模型出现锐利直角不符合实际生产工艺的问题。对于结构工程师而言，这类精准的封装模型可以直接导入PCB结构校验环节，检查芯片与周边散热片、接插件、结构外壳的干涉情况，不需要额外调整尺寸就能直接用于整机的数字化装配验证，减少打样阶段因为元件尺寸不符导致的改版问题。在做教学演示或者工艺仿真时，该模型也能清晰展示直插芯片的装配关系，帮助从业者理解通孔插装工艺的定位逻辑与焊接要求。
