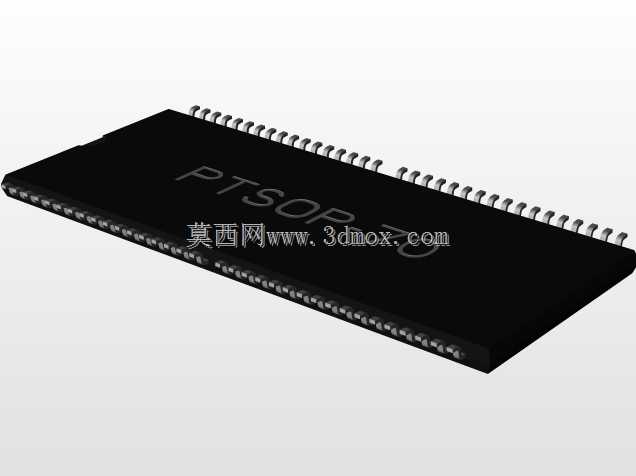

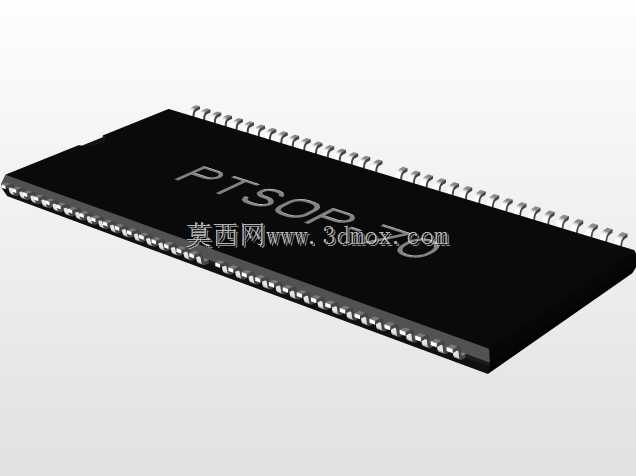

PTSOP-II反向68针SMD贴片芯片三维结构

在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装器件的精准三维建模是保障SMT贴片良率、规避装配干涉的核心前提，这款PTSOP-II封装的反向引脚SMD芯片，正是针对高密度板卡贴装场景设计的常用存储类器件封装结构。不同于常规正向引脚的TSOP封装，该款反向引脚排布的设计，能够适配部分特殊布线走向的PCB方案，在板卡空间极度受限的便携设备主板上，可有效缩短高频信号走线长度，降低信号传输过程中的阻抗不连续风险，减少相邻引脚之间的信号串扰，尤其适合对信号完整性要求较高的内存模块、嵌入式控制单元应用场景。从结构设计层面来看，该封装严格遵循0.65mm的标准引脚节距设计，68个引脚沿封装本体两侧长边对称排布，引脚成型角度与共面度公差完全贴合SMT产线的贴片工艺要求，可适配常规钢网开孔与回流焊温度曲线，无需额外调整贴片设备的吸嘴定位参数。封装本体的外形尺寸控制为长度24.29mm、宽度10.16mm，本体厚度适配常规薄型板卡的堆叠安装需求，在进行整机结构堆叠设计时，该尺寸边界可直接作为PCB布局的禁布区参考，预留出足够的引脚焊接空间与后期返修操作空间，避免与周边接插件、屏蔽罩、散热结构产生装配干涉。建模过程中重点还原了引脚的成型弧度与本体表面的标识区域，引脚的伸出长度、弯折半径均参考实际量产器件的实测参数搭建，能够直接导入PCB设计软件进行3D布局校验，也可用于SMT贴片编程环节的器件视觉定位参考，帮助结构工程师在设计阶段提前排查器件与外壳、加强筋、散热片之间的空间冲突，减少后期打样阶段的改板次数。在实际设备应用中，这类封装的芯片多用于路由器、工控采集模块、老式嵌入式终端的存储电路部分，其薄型贴片的结构特性能够降低板卡整体厚度，适配壁挂式、便携式设备的紧凑内部空间，反向引脚的设计也为部分特殊布线的板卡提供了更灵活的器件选型方向，建模时对本体边缘的脱模斜度、引脚根部的塑封包裹结构都做了精准还原，能够满足结构干涉检查、装配工艺模拟、产品展示动画等多场景的使用需求，无需二次修整即可直接导入各类三维装配环境使用。
