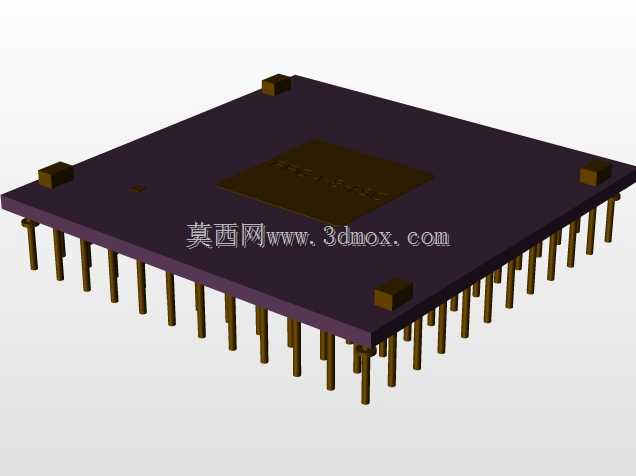

PPGA84引脚直插式芯片三维结构

在工业控制板卡、老式计算机主板、嵌入式开发原型板的设计环节中，直插式PPGA封装芯片的选型与安装匹配一直是结构设计人员需要重点核对的内容，这类封装的芯片凭借插装式引脚的可靠连接特性，在对焊接强度、抗振动性能有要求的工业电子设备中仍有稳定的应用场景。这款84引脚的PPGA芯片采用2.54mm标准引脚节距设计，本体长宽尺寸均为30.48mm，引脚采用直插式THT工艺设计，适配标准通孔焊盘的PCB布局，在做板框堆叠设计时，需要预留出引脚伸出本体下方的插装空间，同时芯片四个角设置的定位凸块，能够在插件作业时起到防呆作用，避免引脚错位插装导致的焊盘损坏。从结构设计的角度来看，建模时优先还原了芯片本体的方形塑封基底，中心位置的芯片核心区做了微凸的结构还原，四周均匀排布的84根插脚严格按照2.54mm节距阵列分布，每根引脚的直径、伸出长度都匹配实际器件的安装公差，四个角的定位凸块尺寸也对应实际器件的防呆结构尺寸，能够直接导入PCB装配仿真环节，验证板卡堆叠时的高度干涉问题。在实际设备应用中，这类PPGA封装芯片多用于早期的可编程逻辑器件、微处理器等核心电路模块，相比表贴封装的器件，直插式的引脚能够承受更大的机械应力，在存在持续振动的工业设备场景中，焊点脱落的风险更低，同时通孔插装的方式也更适合小批量设备的手工焊接调试，不需要专用的回流焊设备即可完成装配。建模过程中没有做过度的外观美化，所有结构尺寸都严格对标实际器件的安装边界，引脚的排布顺序、定位凸块的位置都完全匹配实物的装配要求，结构设计人员在做整机内部的器件布局时，可以直接调用该模型核对安装孔位、散热空间预留，避免出现PCB制作完成后器件无法装配的问题，同时也能用于电子装联工艺的作业指导可视化，让产线作业人员直观了解器件的插装方向与引脚对应关系。
