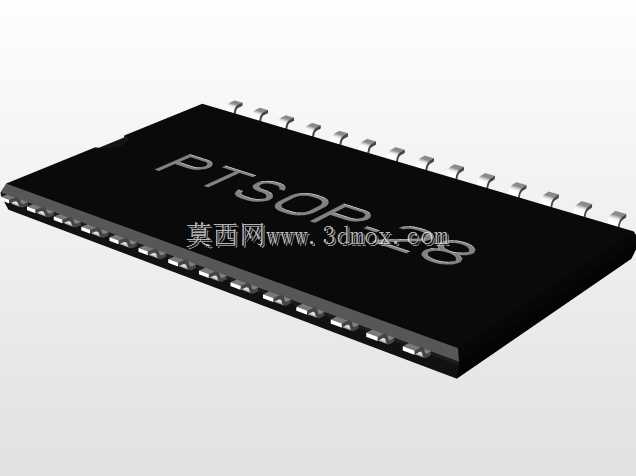

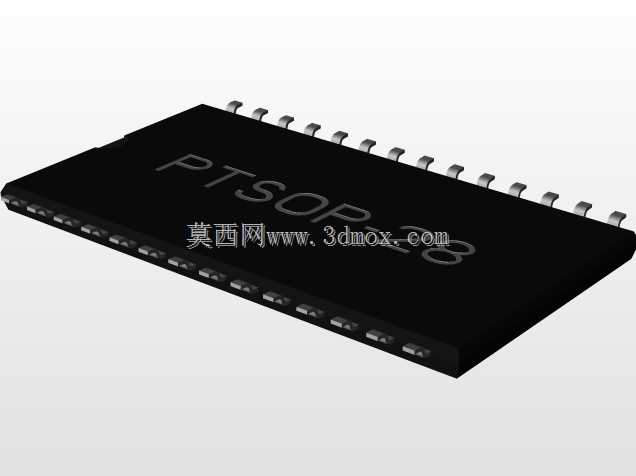

PTSOP-II反向28针SMD芯片封装结构

在消费电子、工业控制板卡、车载电子模块的PCB布局场景中，表贴封装芯片的占位精度直接决定整板SMT良率与后期信号稳定性，这款反向引脚排布的PTSOP-II封装元件，是板级结构设计中常用的半导体承载封装形式。不同于常规正向排布的TSOP封装，该款28针反向引脚的封装结构，引脚从封装本体两侧向外延伸后向下弯折形成贴装焊脚，1.27mm的标准引脚节距匹配行业通用的SMT钢网开孔规范，无需单独定制特殊开孔治具即可适配常规回流焊工艺。从设计落地角度看，该封装本体长度控制在18.81mm、宽度10.16mm，本体厚度适配常规板卡0.8mm-1.6mm厚度PCB的贴装高度要求，引脚共面度公差控制在0.1mm以内，可避免回流焊过程中出现虚焊、立碑等工艺缺陷。在实际板卡布局中，这类反向引脚的PTSOP封装常被用于存储芯片、接口转换芯片、小功率驱动芯片的承载，反向排布的引脚设计可缩短板内高频信号的走线长度，减少信号过孔数量，降低高速信号传输过程中的阻抗不连续问题。建模过程中需严格对齐引脚中心距与本体边缘的安装边界，封装本体两侧需预留0.5mm以上的工艺夹持边，满足SMT贴片机吸嘴取料、视觉定位的空间要求，引脚弯折处的圆弧过渡需符合实际冲压引脚的成型特征，避免建模时出现直角弯折导致的应力集中误判。在结构干涉检查环节，该封装的三维模型可直接导入PCB结构装配文件，验证芯片本体与周边接插件、散热片、结构壳体的间隙是否满足0.3mm以上的安全距离，避免后期试产时出现元件顶壳、焊盘与结构件干涉等问题。对于电源类板卡设计，该封装的引脚载流能力匹配28针引脚的铜箔走线宽度要求，建模时还原的引脚金属厚度可辅助工程师进行载流仿真，确认大电流回路的引脚温升是否在器件允许范围内。不同于插件类封装需要预留引脚穿孔空间，这款表贴封装的底部与PCB表面贴合，建模时预留的0.05mm焊锡层厚度可更真实还原贴装后的实际高度，为结构件的高度限位设计提供准确参考。
