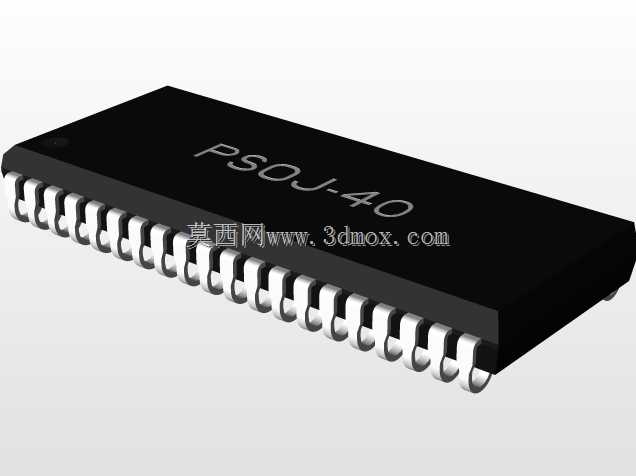

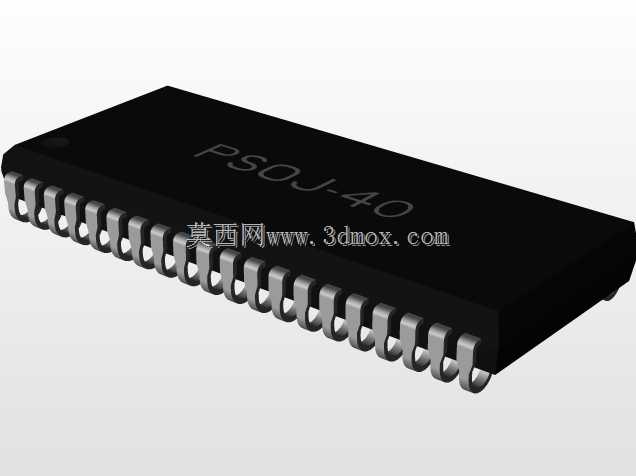

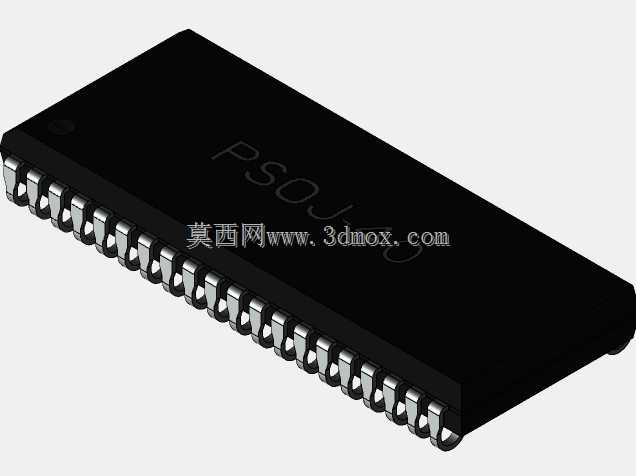

PSOJ40型40针1.27mm节距SMD芯片

在消费电子、工业控制板卡、通讯设备主板的PCB布局设计环节，SMD贴片芯片的封装尺寸精度直接决定了SMT贴片工序的良率，PSOJ40封装的贴片芯片属于表面贴装型集成电路载体，这类封装的器件普遍应用在中小规模逻辑控制、信号处理、接口转换类电路中，相比传统直插封装器件，其贴装效率更高、占用PCB板面面积更小，适配高速自动化SMT产线的批量焊接需求。做PCB封装库建模的时候，首先要卡准的就是引脚节距参数，这款芯片引脚中心节距为1.27mm，属于行业内通用的窄节距贴片封装规格，设计时需要严格控制引脚的共面度公差，避免回流焊过程中出现虚焊、连锡等工艺缺陷。从安装边界来看，器件本体长度为26.29mm，宽度为10.16mm，布局时需要在器件四周预留足够的工艺边距离，尤其是引脚外侧要预留至少0.5mm的焊盘外扩空间，同时要避开PCB上的安装孔、结构支撑柱、接插件等干涉区域，保证贴装吸嘴能够顺利取放器件。这款PSOJ40封装的芯片采用双侧引脚排布设计，40个引脚均匀分布在器件长轴两侧，引脚为翼型结构，焊接后焊点外露，方便后期检修时的目视检测与补焊操作，相比QFN类底部引脚封装，其焊接质量的可检测性更强，对中小批量生产的工艺容错率更高。建模过程中需要重点还原引脚的弯折弧度与本体的倒角细节，这些细节直接影响干涉检查的准确性，很多工程师在做结构干涉校验时容易忽略引脚末端的突出量，导致装配时引脚与周边屏蔽罩、结构件发生剐蹭，最终造成器件引脚变形甚至短路。在实际选型应用中，这类封装的芯片适配的PCB板厚通常在1.2mm-2.0mm区间，焊盘设计需要按照IPC-7351标准的密度等级来匹配，高密度布局场景下可以采用Nominal密度的焊盘尺寸，对焊接良率要求更高的工业类产品可以采用Most密度的焊盘设计，适当加大焊盘宽度来提升焊接可靠性。另外器件本体为黑色塑封材质，建模时要注意本体表面的丝印区域预留，实际生产中丝印位置不能被周边器件遮挡，方便生产过程中的器件核对与后期维修时的型号识别。
