工业室内空气回流自清洗过滤装置

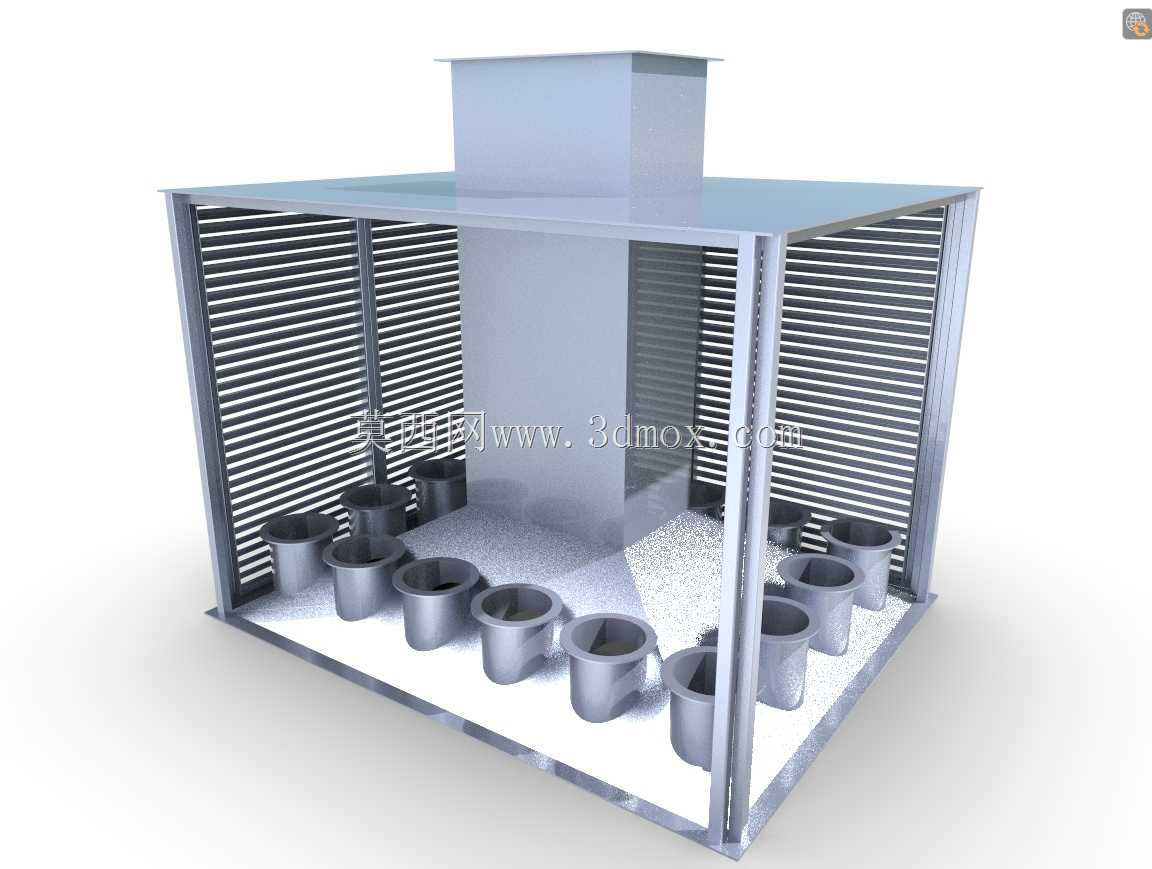

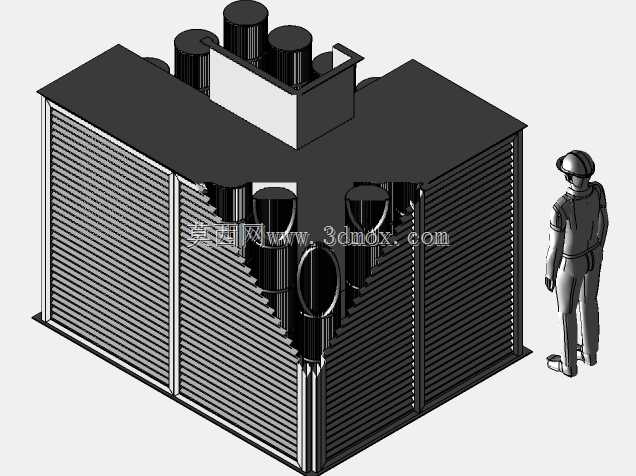

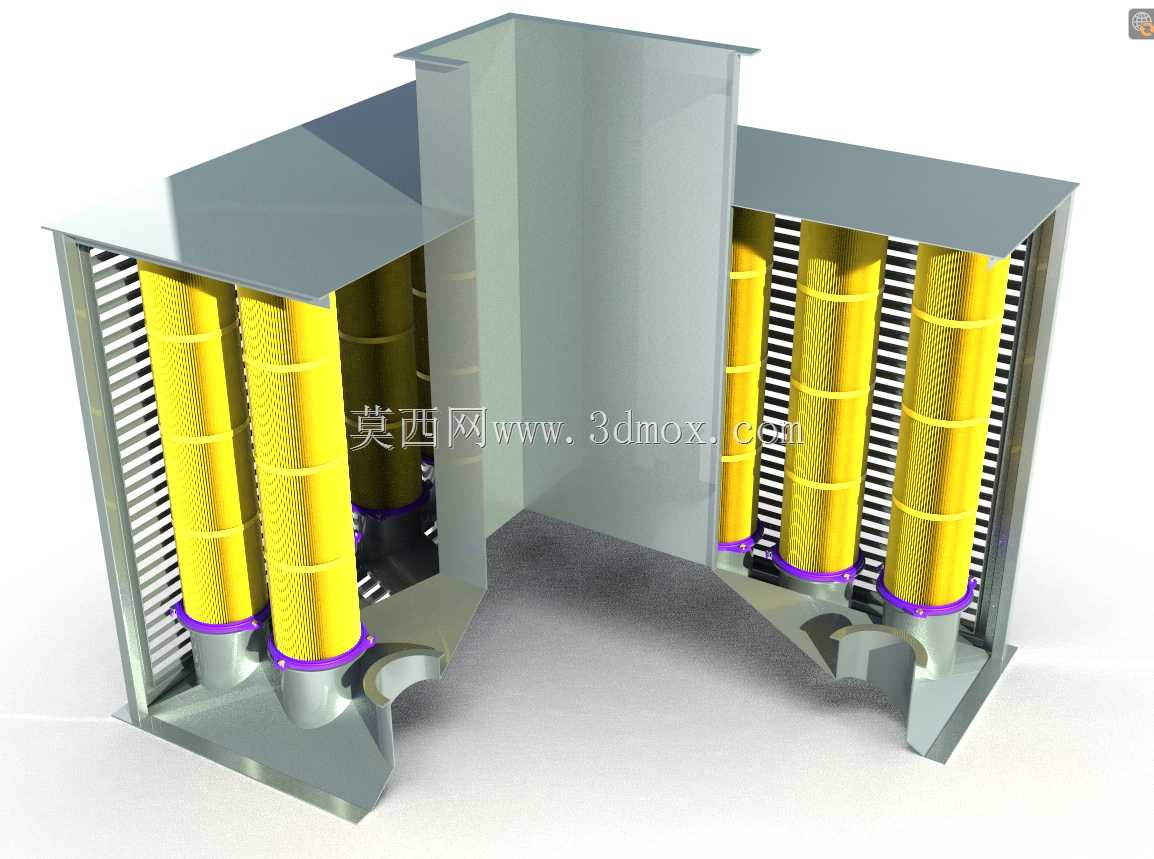

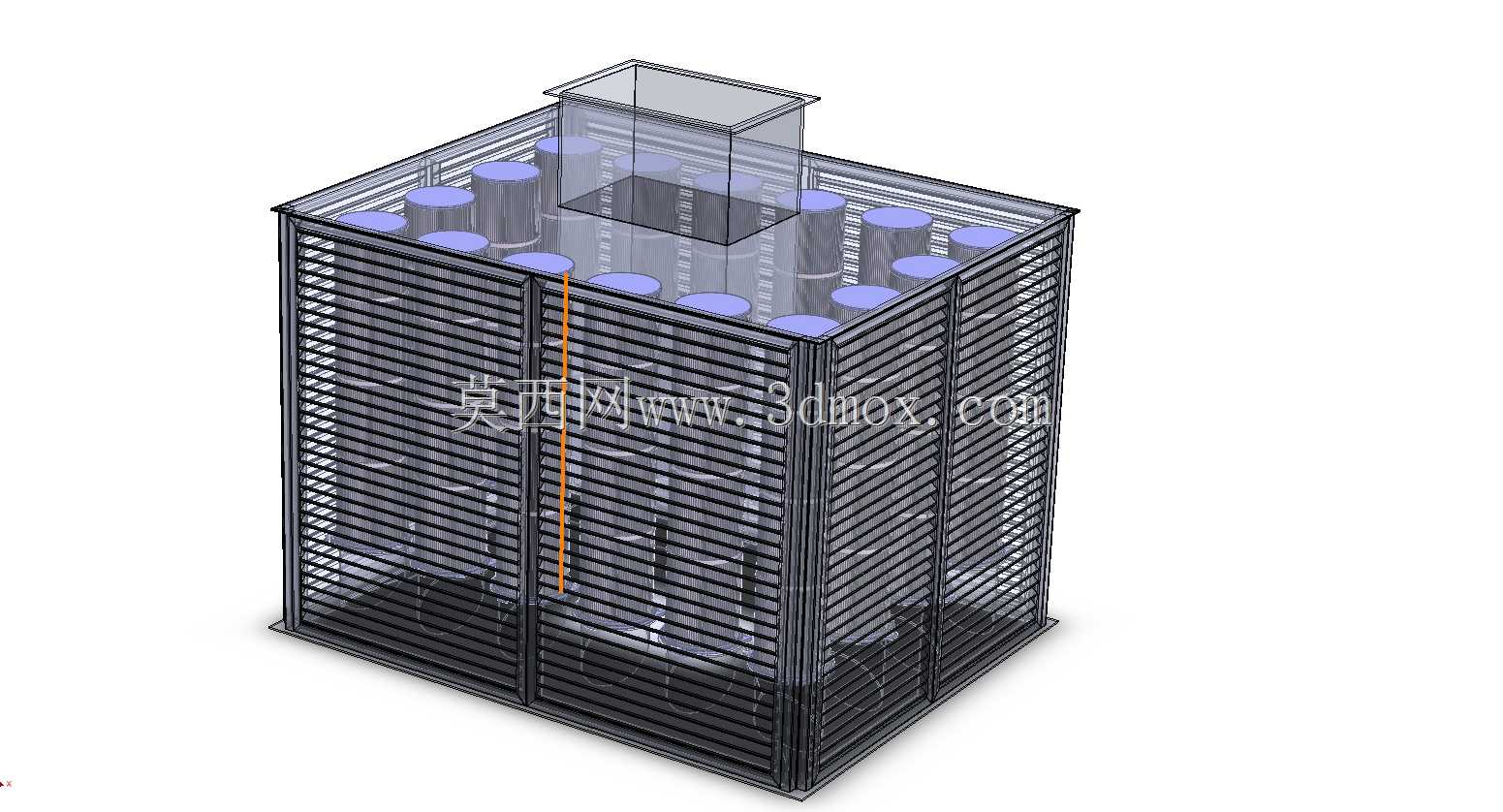

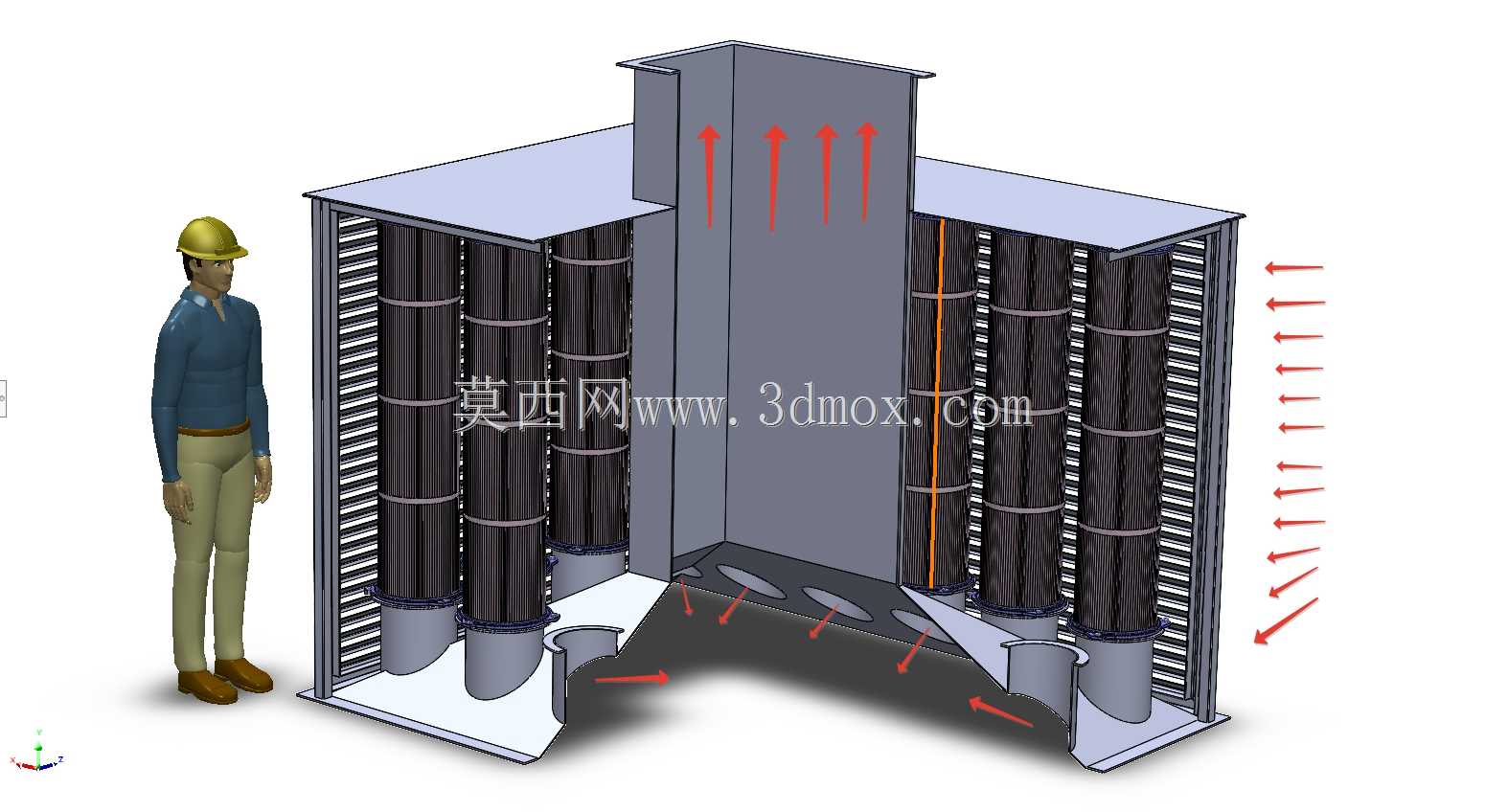

这套过滤装置主要面向封闭工业车间的内循环空气净化场景，适配焊接工位、打磨工段、粉体配料车间这类存在持续粉尘逸散、需要维持室内微正压同时减少新风负荷的作业区域，区别于传统外排式除尘系统，它能将处理后的洁净空气直接回流至车间内部，降低采暖或制冷季的能耗损失。从结构设计来看，装置采用对称双仓布局，中部设置进气汇流腔，含尘气流从顶部接口进入后，会均匀分流至两侧的过滤仓内，每个仓室竖直布置多根褶皱式滤筒，滤筒下端对接集灰斗，滤筒与仓壁之间预留了足够的脉冲清灰作业空间，避免清灰时二次扬尘被相邻滤筒吸附。设计阶段优先考虑了安装边界的适配性，装置整体采用方箱式模块化结构，侧面预留的检修门宽度满足单人进入更换滤筒的操作需求，底部集灰斗的卸灰口高度适配常规集尘桶的放置尺寸，顶部进气法兰的孔位参数可直接对接车间现有通风管道的标准接口，不需要额外制作变径转接件。功能层面，滤筒采用聚酯纤维褶皱滤材，针对10μm以上的工业粉尘过滤效率可达99%以上，设备运行时含尘气流穿过滤筒外壁，粉尘被截留在滤材外表面，洁净空气从滤筒中心汇入上部出风腔后回流至车间；当滤筒表面积灰达到设定阻力阈值时，内置的脉冲喷吹机构会从滤筒上口瞬间释放高压气流，将附着在滤材表面的粉尘吹落至下方集灰斗，整个清灰过程不需要停机，可配合生产线连续作业。结构细节上，滤筒与安装板之间采用聚氨酯密封圈压紧密封，避免含尘气流短路泄漏，仓体内壁做了满焊打磨处理，减少积灰死角，外部壳体采用冷轧钢板折弯焊接成型，外部喷涂防锈耐腐涂层，适配车间内多尘、存在少量腐蚀性气溶胶的使用环境。在安装维度上，装置可采用落地式安装，底部支架预留了地脚螺栓固定孔，也可根据车间空间情况做架高安装，架高时底部净空可直接对接中央输灰系统，不需要额外改造设备本体结构；设备两侧的进风侧预留了压差检测接口，可直接接入车间的设备运维监控系统，实时监测滤筒的阻力变化，提醒运维人员及时更换达到使用寿命的滤筒，避免过滤效率下降影响车间空气洁净度。
