一体五辐自行车轮搭配碟刹刹车盘设计

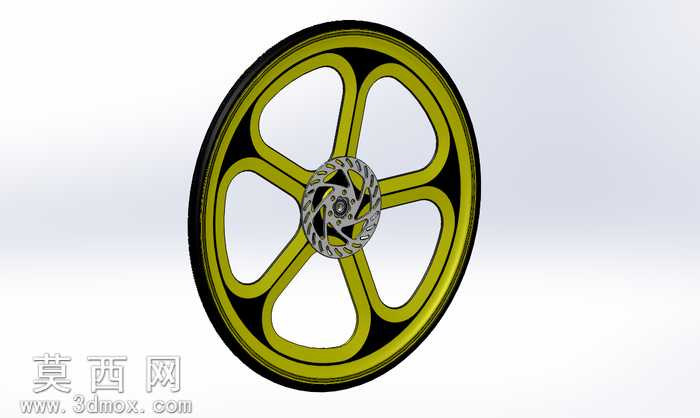

本作品为自行车轮与配套刹车盘的三维建模设计，整体采用一体成型五辐式轮组结构搭配中央夹持式碟刹制动盘，建模过程严格遵循民用自行车轮组的实际尺寸比例规范，在三维软件中先通过草图绘制轮圈的外轮廓、辐条的流线型走向以及花鼓的安装基准面，利用旋转、拉伸、阵列等基础特征完成轮组主体的初步建模，再对辐条与轮圈、花鼓的衔接位置做圆角过渡处理，避免应力集中的结构缺陷。材质渲染阶段，轮圈主体采用亮黄与哑光黑的双色搭配，轮圈边缘添加黑色橡胶轮胎的材质效果，还原橡胶的哑光磨砂质感，辐条表面赋予高光亮面的硬质塑料或金属烤漆质感，中央刹车盘采用不锈钢金属材质，通过纹理贴图还原碟刹盘表面的散热镂空沟槽、安装定位孔以及摩擦面的细微粗糙质感，花鼓部分的快拆结构、轴承安装位都做了精细化的结构还原，每一处镂空、倒角都与实际碟刹盘的散热、减重设计逻辑一致。设计思路上，五辐式的一体轮结构相较于传统钢丝辐条轮，减少了辐条调整的维护需求，流线型的辐条造型能够降低骑行过程中的风阻，中央的碟刹盘采用六钉安装结构与花鼓牢固连接，盘体的不规则镂空设计既可以减轻制动部件的整体重量，又能在制动过程中快速导出摩擦产生的热量，避免长时间制动导致的热衰减问题，轮组与刹车盘的装配间隙经过精准校准，保证制动时碟片不会与轮组、夹器产生剐蹭，整体模型装配关系完整，各部件的配合公差符合自行车零部件的实际生产装配要求，可用于自行车结构教学、骑行配件外观展示以及相关零部件的设计参考，渲染输出的效果图清晰展现了轮组的配色方案与刹车盘的细节结构，直观呈现出整套轮组制动系统的外观形态与结构特点。
