三片式内螺纹手动球阀结构设计

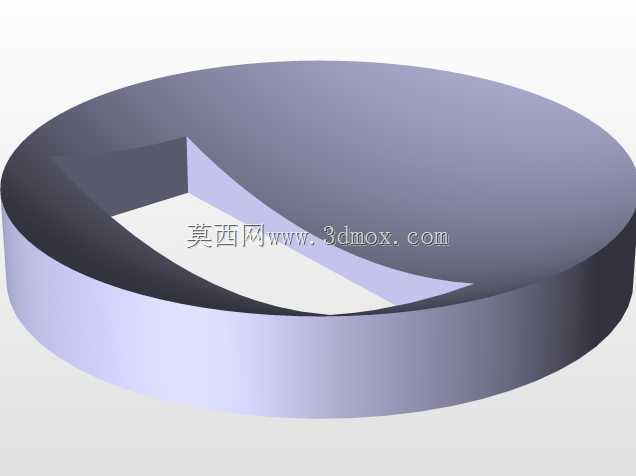

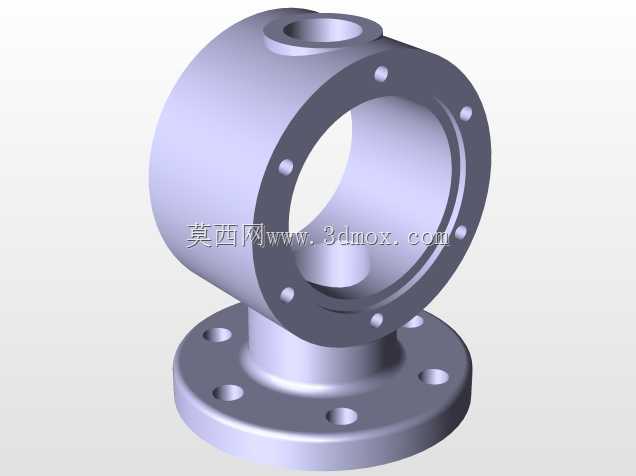

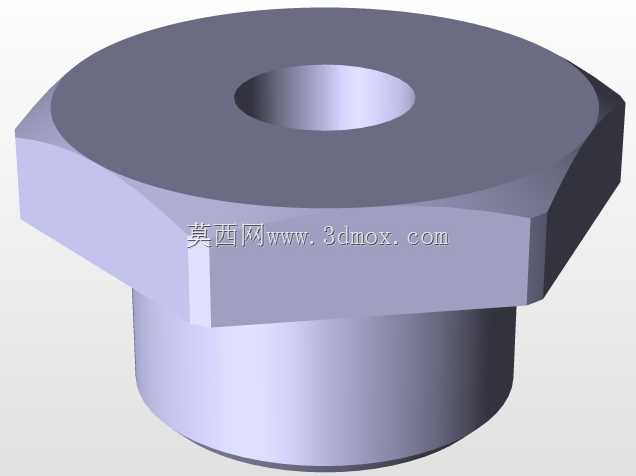

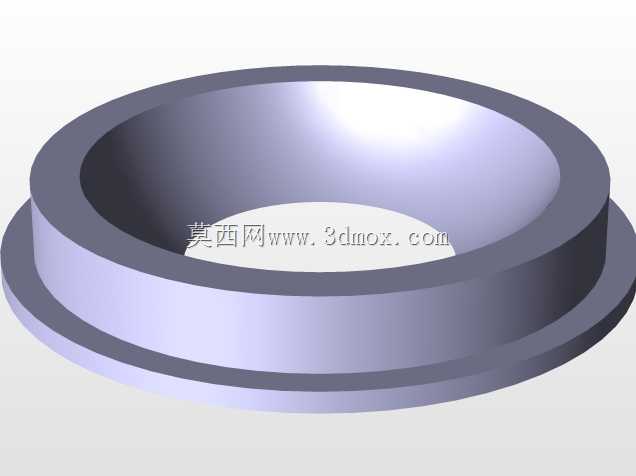

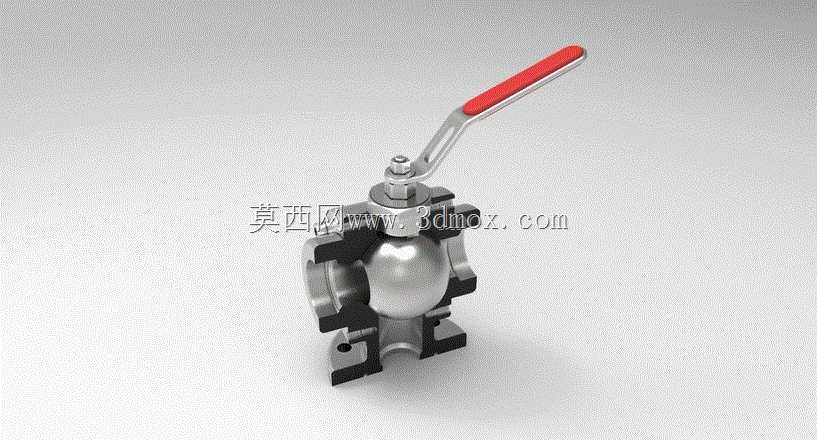

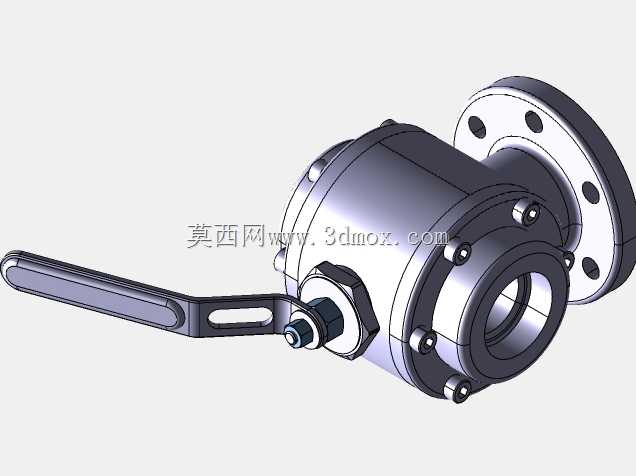

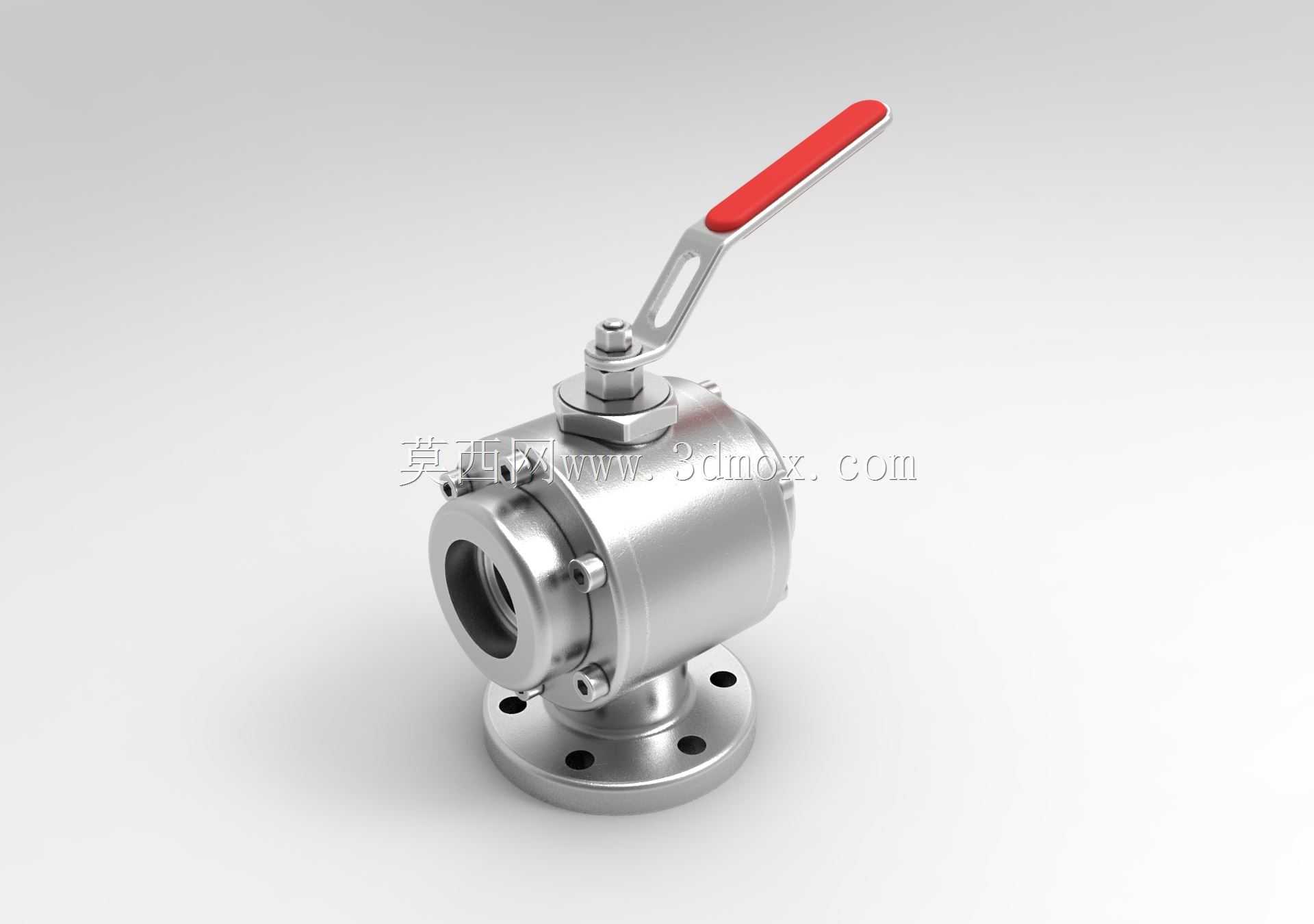

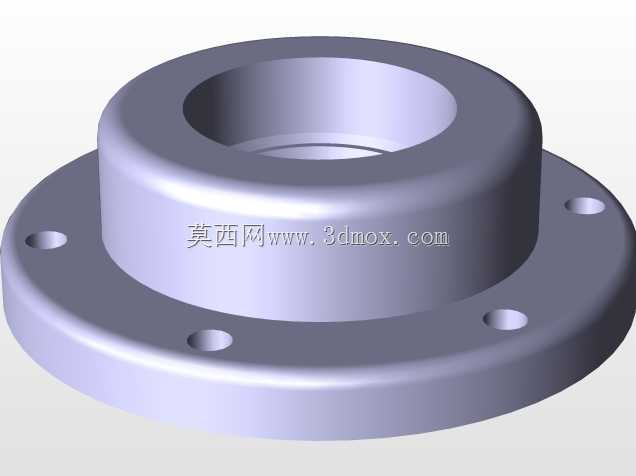

这款三片式手动球阀的结构设计，核心围绕中低压流体管路的截断控制需求展开，可适配净水处理、暖通循环、轻工物料输送、小型化工支路等多类场景的管路布设，在公称通径适配范围内，可实现管路介质的快速通断操作，相比闸阀、截止阀类截断元件，其流道直通的结构设计能大幅降低介质流经时的压损，减少管路输送过程中的动力损耗。从结构设计逻辑来看，三片式阀体的拆分结构，是为了兼顾装配便利性与密封可靠性，左右两个阀体端通过螺栓与中间阀体主体锁紧，装配时可预先将球芯、阀座密封件预装在中间阀体内，再与两端带连接螺纹的阀体端拼合，既降低了整体装配的对位难度，也便于后期管路维护时，无需将整个阀体从管路上完全拆卸，仅松开连接螺栓即可取出内部球芯与密封件进行检修更换，大幅降低现场运维的工作量。操作端采用带红色防滑护套的杠杆式手柄，手柄长度经过力矩匹配设计，在公称压力额定范围内，操作人员无需借助额外加力杆即可完成90度旋转的开关操作，手柄与阀杆的连接部位设置了扁方定位结构，可避免操作过程中手柄与阀杆出现相对打滑，同时手柄的旋转角度可通过阀体上的限位结构精准锁定，全开、全关位置的定位误差控制在极小范围内，避免出现开关不到位导致的密封失效或流道通径不足问题。密封结构采用软质阀座环抱球芯的设计，球芯表面经过高精度抛光处理，与阀座密封面的贴合度可满足中低压工况下的零泄漏要求，阀杆部位设置了多层填料密封结构，可避免介质从阀杆与阀体的配合间隙处出现外漏。从安装边界来看，两端内螺纹接口符合常规管路螺纹连接标准，安装时可直接与同规格的外螺纹管路端旋合，阀体整体的外形轮廓规整，安装时预留的操作空间仅需满足手柄90度旋转的空间需求即可，无需额外预留过大的操作检修空间，适配紧凑布设的管路场景。流道采用全通径设计，介质流经时不会出现明显的通径缩径问题，既可以降低流阻，也可适配管路中需要通球清扫的工况需求，避免清扫球在阀位处出现卡滞。
