气动驱动散装物料卸料滑阀结构

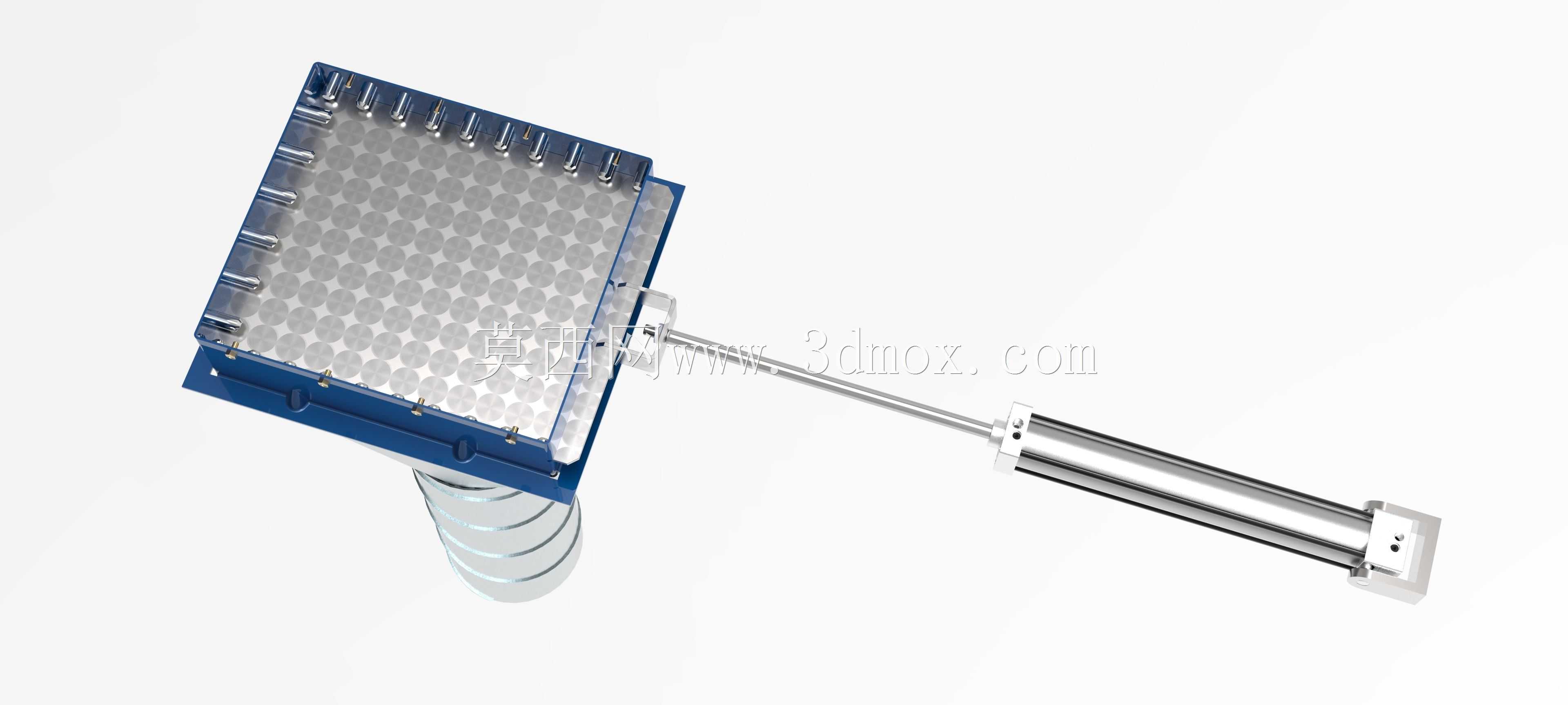

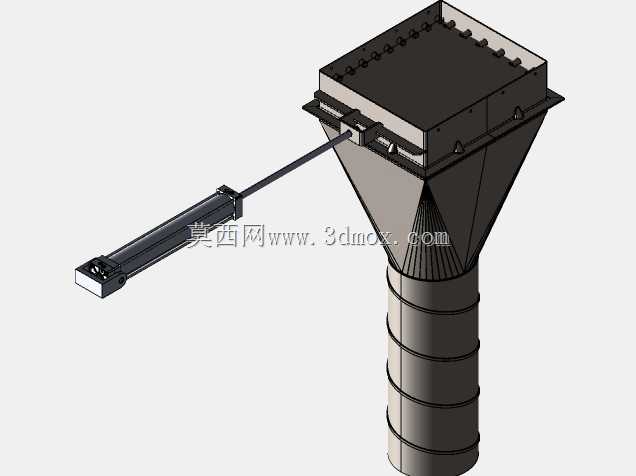

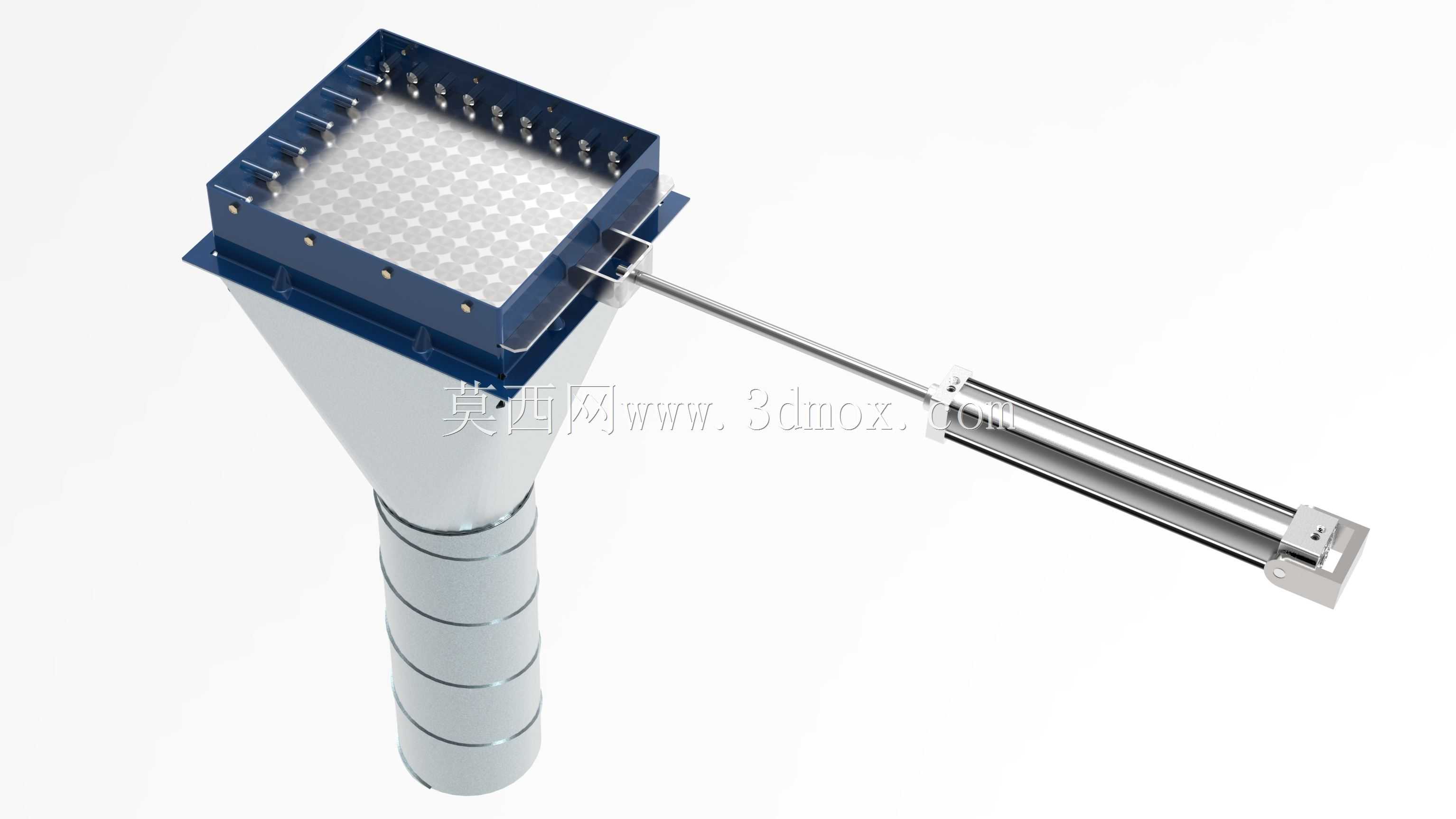

这款滑阀主要应用于粮食加工、建材散料输送、化工粉体储运等行业的料仓卸料环节，安装在锥底料斗的出料端，负责控制散状颗粒、粉体物料的通断与流量调节，适配重力落料的输送场景，可对接后续的螺旋输送机、皮带输送机或者计量投料装置，避免物料冲料、漏料问题。从结构设计来看，上部采用方形法兰接口，和锥段料斗的下方法兰直接通过螺栓锁紧，法兰面预留均匀分布的螺栓孔位，安装时可根据现场料斗的法兰规格匹配孔距，方形接口的设计能最大化承接锥斗落下的物料，避免边角积料。阀板采用栅格状多孔结构，配合侧边的气动气缸做直线往复动作，气缸通过支架固定在阀体侧方，活塞杆和阀板采用铰接连接，可补偿安装过程中的微小同轴度误差，避免动作卡滞。阀体下部接圆形伸缩套筒段，可对接不同管径的下游输送管道，套筒段的分段式结构能适配一定范围的安装高度差，降低现场安装的对位难度。设计过程中，阀板的滑动轨道做了内嵌式处理，避免散料颗粒卡入轨道导致阀门卡涩，栅格孔的尺寸根据常见散料的粒径做了适配，既能保证过料面积足够，又能在关闭时有效截断物料流，气缸的行程经过匹配计算，完全打开时阀板不会遮挡过料通道，保证物料下落顺畅，关闭时阀板完全覆盖过料截面，密封边缘采用耐磨材质贴合，减少细粉泄漏的可能。现场安装时需要注意阀体的水平度，保证阀板滑动方向无偏斜，气缸的气源接口预留足够的接管空间，侧方的气缸安装位置要避开周边的设备钢架，预留日常维护的操作空间，阀体整体的垂直高度可根据现场料斗的安装高度调整下部套筒的伸出长度，适配不同层高的车间安装需求。日常运行中，该滑阀可配合料位计信号实现自动启闭，也可接入现场手动控制回路，在投料、换料、设备检修时快速截断物料流，相比传统的插板阀，栅格结构的阀板在关闭时不会被物料挤死，动作阻力更小，气动驱动的方式响应速度快，适合频繁启闭的散料卸料工况。
