坐便器水箱带溢流排水阀结构设计

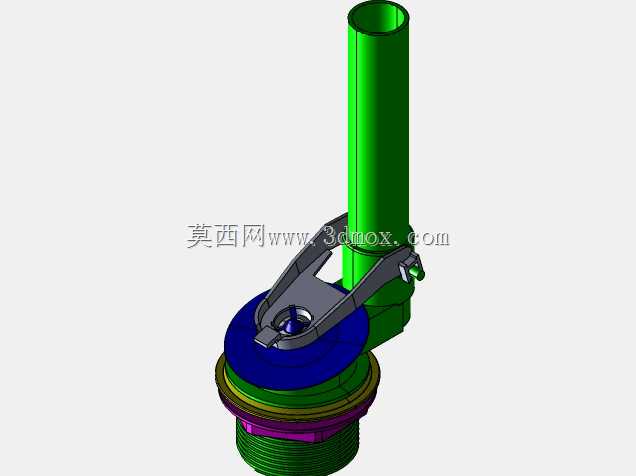

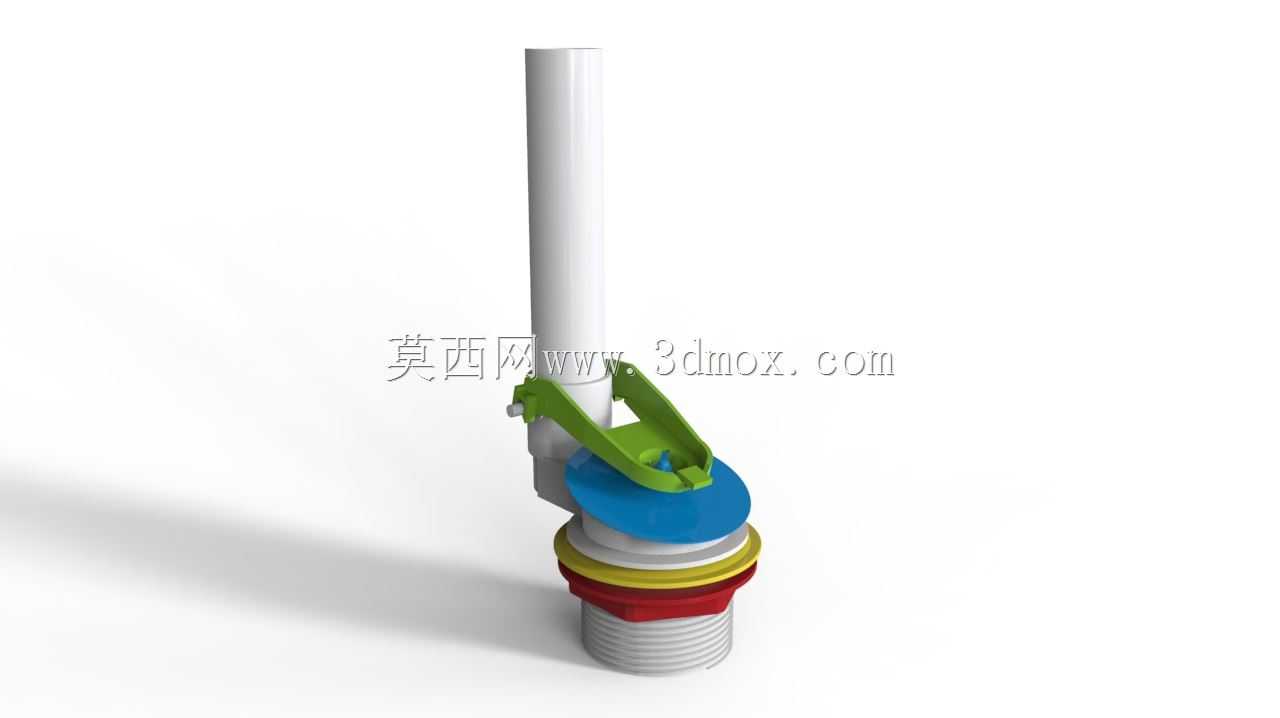

这款带溢流功能的排水阀，主要适配家用及商用连体、分体式坐便器水箱，是卫浴给排水系统里的核心控制部件，日常承担水箱冲水启闭、异常水位溢流防护的双重作用，直接决定坐便器的冲水可靠性与防溢水安全性能。从实际安装场景来看，该阀底部采用标准外螺纹接口，可直接与水箱底部的排水安装孔配合，通过多层彩色密封胶圈实现端面与径向的双重密封，适配市面上绝大多数常规厚度的陶瓷水箱壁，安装时无需额外定制转接件，螺纹段预留的长度足够覆盖常规水箱的壁厚范围，锁紧后不会出现渗漏问题。阀体上部的直立溢流管高度经过匹配设计，刚好对应水箱额定工作水位的安全上限，一旦进水阀故障无法止水、水位持续攀升超过安全线，多余的水会直接通过溢流管导入坐便器盆腔，不会从水箱盖板边缘溢出浸湿地面，避免卫浴空间出现泡水隐患。控制冲水的扳把式操作件采用杠杆结构设计，操作力矩经过优化，用户按压或扳动时不需要施加过大的力，就能带动内部密封封水盘抬升实现排水，松开扳把后封水盘会在重力与水流负压作用下自动复位封水，截断排水通道让水箱重新蓄水。阀体各部件的配合间隙经过反复校核，活动扳把与阀体主体之间预留了合理的活动旷量，长期使用不会因为水垢卡滞导致操作失灵，不同颜色的密封件不仅起到分层密封的作用，也能在装配时快速区分安装顺序，降低产线装配的错装概率。上部的密封端盖采用圆弧过渡造型，既可以减少水流抬升时的阻力，也能避免长期积水残留水垢，整体结构没有多余的冗余设计，所有外露部件都做了圆角处理，安装维护时不会划伤操作人员手部。从结构设计逻辑来看，这款阀没有采用复杂的电子控制元件，纯机械结构的设计能适应不同水质的使用场景，即使在水质硬度较高、水垢易堆积的区域，也能保证长期稳定的工作寿命，不会因为电子元件受潮出现故障。
