英格索兰终传动液压行走马达结构

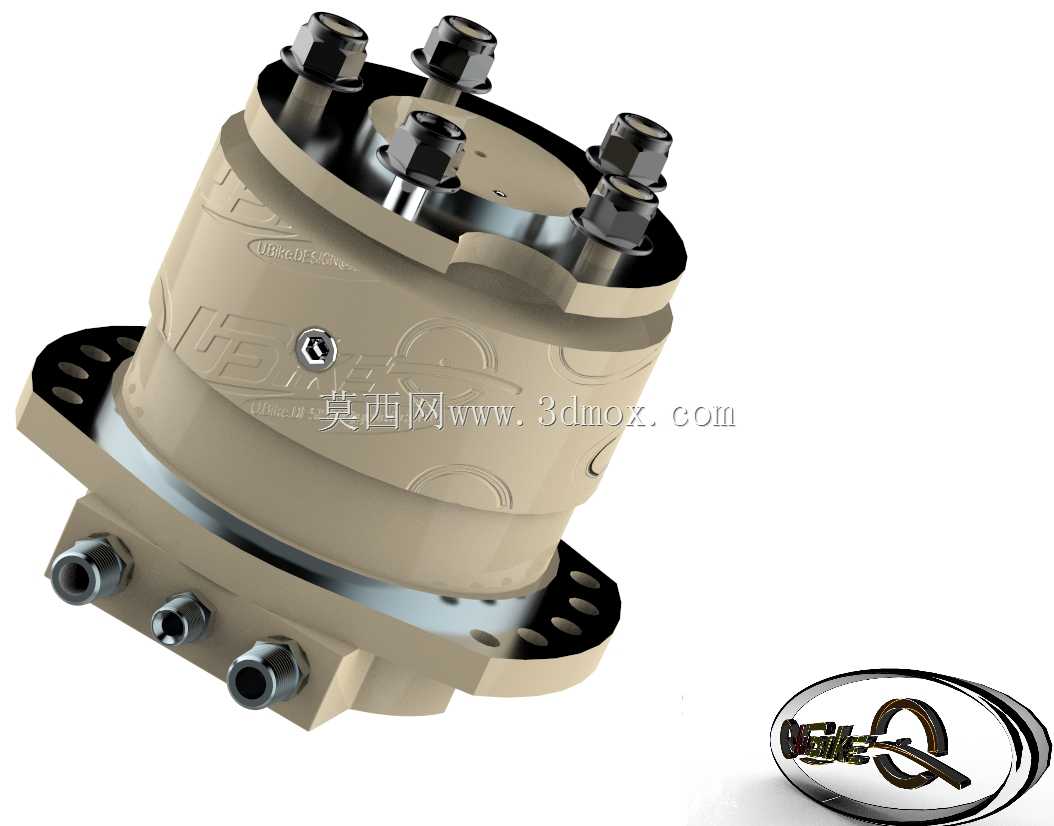

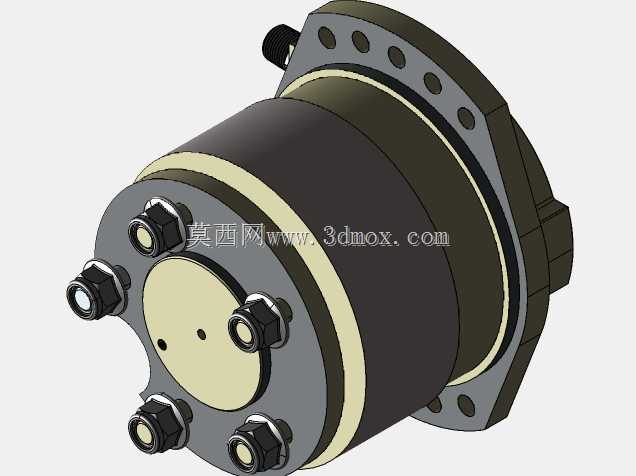

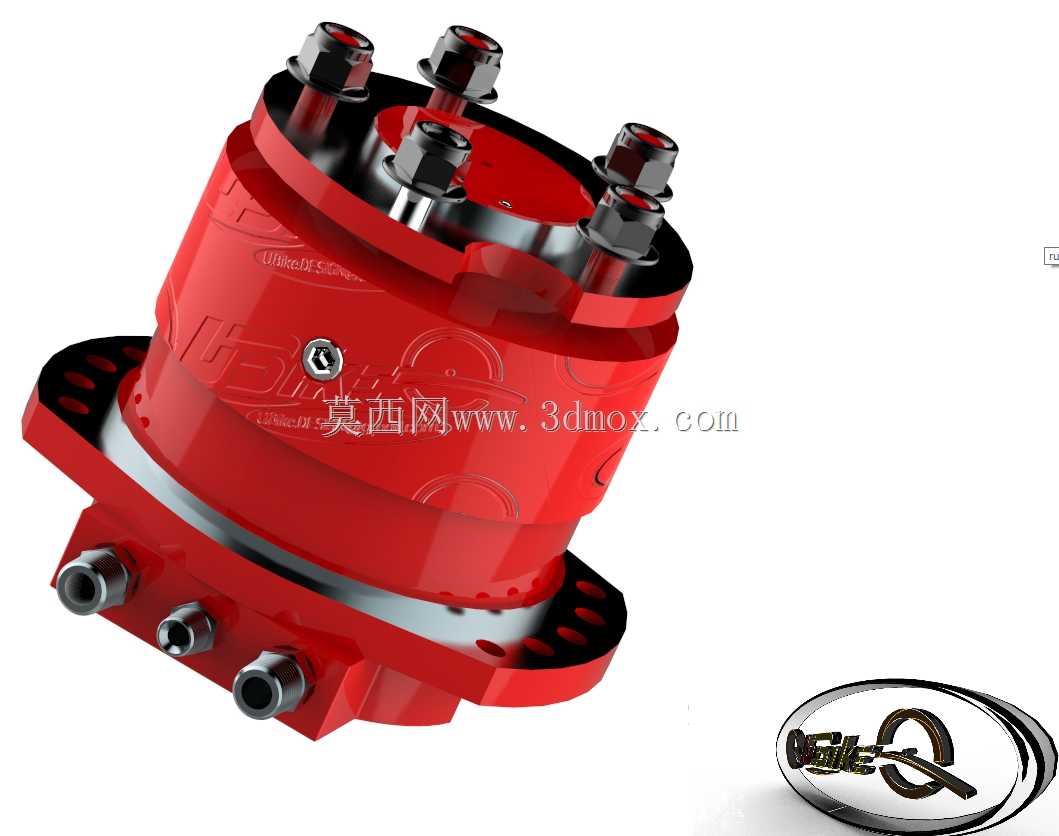

这款液压行走马达主要配套重型非道路移动设备的轮边终传动环节，常见于大型压实机械、矿用井下无轨设备、重型工程车辆的行走驱动回路中，直接承担车轮端的扭矩输出与转速调节功能，区别于常规高速液压马达，这类低速大扭矩马达无需额外加装大速比减速机构即可直接驱动负载，能大幅简化轮边驱动的结构布局，减少传动链的功率损耗。从结构设计来看，马达采用轴向配流的径向柱塞式结构布局，上端布置的多组高压油口对应不同的工作腔配流通道，可通过外部阀组控制实现正反转切换、两档排量切换，满足设备不同工况下的行走牵引力与行驶速度需求；壳体采用高强度球墨铸铁一体铸造成型，表面预留的散热筋结构能在连续重载作业时带走内部摩擦产生的热量，避免油温过高导致的密封件老化、内泄增大问题。安装边界方面，下端带均布螺栓孔的法兰盘直接对接轮辋的安装止口，法兰止口的同轴度公差控制在0.02mm以内，保证马达输出轴与车轮旋转中心的同轴度，避免运转过程中出现偏载导致的轴承早期磨损；侧面布置的两组主油口采用标准公制外螺纹连接，油口轴线与安装法兰端面平行，方便现场布管时避开轮边的转向拉杆、制动管路等周边部件，预留的检修空间能满足日常维护时的接头拆装需求。设计过程中重点考虑了重载工况下的载荷承受能力，输出端采用圆锥滚子轴承成对布置，可同时承受行走过程中的径向载荷与设备转向时产生的轴向冲击载荷，内部的柱塞副采用球面配流结构，能在壳体存在轻微形变时依然保持良好的密封性能，适配矿山、工地等路面颠簸、冲击载荷大的作业场景。马达的外形轮廓做了圆弧过渡处理，避免在设备行走过程中被路面碎石、凸起障碍物磕碰损伤，顶部的溢流阀安装孔可直接加装过载保护阀，当行走过程中遇到突发冲击载荷时能及时溢流卸压，保护内部柱塞、配流盘等核心部件不受损坏。在设备选型匹配时，可根据整车的整备质量、最大爬坡度、最高行驶速度参数，结合马达的排量参数、额定工作压力计算对应的输出扭矩与转速范围，这款马达的安装法兰尺寸、油口位置均遵循行业通用的安装规范，可直接替换同规格的其他品牌行走马达，降低设备的备件采购与维护成本。建模过程中完整还原了所有外部安装特征、油口位置、连接螺栓的规格与分布位置，可直接用于整车的轮边布局干涉检查、液压管路走向模拟，也可作为维修拆解培训的可视化模型使用，帮助技术人员快速掌握马达的外部结构与安装要点。
