十字轴式万向联轴器三维结构设计

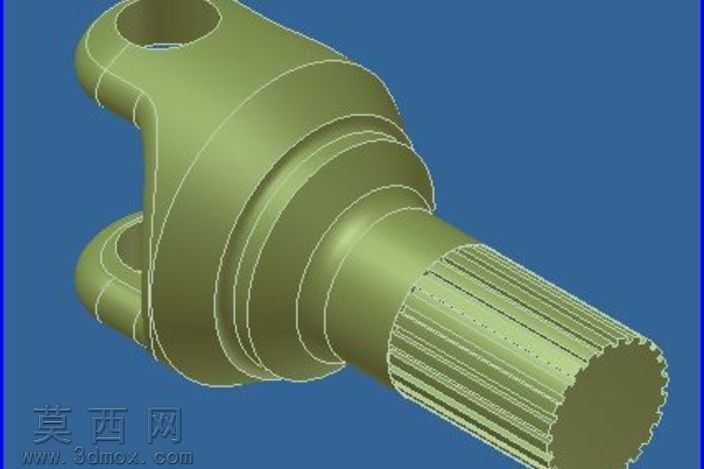

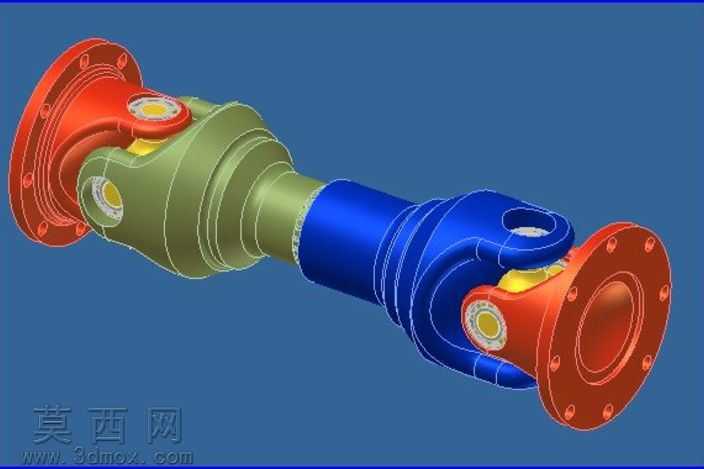

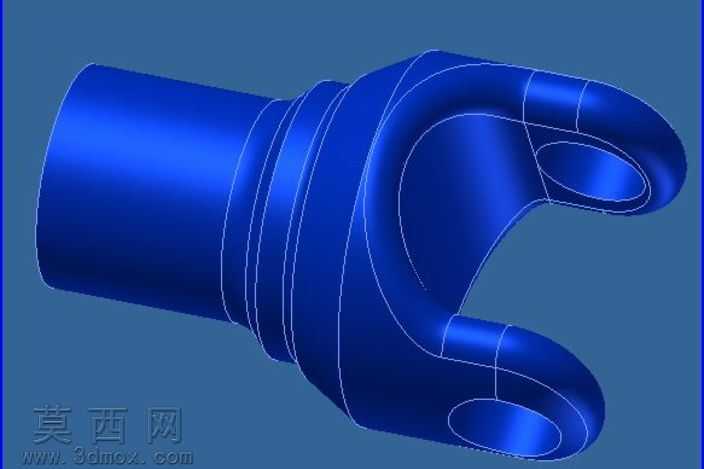

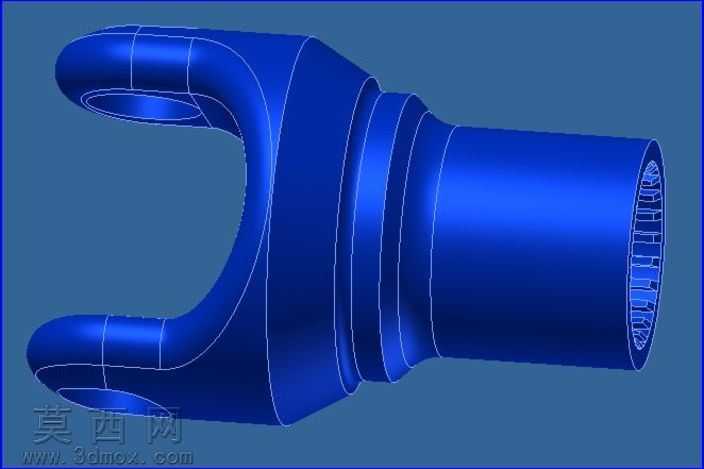

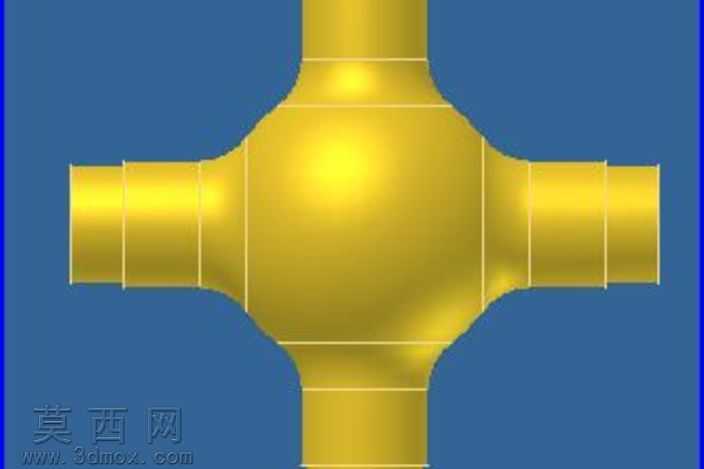

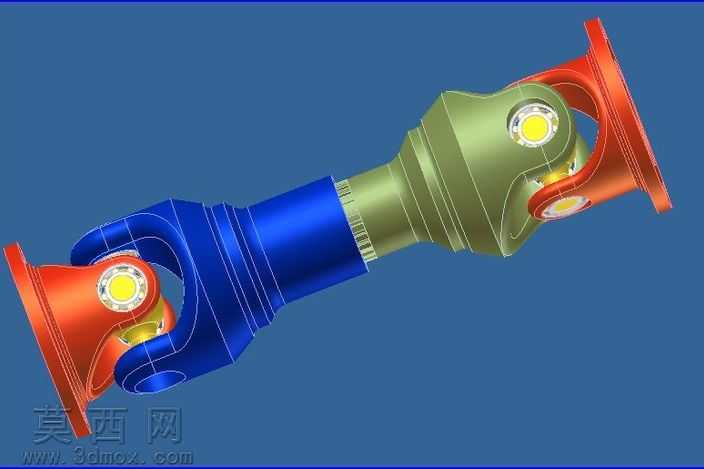

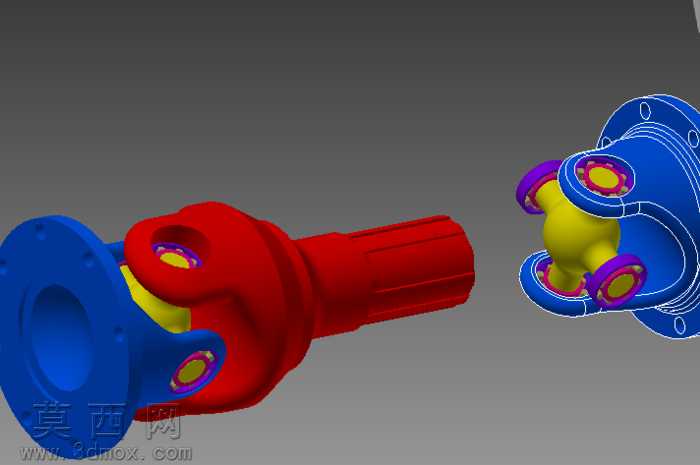

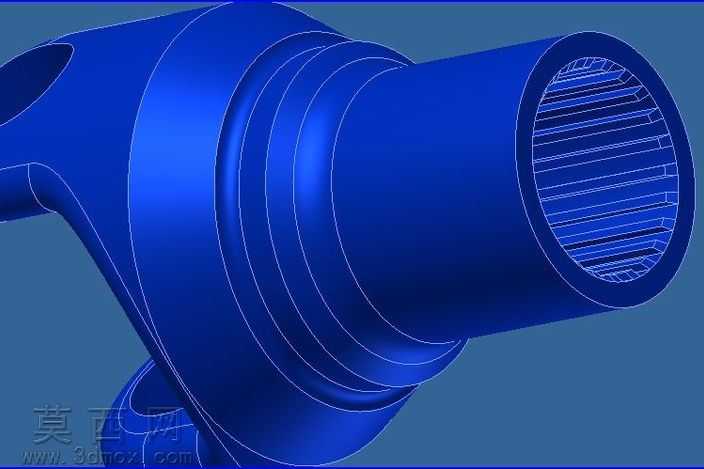

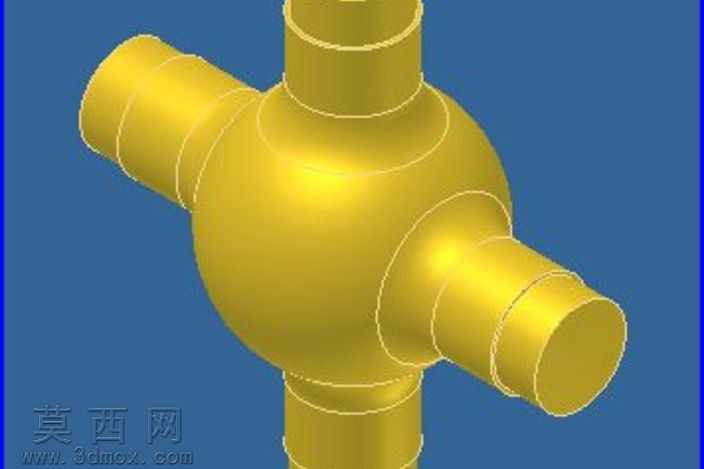

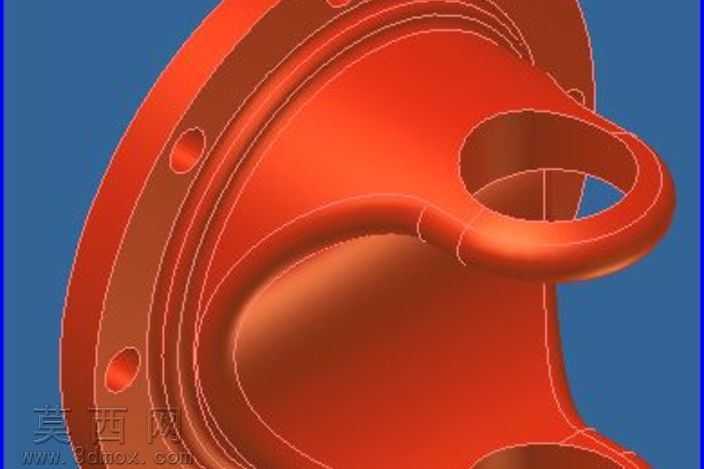

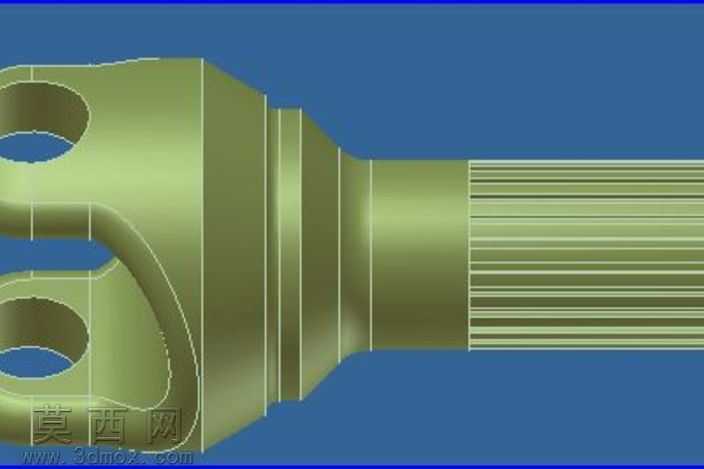

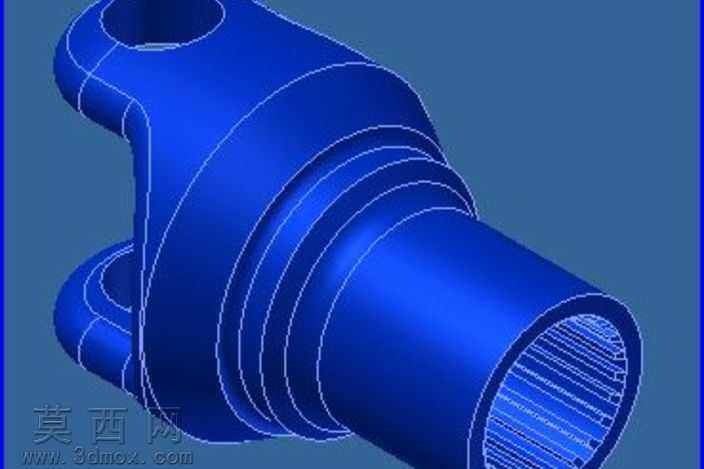

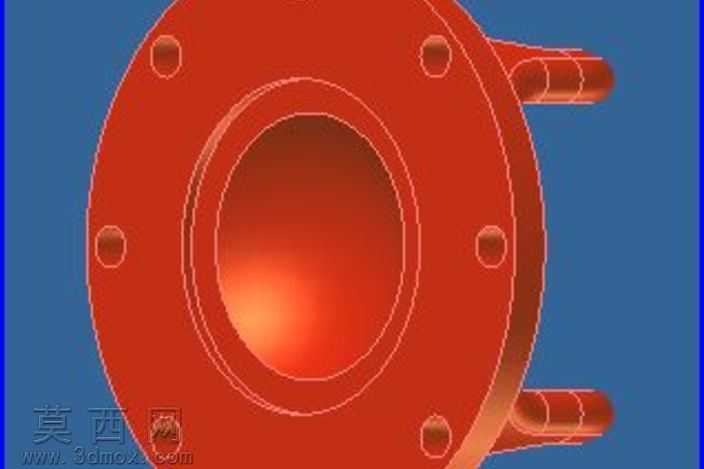

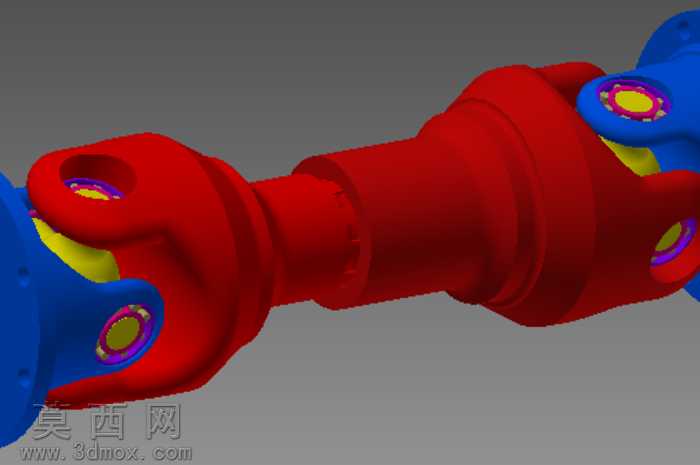

本作品为十字轴式万向联轴器的三维参数化模型，建模阶段采用Autodesk Inventor完成全零件的特征化构建，首先拆解联轴器的核心组成单元：两端的万向节叉、中间连接传动轴、十字轴本体、轴承衬套、密封端盖、连接紧固件等独立零件，每个零件均按照实际机械加工的工艺逻辑搭建特征树，从基础草图的轮廓约束开始，对万向节叉的叉耳轮廓、轴孔同轴度、端面安装位做全尺寸约束，确保各零件间的装配间隙符合机械设计公差要求。装配阶段采用自底向上的装配逻辑，先完成两端万向节与十字轴的子装配，添加十字轴与节叉轴孔的转动副约束，模拟万向节的角度偏转特性，再将中间传动轴与两端节叉完成同轴配合，添加轴向定位约束，还原真实联轴器可补偿两轴间角度偏差、轴向位移的传动特性。材质与渲染阶段，对不同功能零件做差异化材质赋予：主体传动轴与节叉部分采用高强度合金结构钢材质，模拟调质处理后的金属哑光质感，表面添加细微的机加工纹理提升真实感；十字轴轴承部位的衬套采用铜合金材质，呈现暖金色金属质感；密封垫圈与防护部件采用橡胶材质，添加轻微的漫反射粗糙度模拟橡塑部件的视觉特性；渲染时采用工作室三点布光方案，主光源从侧上方投射突出零件的结构轮廓，辅光源补光消除暗部死黑，环境光添加微弱的HDR环境反射，让金属材质的反光更贴近真实物理效果，最终渲染图清晰展现联轴器的整体结构与各部件的装配关系。设计思路上，该模型严格参照工业用万向联轴器的实际尺寸比例构建，完整还原了十字轴万向节的核心传动结构，可用于机械原理教学演示、传动系统装配模拟、非标设备选型参考等场景，模型的各零件参数可编辑，能够根据实际传动扭矩、轴径需求快速调整尺寸生成适配的衍生结构，建模过程中规避了非特征化的自由曲面，全部采用参数化特征构建，保证模型的可编辑性与工程实用性，结构上清晰展现了万向联轴器补偿两轴间安装误差、传递大扭矩的核心设计逻辑，各连接部位的配合关系完全符合实际机械装配要求。
