带锚定底座的双管立式支撑管架

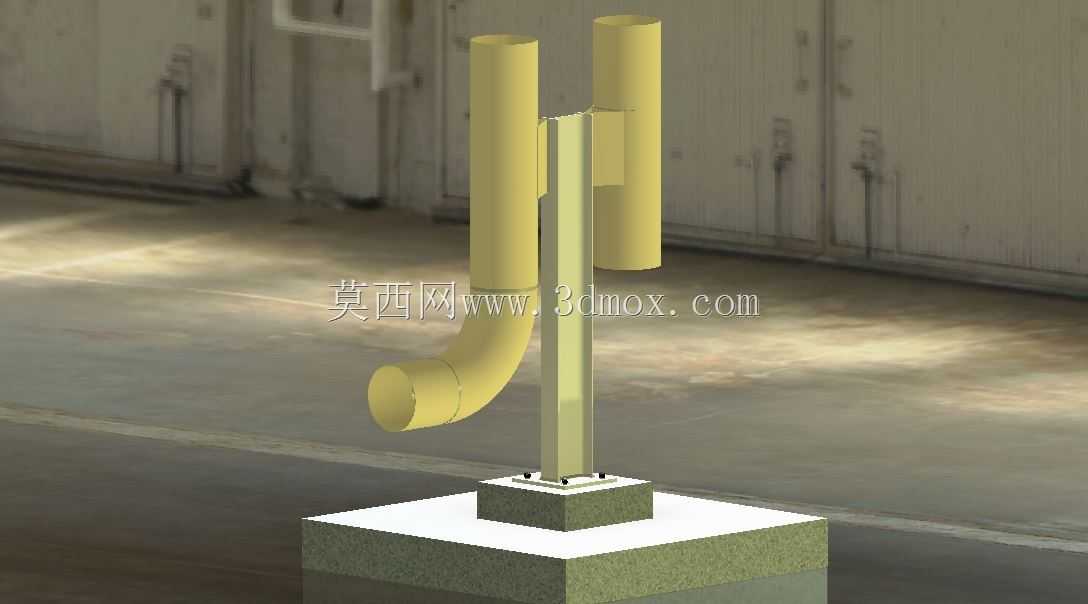

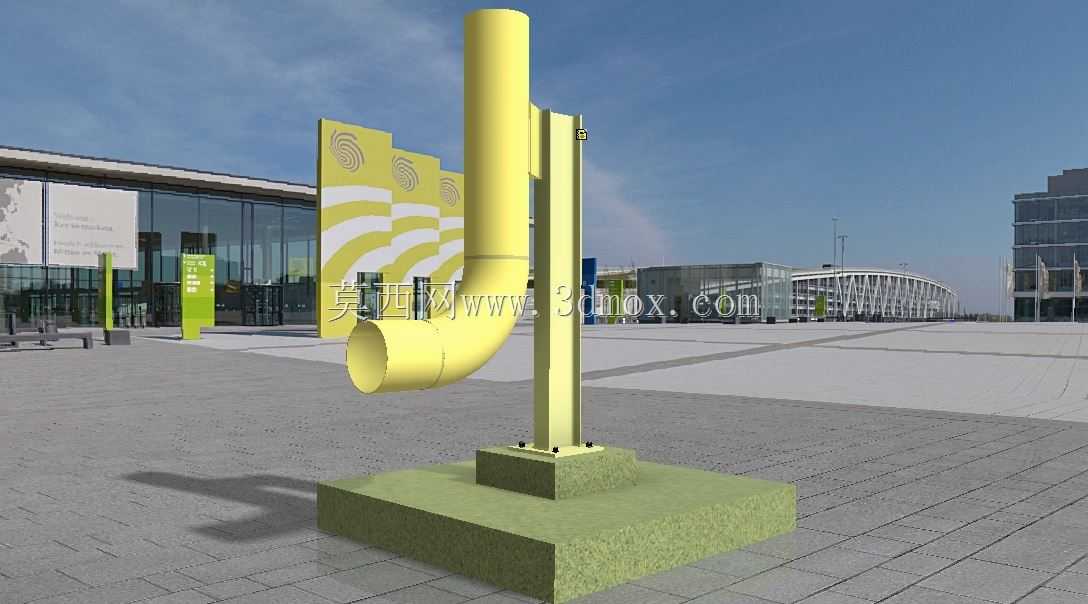

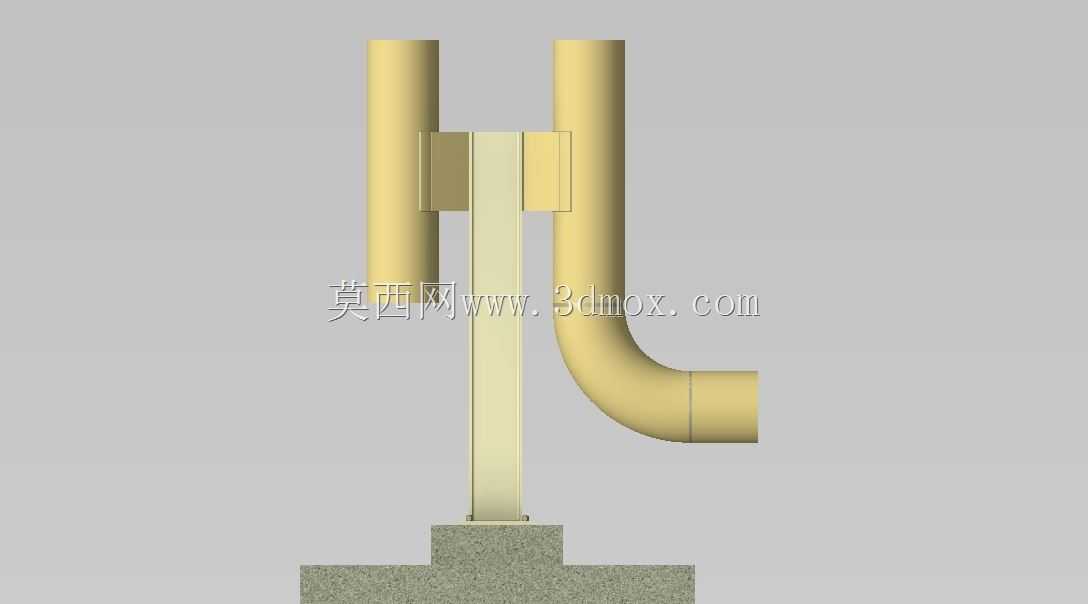

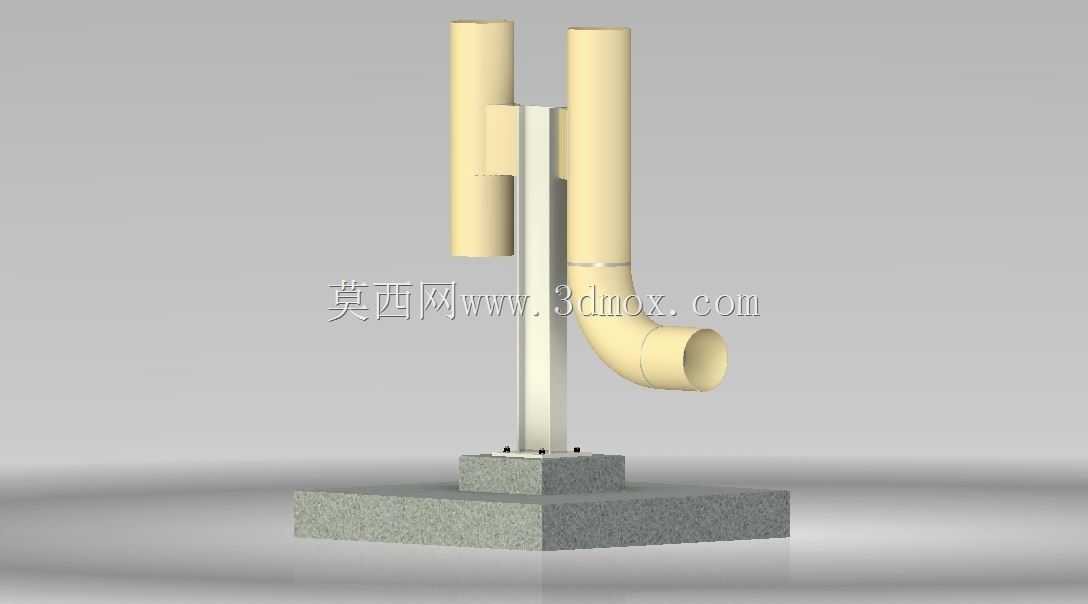

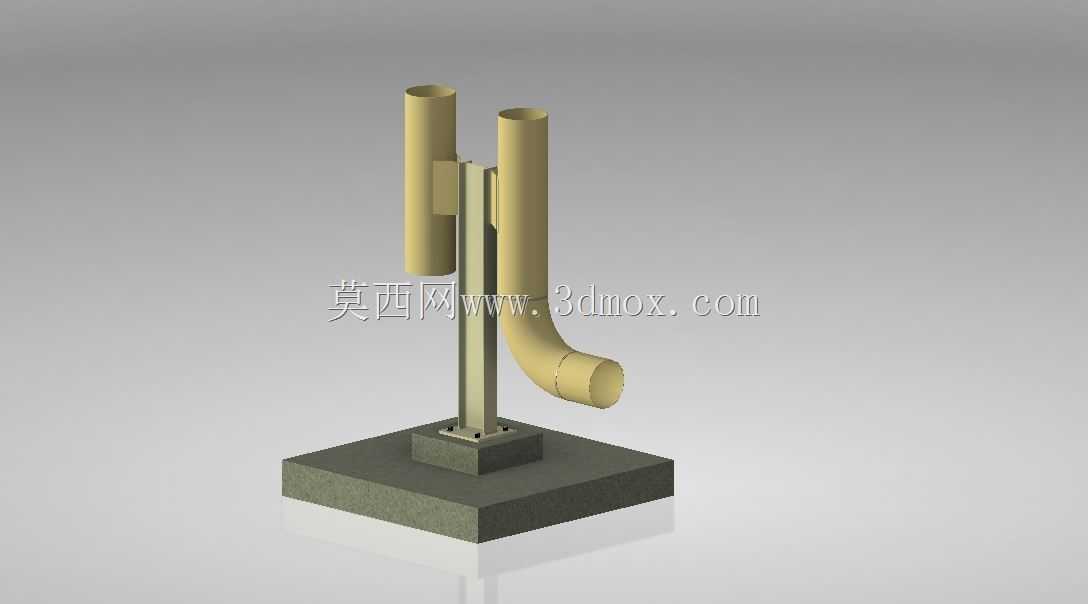

在市政给排水、工业流体输送、厂区工艺管线布设场景中，这类带锚定底座的立式双管支架是管线布设环节的核心支撑构件，主要承担竖向管道与转向弯管的承重、限位、防晃作用，避免管线因自重、流体冲击、外部振动产生位移或接口渗漏。从结构设计逻辑来看，该支架采用分层受力的设计思路，底部为两层阶梯式混凝土配重基座，下层基座扩大接地面积，分散整体荷载至安装地面，上层基座通过预埋锚栓与竖向金属立柱刚性连接，锚栓点位对称分布在立柱法兰盘四角，安装时可通过调整锚栓紧固力矩校准立柱垂直度，抵消地面不平整带来的安装偏差。竖向立柱采用矩形截面金属型材，相比圆管立柱具备更好的抗侧向弯曲性能，可同时承载两根平行布设的竖向管道，立柱上部设置的夹持抱箍采用分体式结构，抱箍内弧与管道外径完全贴合，安装时无需在管道外壁焊接固定件，避免破坏管道防腐层，适配不同材质的流体输送管道。其中一根管道在支架下部设置90度弯管转向，支架在弯管段对应的位置预留了足够的安装间隙，不会对弯管的热胀冷缩位移形成硬性约束，同时立柱的夹持位置避开了管道焊缝、法兰接口等薄弱部位，防止应力集中导致的管道损坏。从安装边界来看，该支架的基座接地尺寸适配常规厂区管廊、设备旁侧的地面安装条件，竖向支撑高度覆盖常规离地布设的管线标高需求，双管并行的排布方式可减少支架布设数量，降低管线支撑系统的整体材料成本。实际应用中，这类支架可根据输送介质的温度、管道自重调整抱箍的紧固力度，对于存在温度变形的管线，可在抱箍与管道之间增设柔性垫层，既保证管道固定可靠性，又能释放管道轴向热位移，避免管道热胀应力传递到支架基座造成结构损坏。
