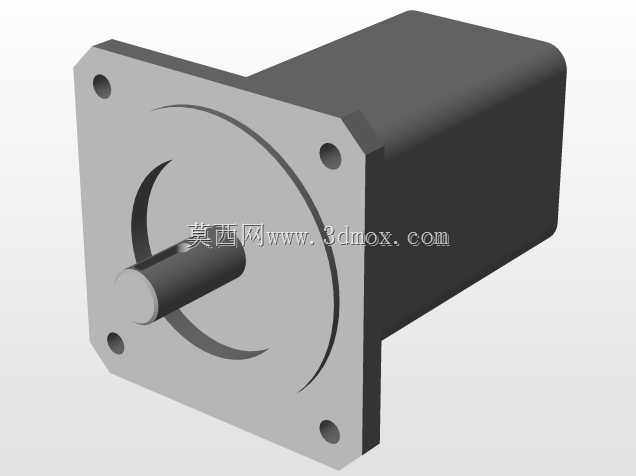

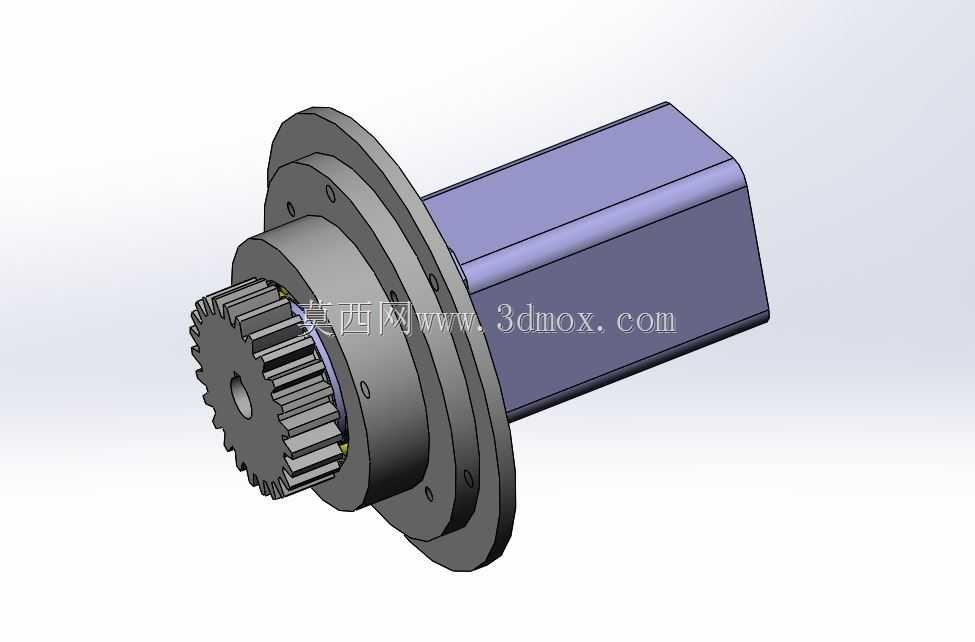

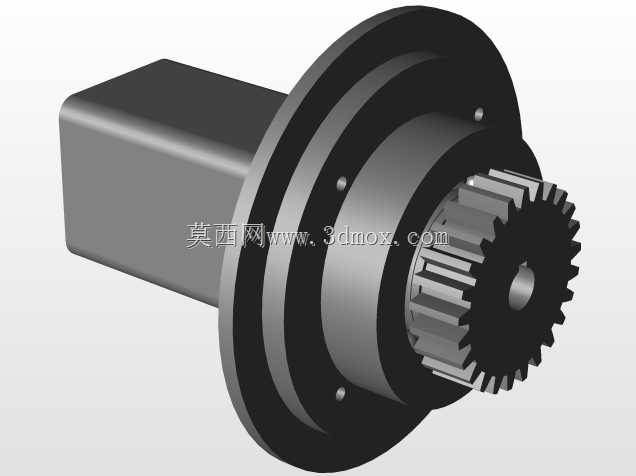

旋转轴系配套轴承连接传动结构

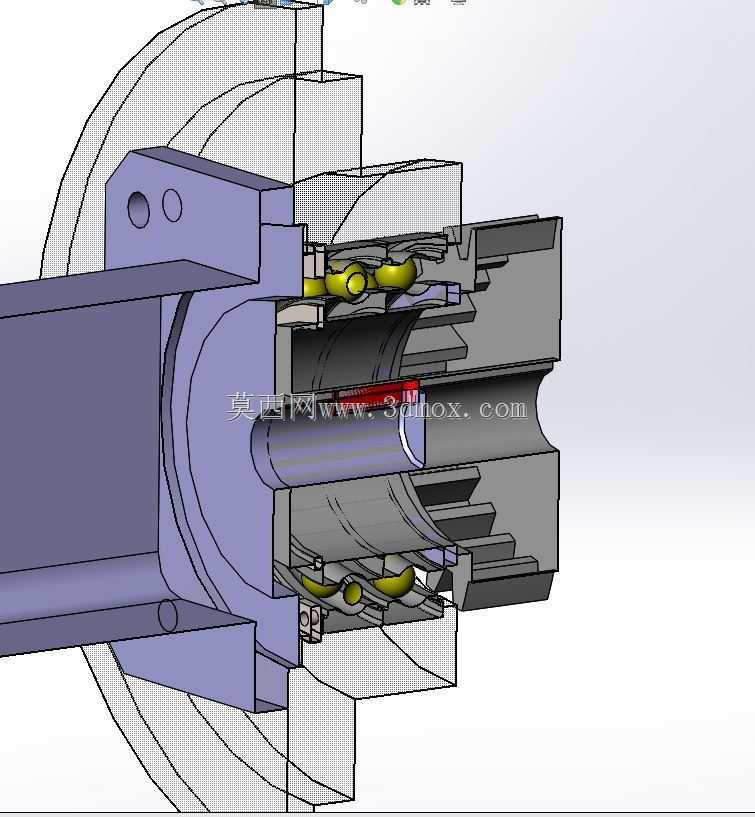

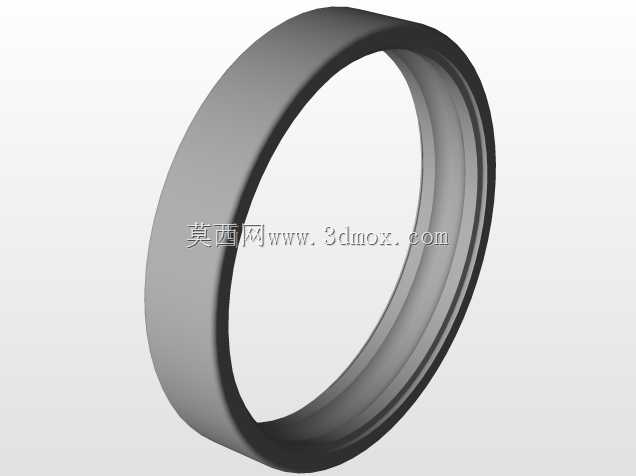

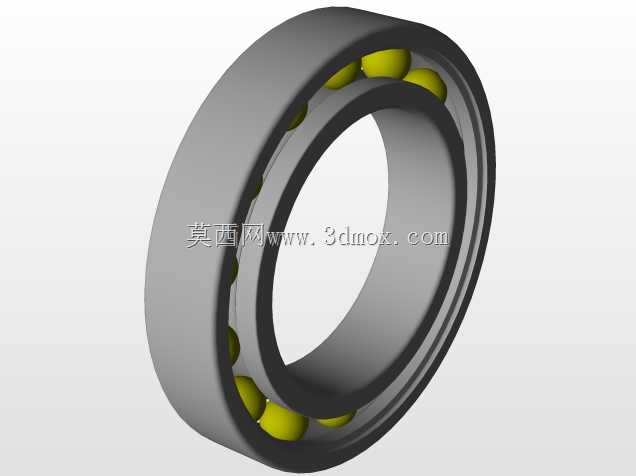

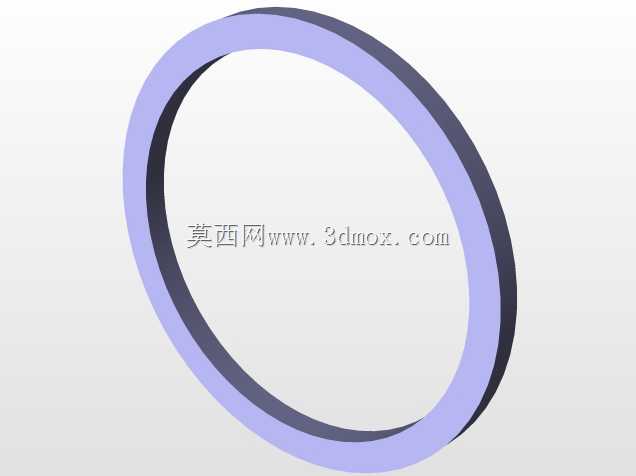

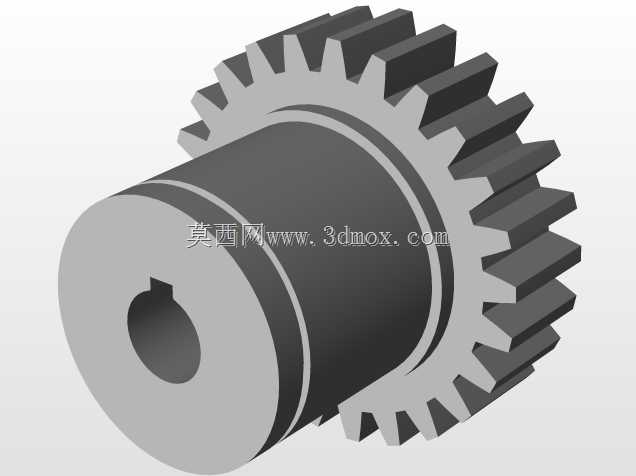

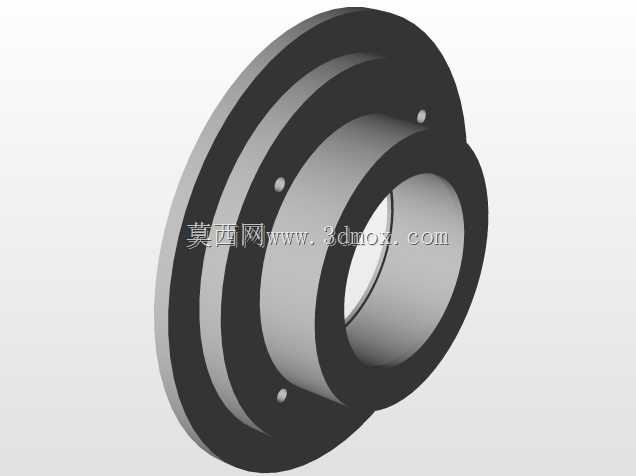

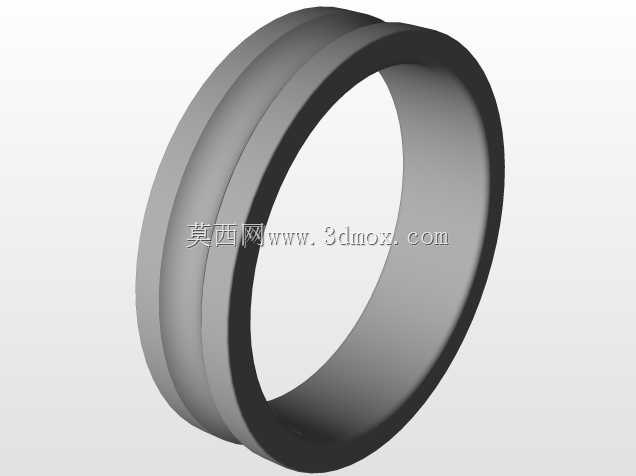

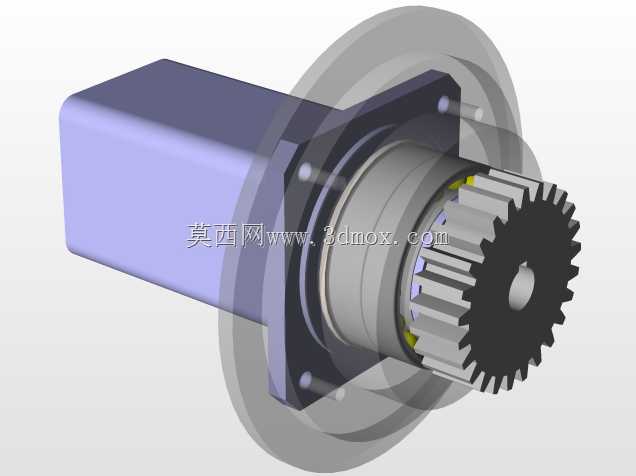

该结构主要应用于需要实现轴系回转动力传递、同时承受径向与复合轴向载荷的工业传动场景，常见于中小型动力输出单元、精密回转工作台、输送线驱动端以及专用设备的旋转执行端，核心作用是在支撑旋转轴件的同时，保障回转过程的同轴度，降低转动摩擦损耗，抵消轴系运转过程中产生的窜动载荷。从结构设计逻辑来看，该组件采用剖视视角呈现的内部布局，将滚动体均匀布置在内外滚道之间，两侧配套设置了密封与定位结构，既可以阻挡外部粉尘、切削液等杂质进入滚道磨损滚动体，也能避免内部润滑脂泄漏，延长组件的维护周期。设计过程中优先考虑了安装边界的适配性，轴段配合位置采用阶梯轴定位方式，外圈与安装座孔采用过渡配合基准，安装时不需要额外加工复杂的定位槽，仅通过轴肩与座孔台阶即可完成轴向限位，适配常规的公差配合要求，能够直接替换同尺寸规格的标准回转支撑组件，降低设备改造成本。在功能特性层面，该结构的滚动体采用对称排布方式，相比单排滚动体结构，能够承受更大的倾覆力矩，在轴端存在偏载的工况下依然可以保持稳定的回转精度，不会出现卡滞或晃动量超标的问题。实际应用中，该结构可以适配中等转速的传动场景，滚道的曲率设计经过匹配优化，滚动体与滚道的接触应力分布均匀，长期运转下的磨损量控制在合理区间，不需要频繁调整间隙。从安装尺寸来看，该结构的轴向总长度控制紧凑，径向尺寸与常规同载荷等级的轴承组件接近，不需要额外放大安装座的空间，对于设备布局紧凑的场景十分友好，安装时仅需要按照同轴度要求完成轴与座孔的对中，锁紧端部的固定件即可完成装配，不需要复杂的调试工序。在日常运维过程中，该结构的注油位置预留合理，可以在不拆解整体组件的情况下完成润滑脂补充，适合在连续运转的生产线上使用，减少停机维护的时间。
