万升容量立式香槟工艺储罐结构设计

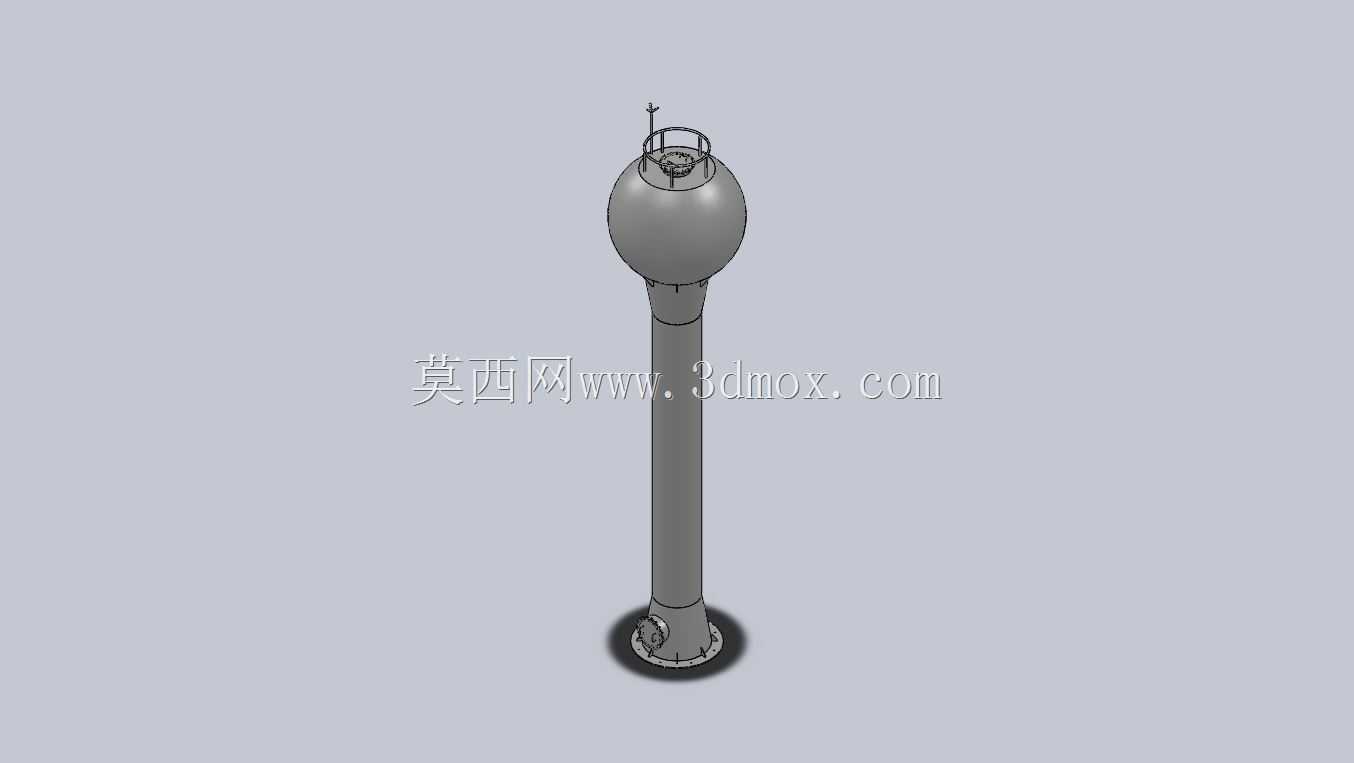

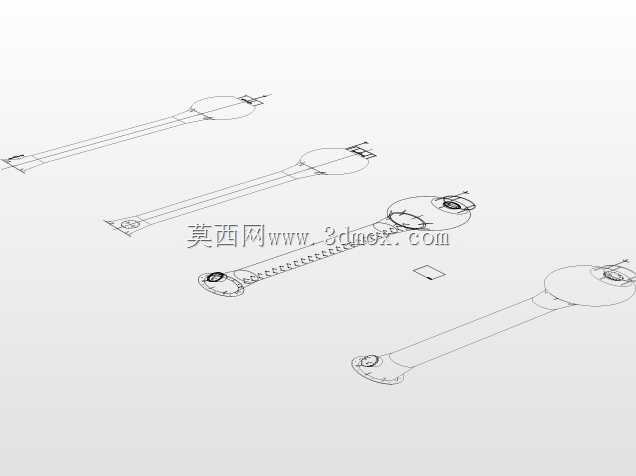

该立式罐体主要面向起泡酒类生产的后熟与储放环节，在酒庄灌装前的工艺段承担带压静置、酒体熟成作用，也可适配同类需控温、承压的液态物料暂存工况。罐体总容积达10000升，采用细长立柱式布局，底部通过法兰盘与基础预埋件连接，安装时需校核地面水平度与承载能力，周边预留操作与检修通道。上部球形封头区域设置检修人孔与安全附件接口，顶部护栏保障巡检作业安全，长管段主体为承压储液腔，底部出料口靠近基础位置，便于管路对接与残液排空。设计阶段优先考量承压稳定性，球形封头可均匀分散内部气压，降低应力集中风险；细长筒身经过壁厚校核，兼顾结构强度与材料成本。底部支座采用法兰连接形式，既保证罐体垂直度，也方便后期拆装移位。接口布局遵循工艺管线走向逻辑，出料、排气、安全附件接口位置错开，避免管路干涉。建模过程中对封头与筒身的过渡段做了连续曲面处理，消除应力集中的几何突变，法兰盘的螺栓孔位按照标准均布，保证安装互换性。顶部护栏与罐体采用可拆卸连接，方便运输与现场组装。该结构适配厂房层高较高的生产场地，立式布局相比卧式储罐更节省平面占地，同时利用液位高度差可辅助出料，减少输送泵的能耗。在实际选型中，需结合厂房净高确认罐体总高度，核对吊装通道尺寸，基础施工时预埋对应规格的地脚螺栓，罐体就位后先调平再紧固螺栓，随后进行水压试验验证密封性与承压能力。日常巡检重点关注顶部安全附件、法兰密封面以及底部出料阀的工况，该三维模型完整还原了各部件的装配关系，可直接用于布局校核、工艺演示与结构优化参考。
