带传动式自激摆振电机教学演示结构

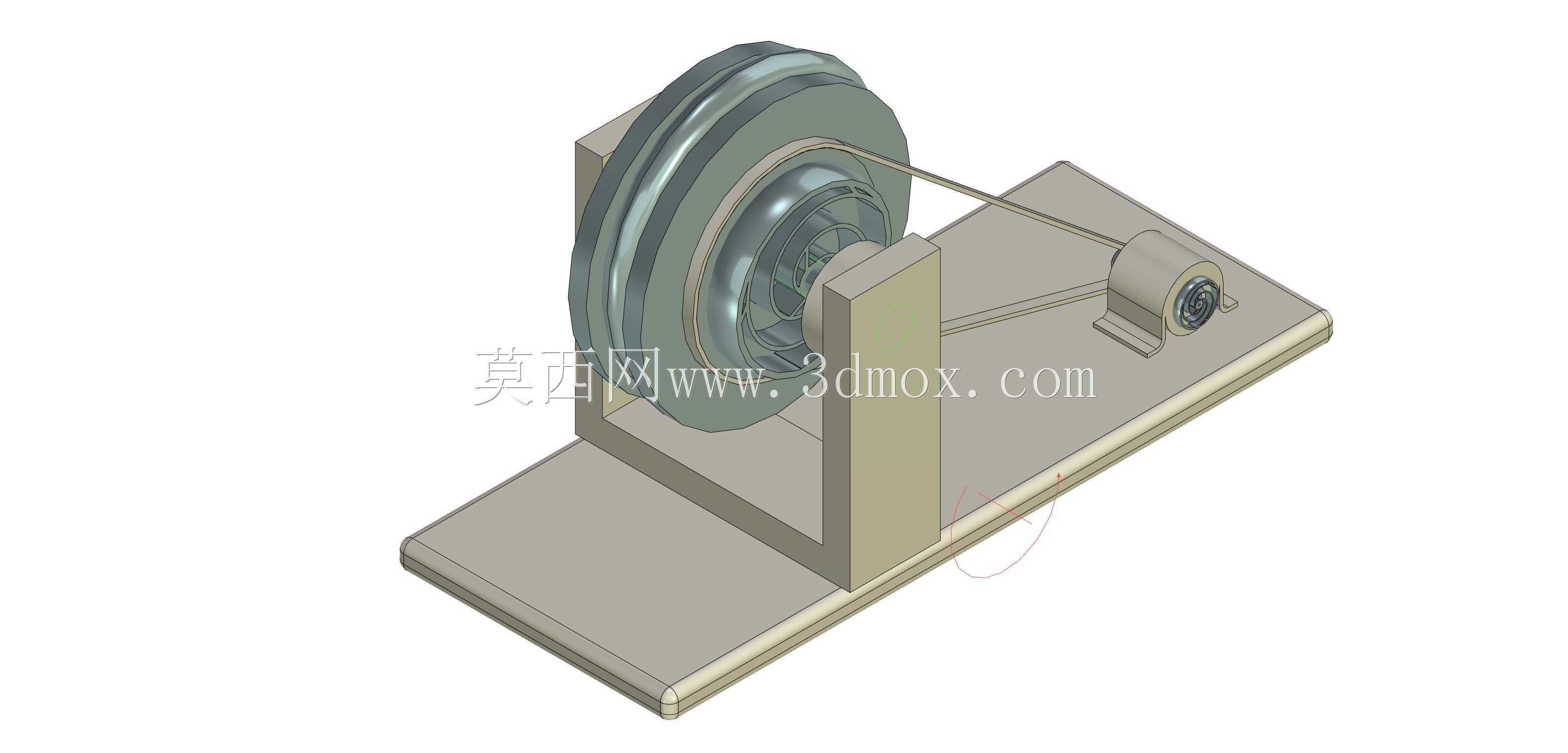

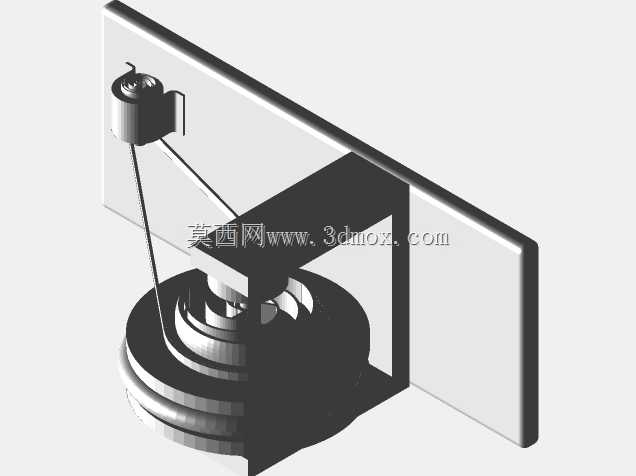

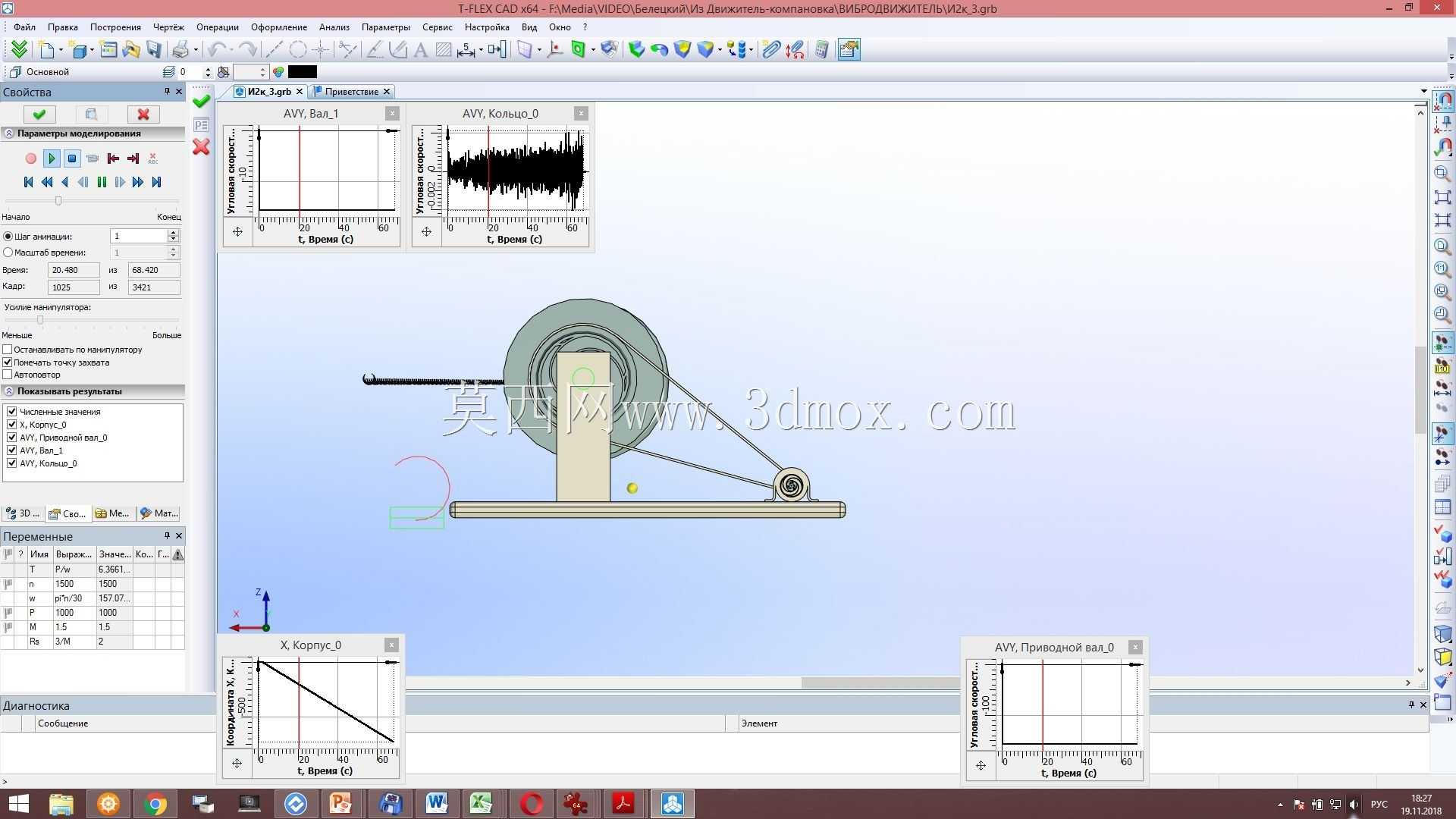

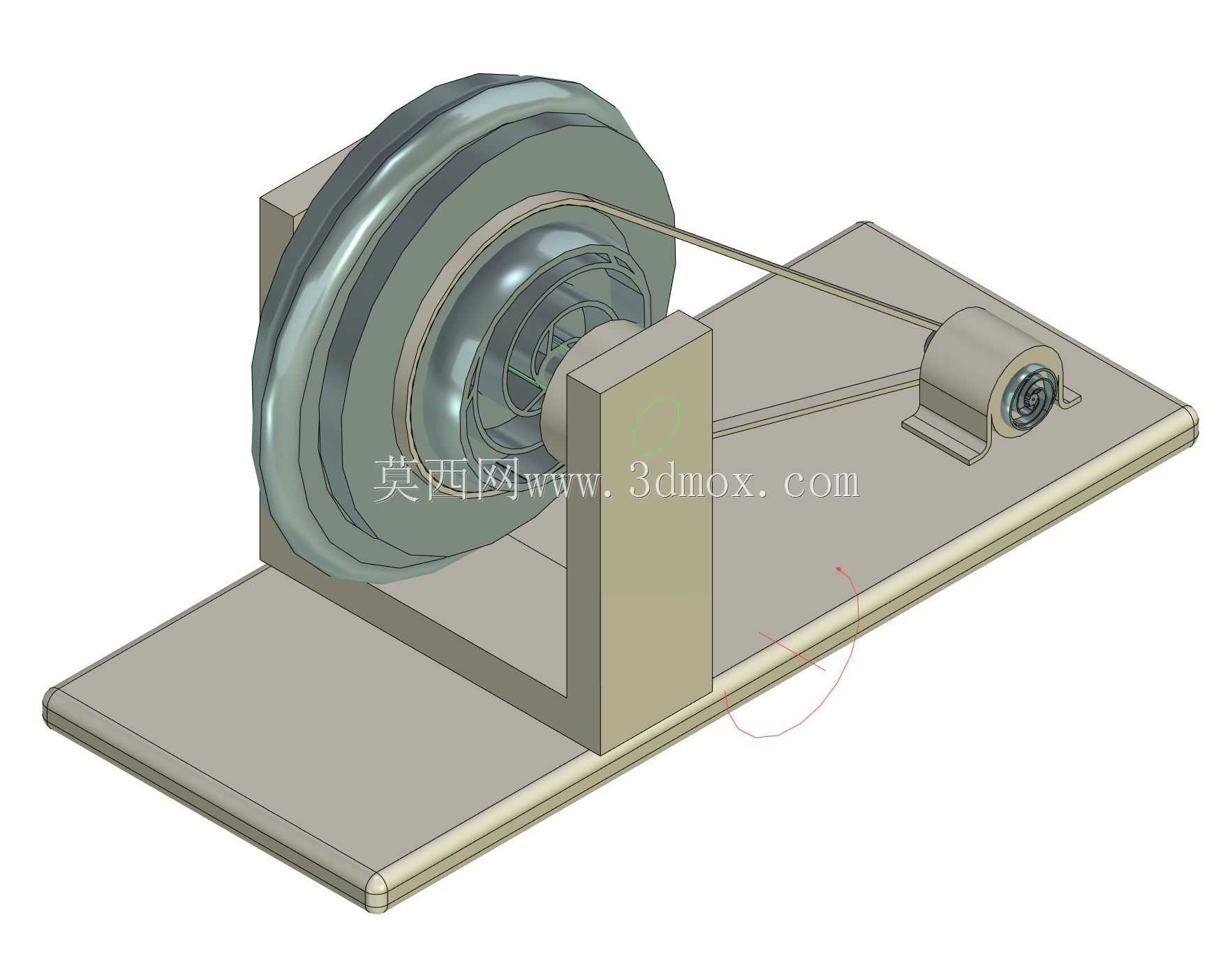

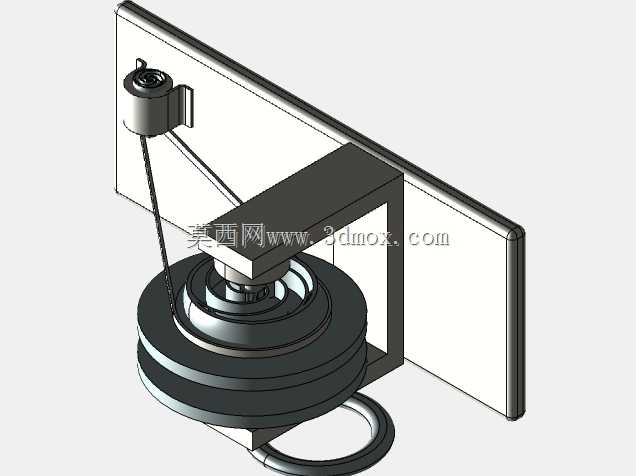

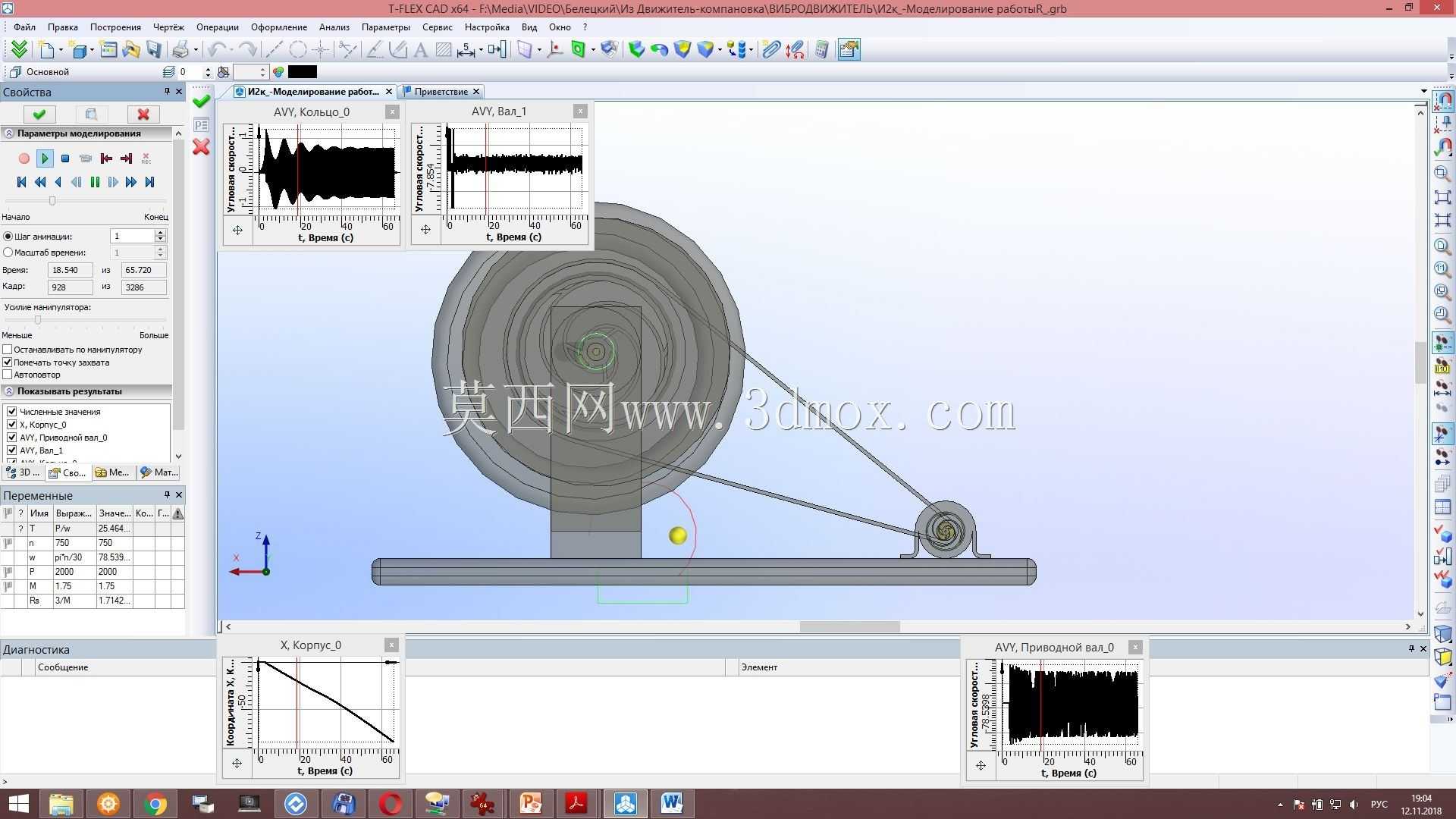

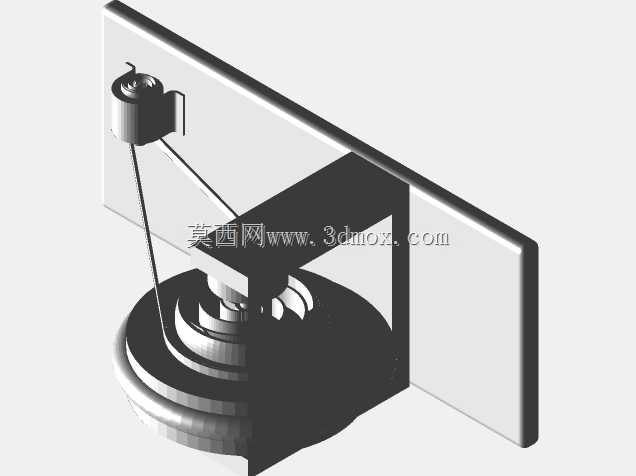

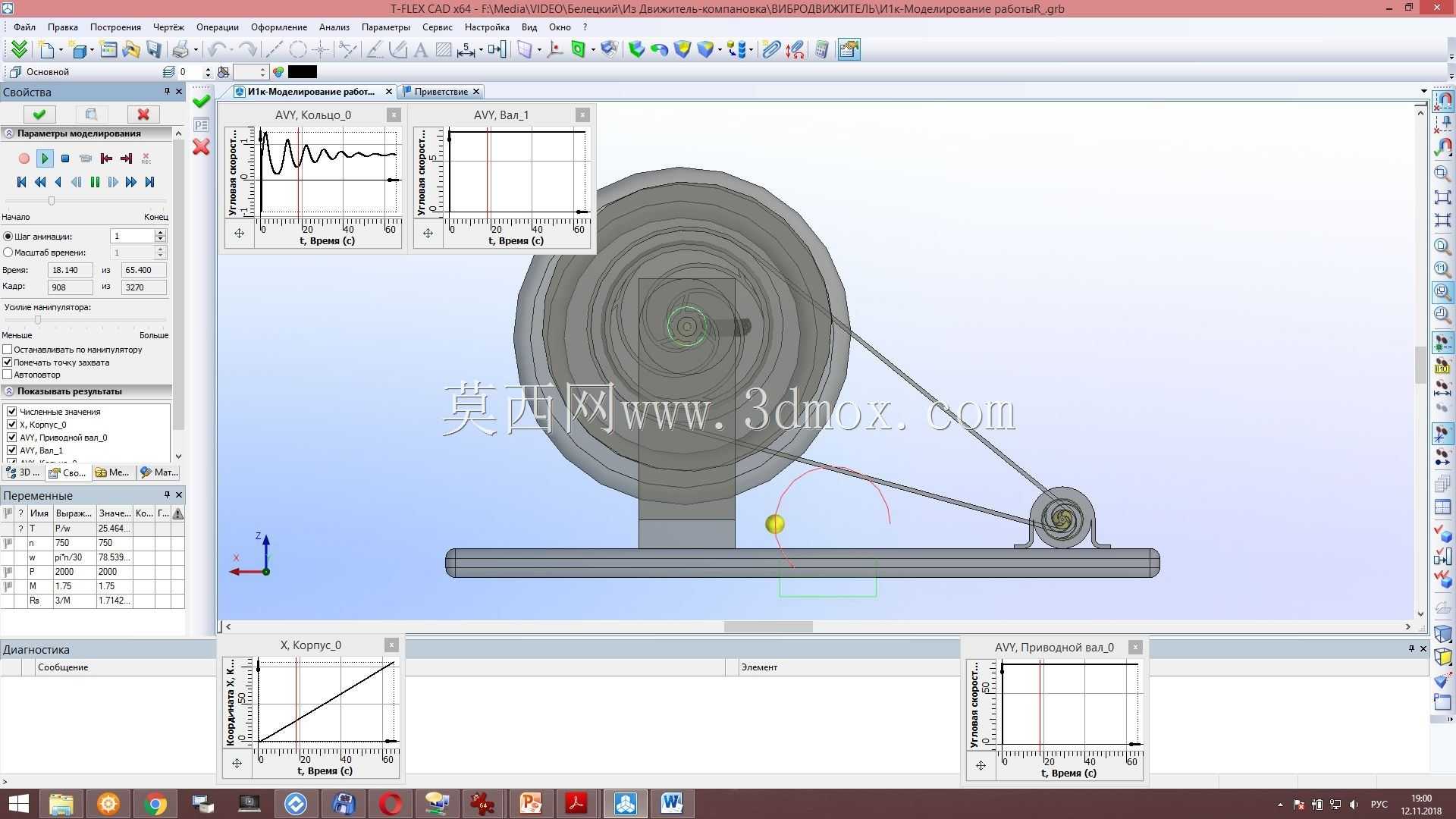

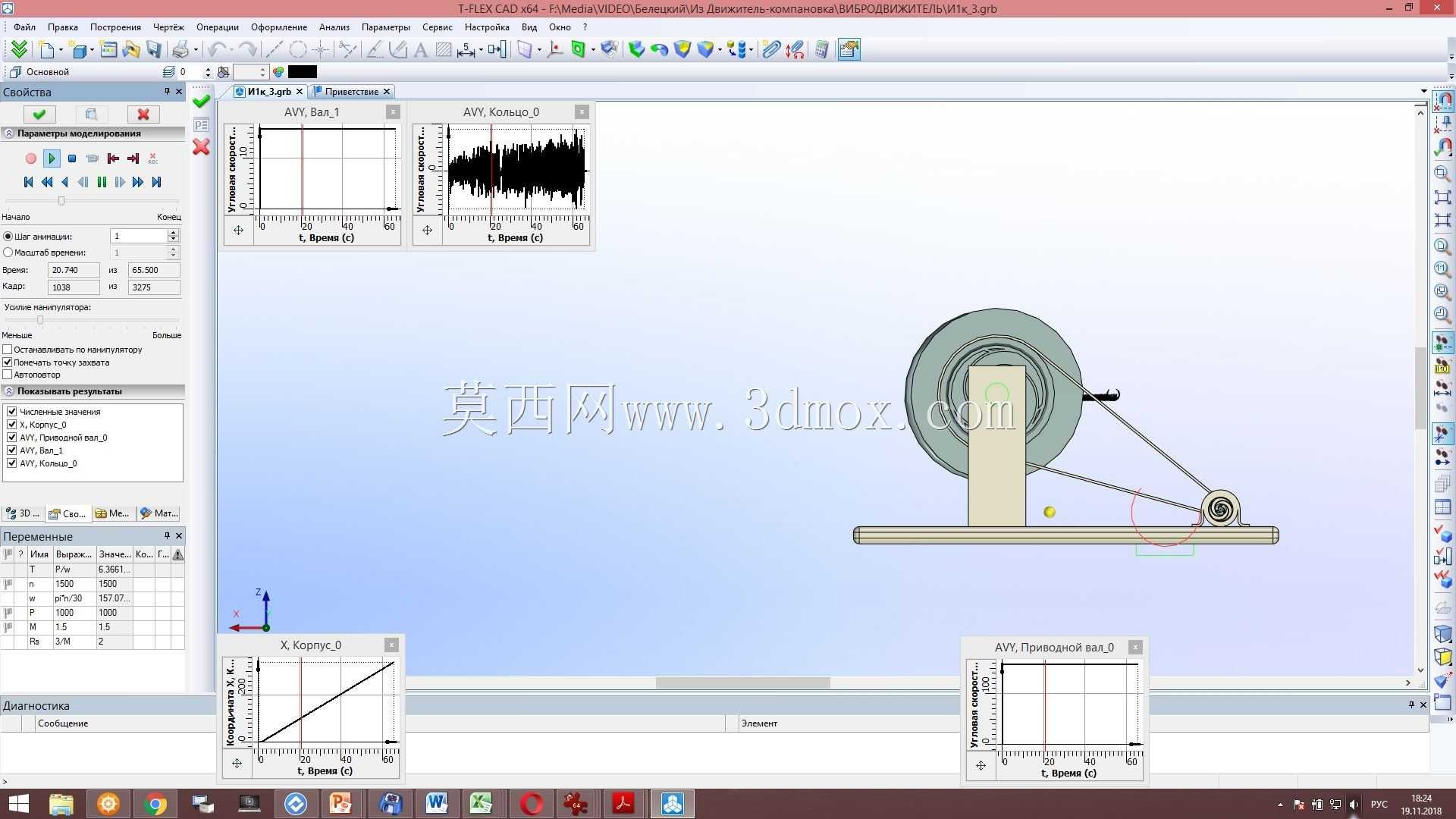

这套自激摆振电机结构，主要面向高校机械原理、动力学相关课程的实验教学场景，也可作为小型振动发生装置的原理验证载体，帮助从业者直观理解自激振动的产生逻辑与能量传递路径。整套装置采用卧式布局，核心由摆轮组件、带传动副、驱动电机、安装底座四个部分构成，安装底座采用平板式结构，预留了标准的安装孔位，可直接固定在实验台架上，整体安装边界不超过常规教学实验台的单工位尺寸，无需额外改造台架即可完成布设。设计过程中，针对自激振动的两种运动方向分别做了结构适配，可分别演示正向、反向驱动下的摆振状态，摆轮通过支架垂直固定在底座一侧，驱动电机布置在底座另一侧，二者通过平带传递动力，带轮的中心距经过反复校核，既保证传动过程中皮带不出现打滑跳齿，也避免张紧力过大带来的额外负载干扰振动特性。在功能特性上，这套结构可复现振动驱动过程中平台的加速度变化、位移响应规律，建模时针对不同的实验场景做了摩擦参数的差异化设置：演示振动电机运行状态时，在摆锤与平台的接触位置、转动副位置加入符合实际工程场景的摩擦系数，还原真实运行中的阻尼特性；若要演示理想状态下的自激振荡维持模式，仅在摆锤与接触圆盘的位置保留摩擦参数，其余铰接位置按理想无摩擦状态设置，方便使用者对比不同阻尼条件下的振动维持效果。实际使用中，这套结构可帮助设计人员快速验证摆振驱动的参数匹配关系，比如摆轮的偏心距、带传动的传动比、驱动电机的转速区间对自激振动幅值、频率的影响，避免在实际振动设备开发过程中反复打样调整参数。结构的所有转动部件都做了同轴度约束，摆轮的支撑支架采用对称式立板结构，保证摆轮高速摆动时不会出现侧向窜动，驱动电机的安装座设置了长条形调节槽，可快速调整皮带张紧度，适配不同实验工况下的传动需求。
