镂空加固型立式设备柜架结构设计

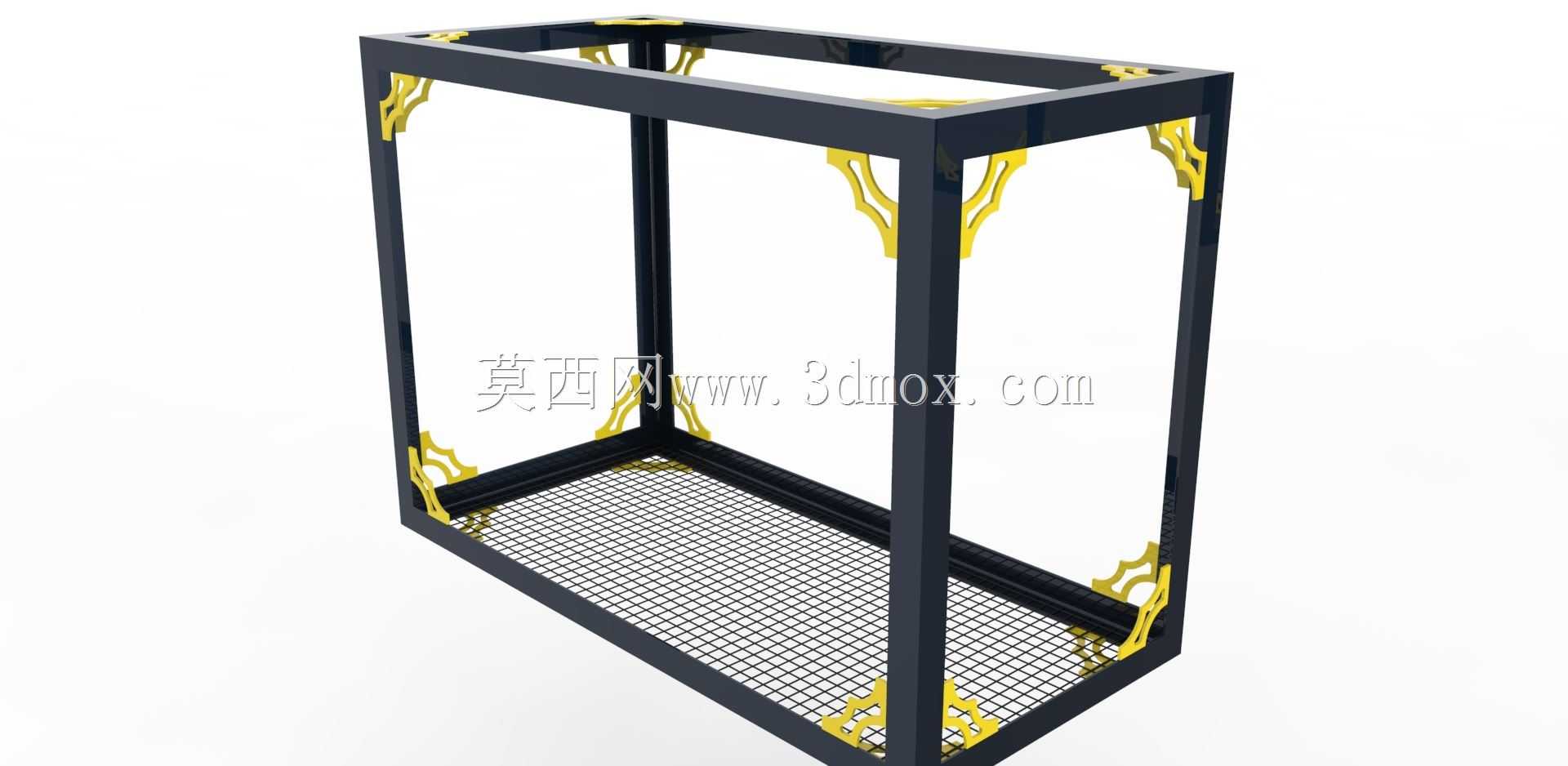

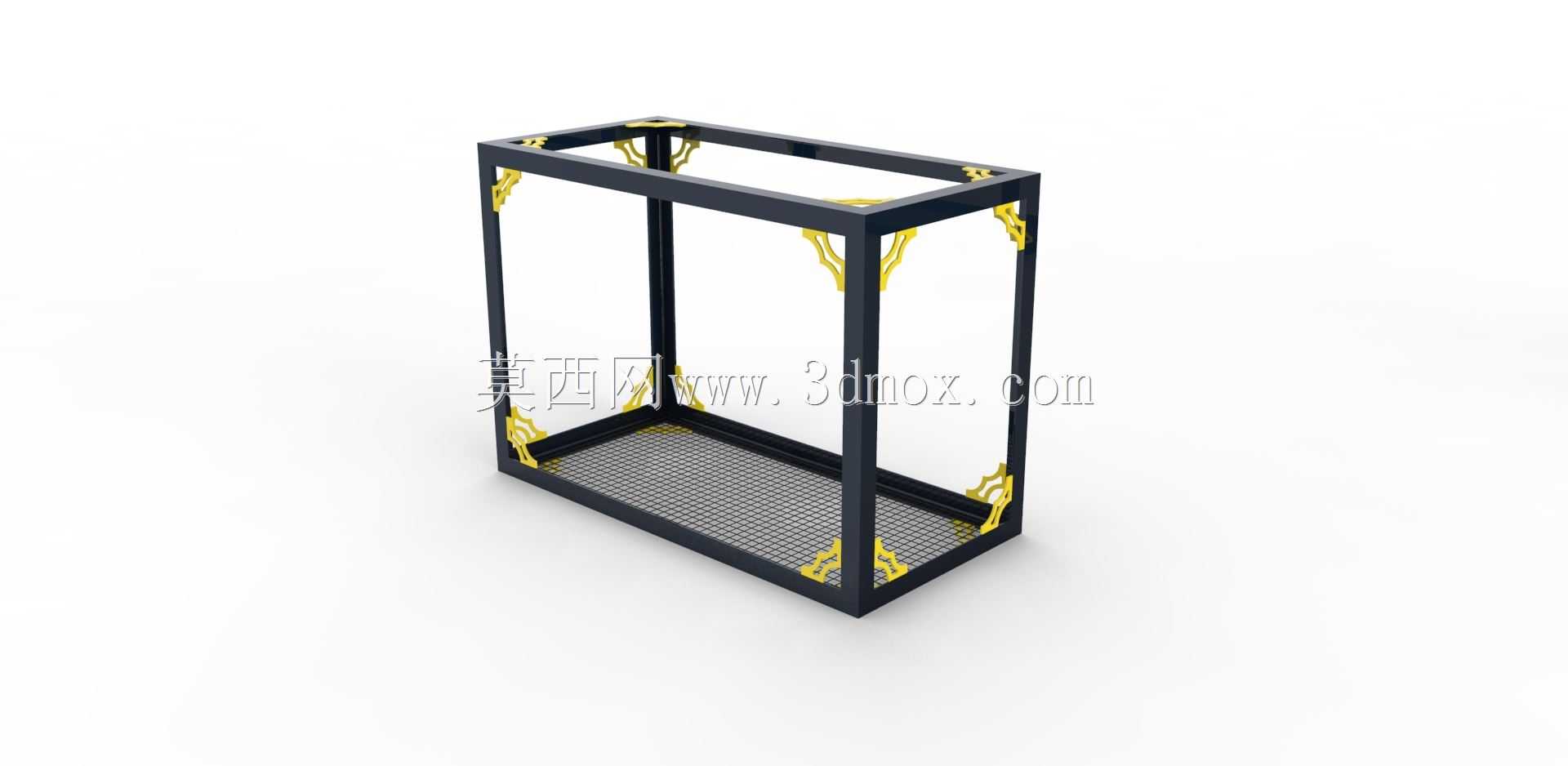

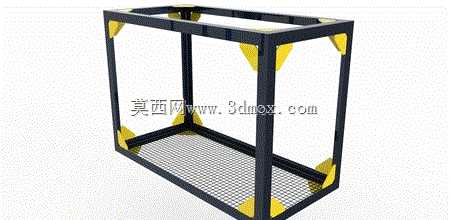

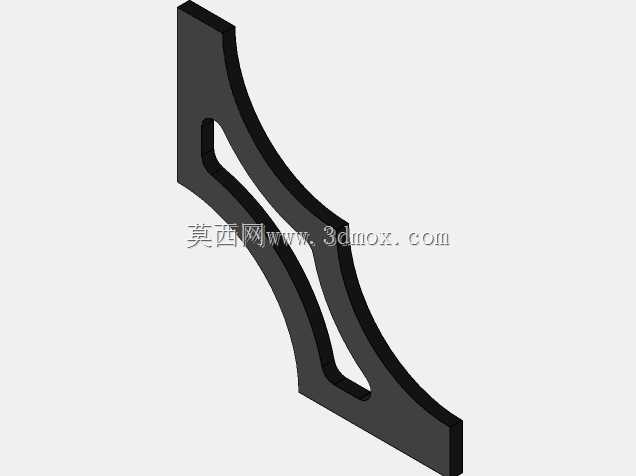

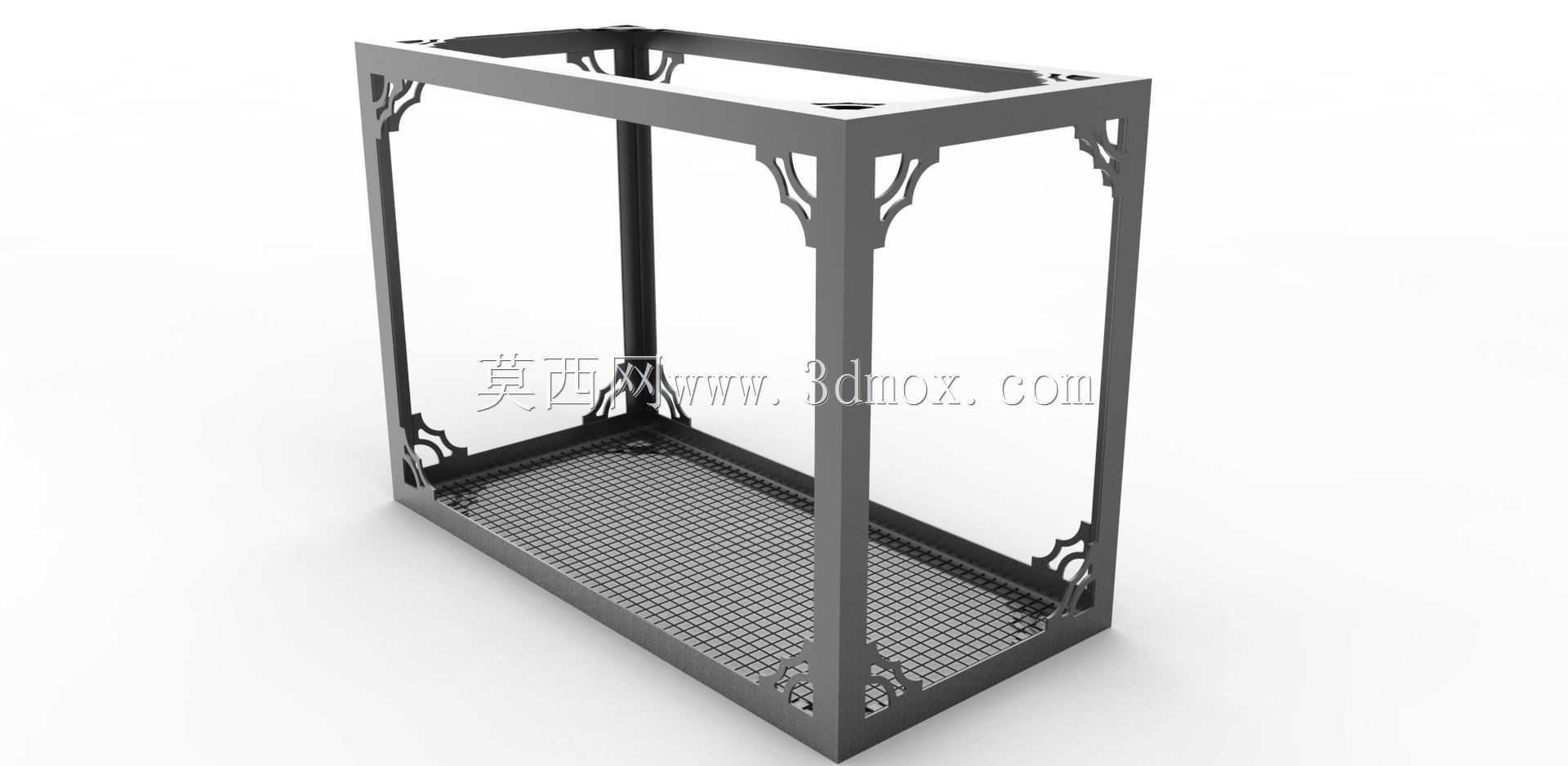

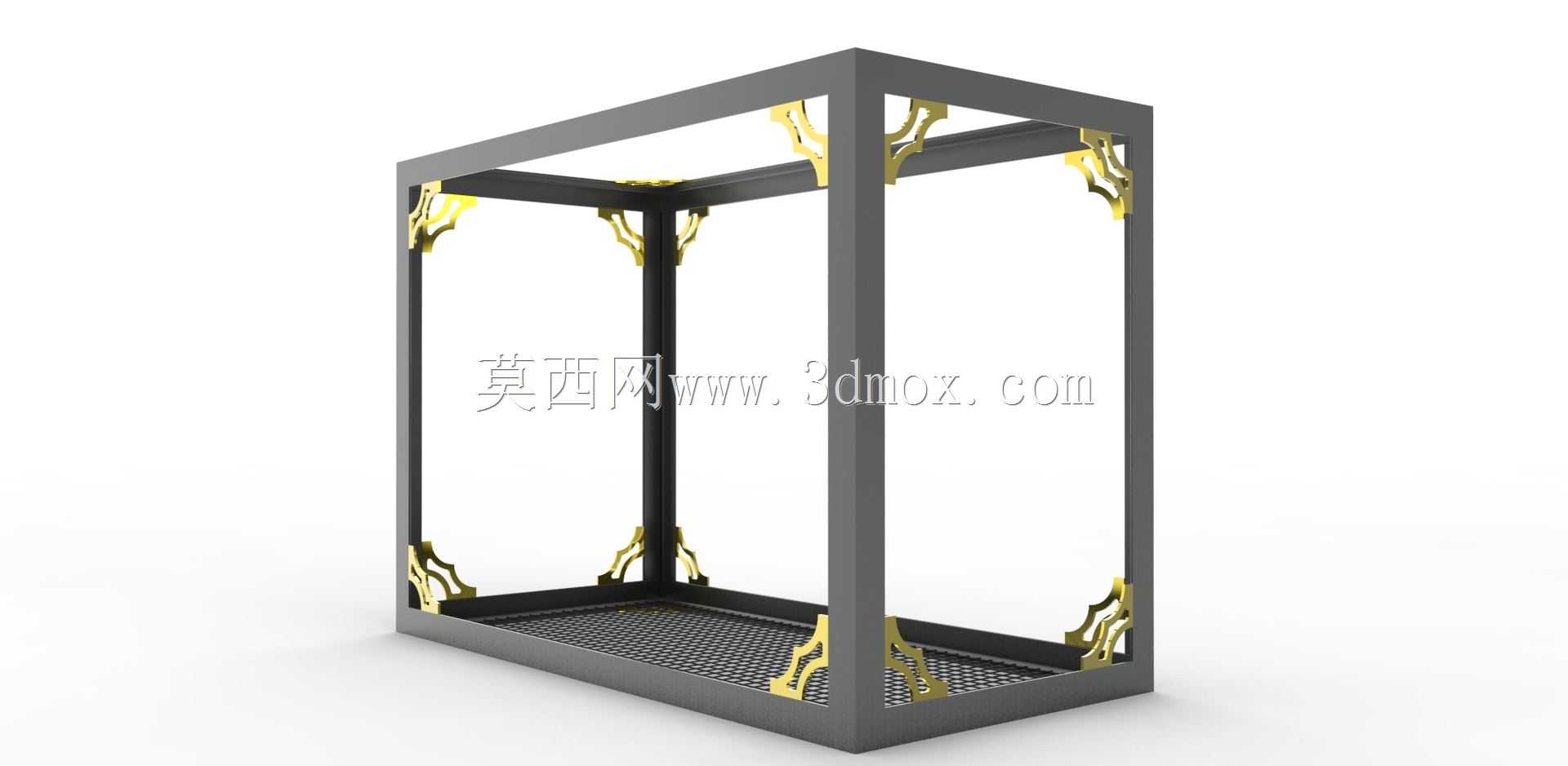

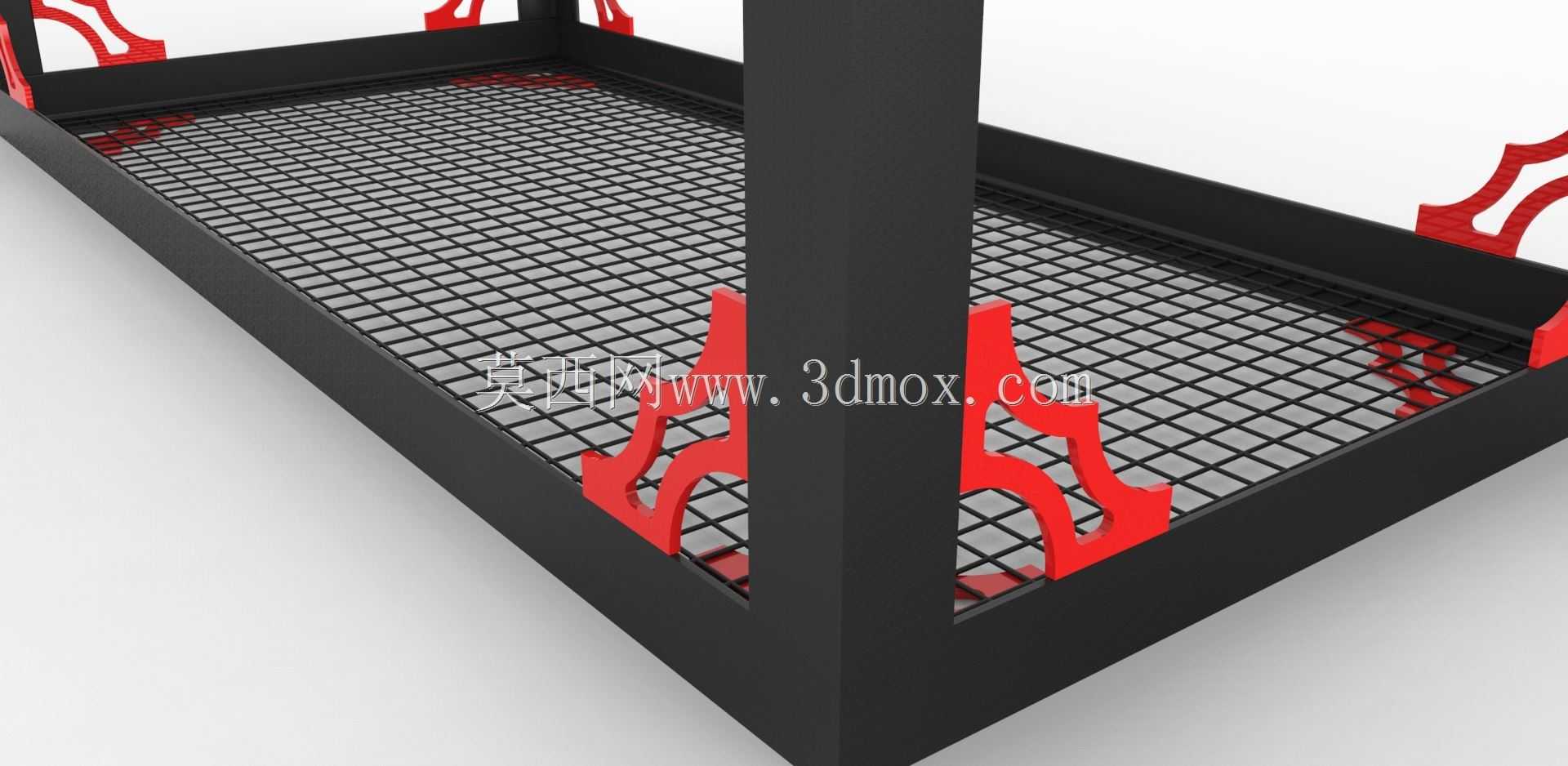

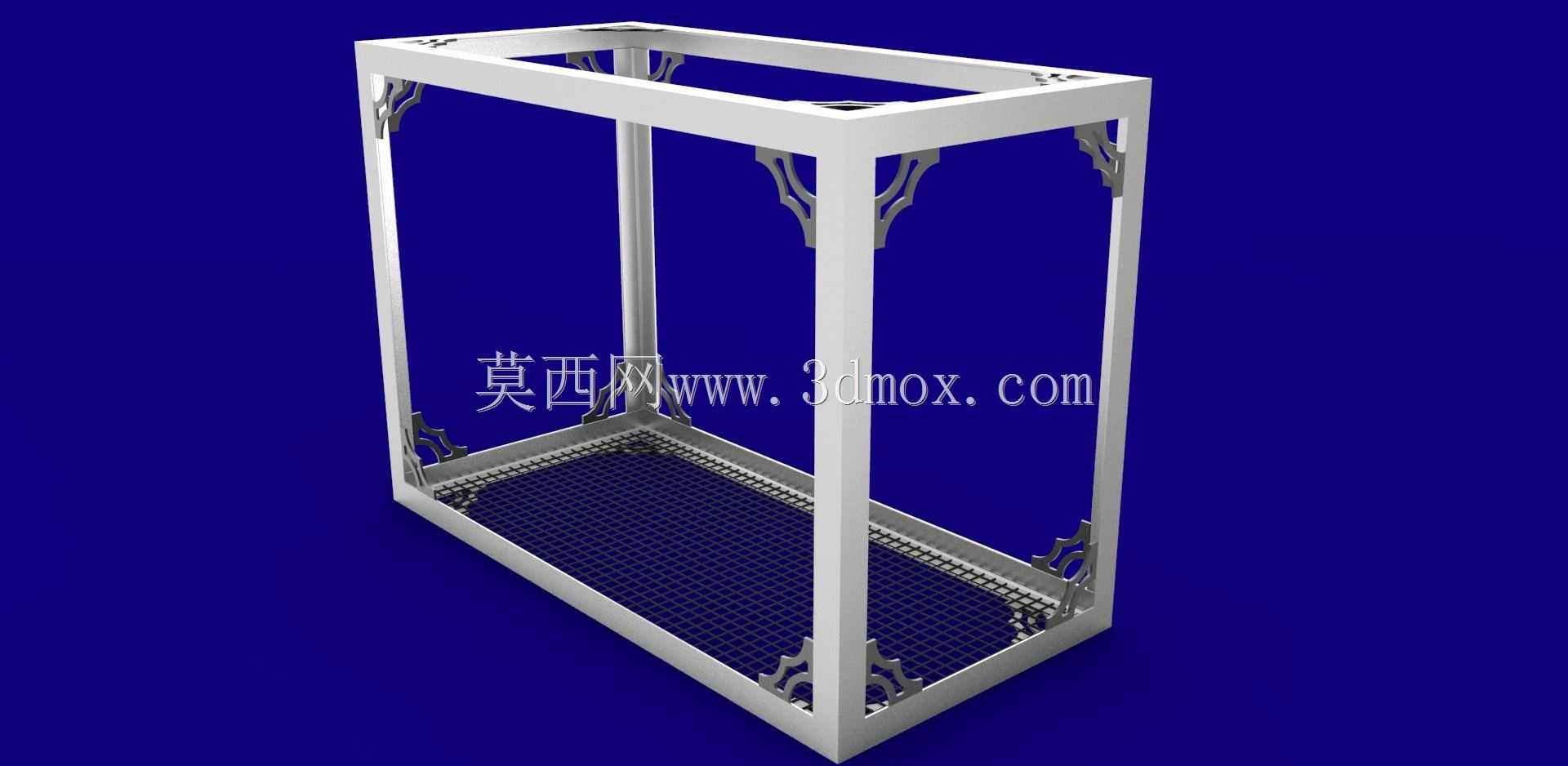

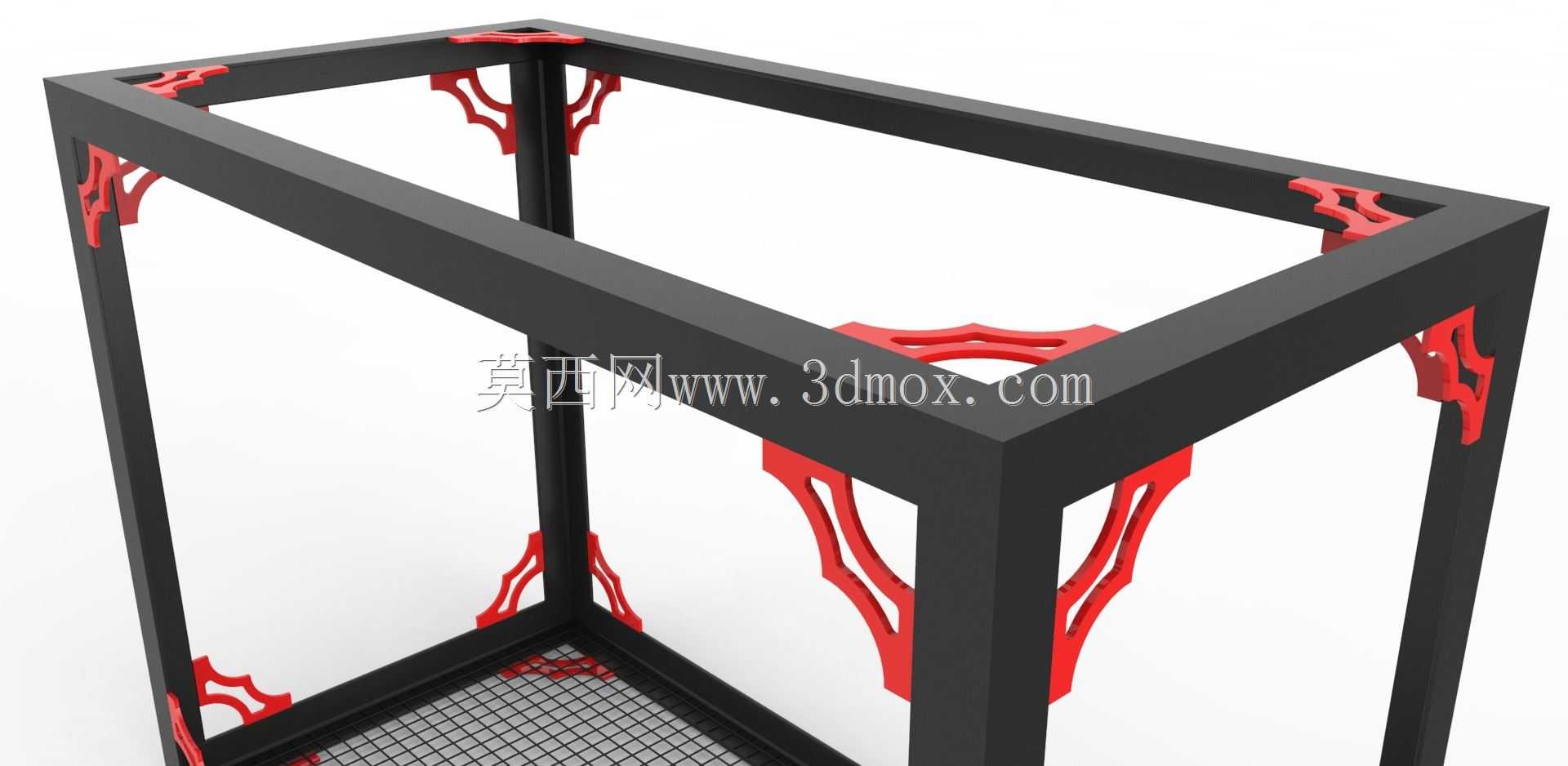

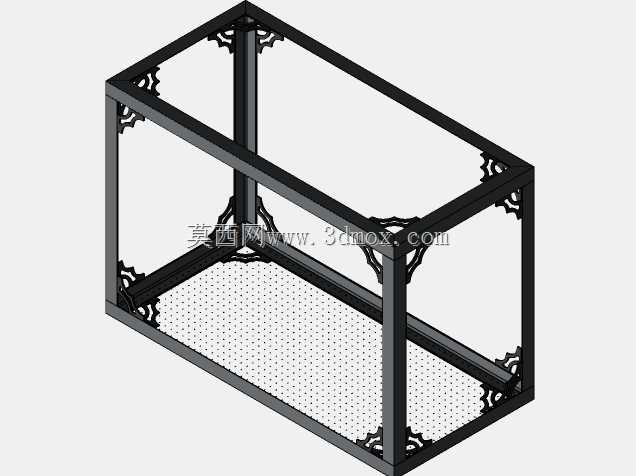

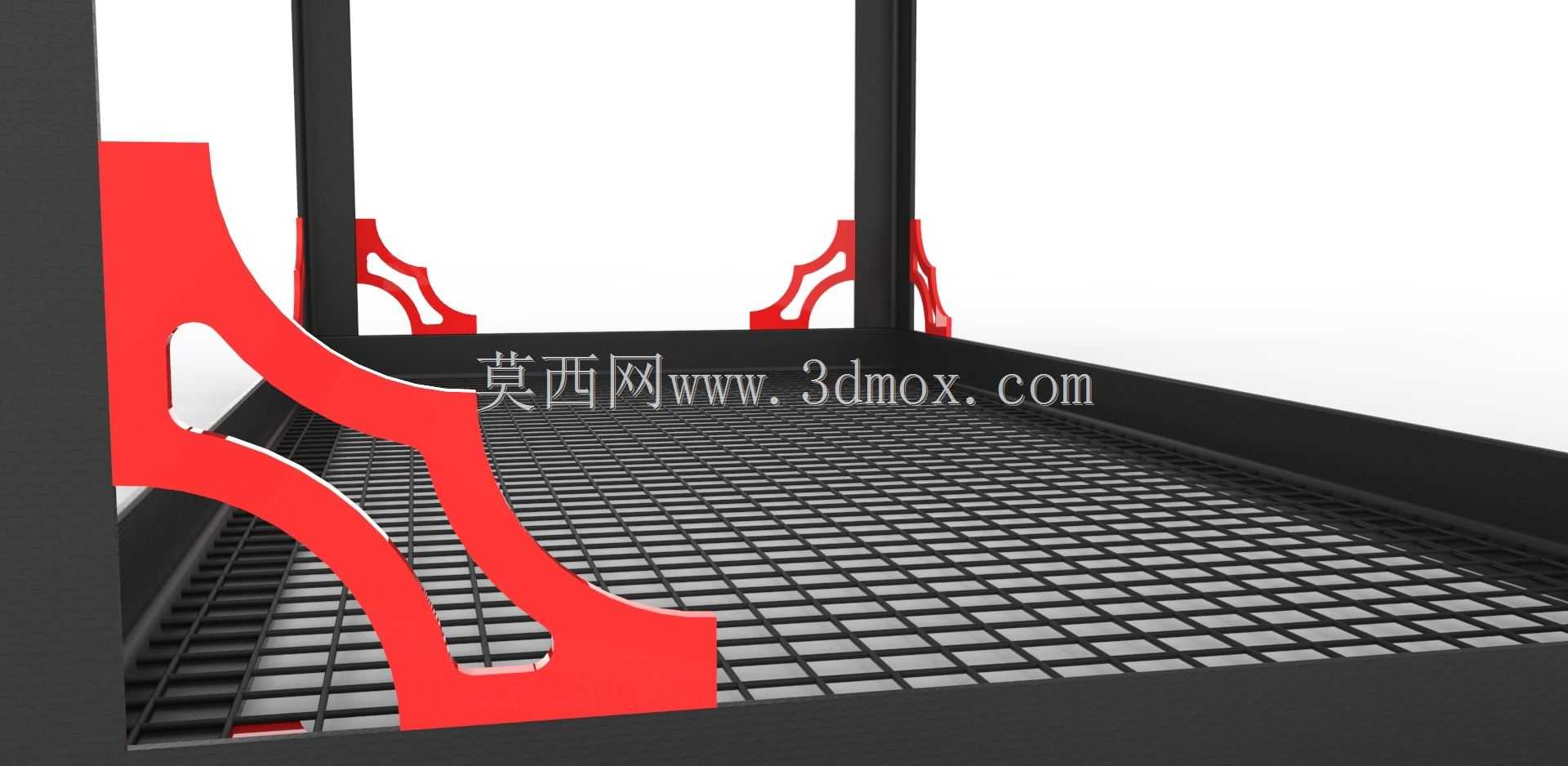

该框架结构在设计阶段优先考虑了立式柜体的受力传递路径，四根竖向方管作为主承重构件，承担顶部载荷与侧向倾覆力矩，上下两层矩形框通过角部连接件与竖管形成封闭的箱型受力体系，避免单点受力出现的局部形变。角部的红色镂空加固件并非装饰构件，其造型随角部应力分布走向做了挖空优化，在不增加整体重量的前提下，扩大了管件衔接处的接触面积，将竖管与横管交接处的集中应力分散到更大的粘接/焊接面上，同时镂空结构可作为装配定位卡口，安装时可先通过卡扣预固定管件位置，再完成锁固或焊接作业，降低现场拼装的对位难度。底部铺设的网格板采用网格式镂空设计，既可以承托柜内放置的设备、物料，也不会阻碍柜内空气流通，若用于网络机柜、工控机柜场景，可避免设备积热，网格的栅格间距也经过适配，常规小型元器件、接线端子不会从网格缝隙掉落，同时网格结构自身具备双向抗形变能力，相比整板减重超过40%。从安装边界来看，框架整体为规整长方体，所有外凸结构均为角部加固件，未超出管件外轮廓，安装时可紧贴墙面或并柜摆放，不会出现相邻柜体干涉的问题；框架顶部与底部的安装孔位可适配标准柜体面板、柜门的安装尺寸，可直接作为标准网络柜、储物柜、工业设备控制柜的内支撑骨架使用。在实际应用场景中，该框架可直接用于小型机房的壁挂/立式网络机柜骨架，也可作为家用衣柜、储物衣柜的内部金属支撑框架，替代传统木质框架提升整体结构刚度，也可作为工业检测设备、小型工控装置的外框机架，外部覆盖钣金或板材后即可形成完整设备壳体。设计过程中对框架的侧向刚度做了针对性优化，角部加固件的支撑筋走向同时覆盖竖直与水平方向的受力，当柜体受到侧向推力时，加固件可将横向力快速传递到相邻的横、竖管件上，避免角部出现开焊、断裂问题；框架的竖向管件预留了充足的拓展安装面，可根据使用需求在任意高度加装层板、安装导轨、设备固定条，适配不同尺寸的内置设备与储物需求。
