马桶水箱排水驱动阀结构设计

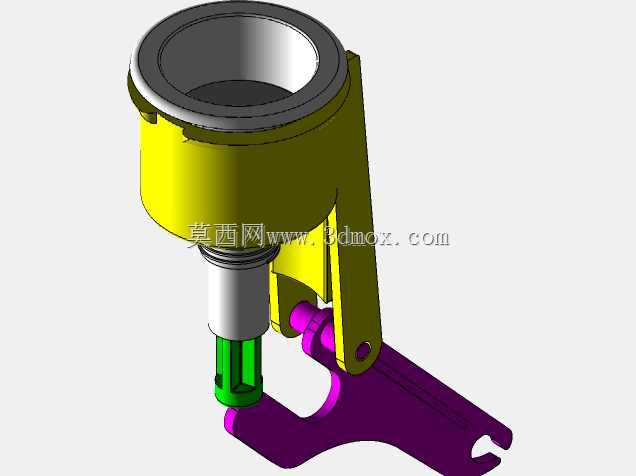

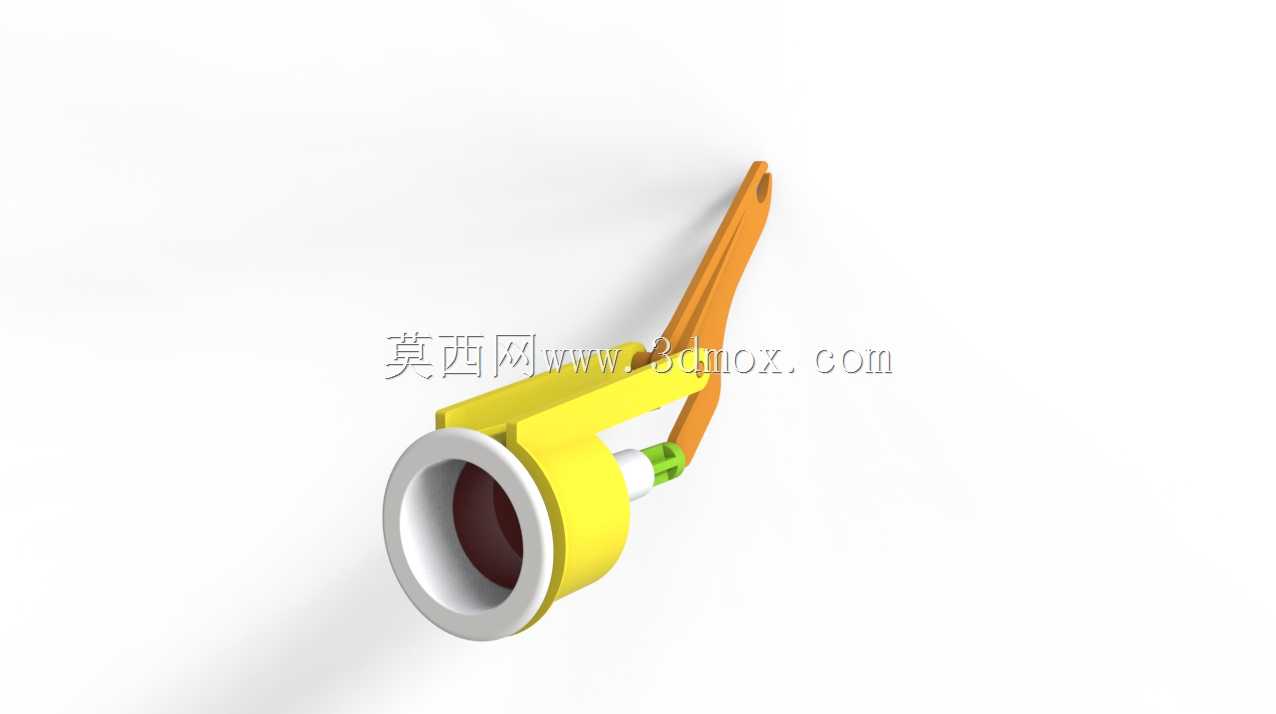

这套排水驱动阀的三维结构围绕坐便器水箱的冲水动作展开，核心是把手动或按键的触发输入转化为阀瓣的提升与回落，从而控制水箱存水向便盆的快速泄放。建模时先从安装边界入手：阀体下部需穿过水箱底部的预留开孔，配合密封胶垫与锁紧螺母形成无渗漏固定；上部驱动摆臂的行程要避开水箱内壁、进水阀和溢水管，保证按键或扳钮按动时没有卡滞。从实际使用场景看，这类阀件长期处于潮湿、间歇承压的环境，因此结构上把过流通道与驱动铰接区域做了分隔，避免水流直接冲刷转轴造成结垢卡涩。阀瓣密封面采用平面贴合形式，关闭时依靠复位件的预紧力压在阀座上，抵消水箱静压带来的渗漏趋势；开启时通过摆臂放大输入位移，只需较小的按压力就能将密封件整体抬离阀座，让水流以较短路径进入排水道。设计过程中反复核对了几个关键尺寸：一是阀体总高与水箱内部净空的匹配，保证最高水位不会淹没驱动连接部位；二是排水口通径与冲水速率的关系，通径过小会延长泄水时间、影响虹吸建立，过大则会挤占水箱底部空间并增加密封难度；三是铰接点的位置选择，既要让操作力落在舒适区间，也要让阀瓣开启后保持足够开度，不会在水流冲击下自行提前回落。外形上，阀体侧壁做了导流过渡，减少水流转向时的涡流与噪声；顶部驱动接口预留了与不同按键连杆适配的连接位，便于在同一系列水箱上调整操控方式。安装边界方面，底部锁紧结构的外径要适配常规水箱开孔范围，密封面的平面度直接决定长期使用后的止水效果；侧面与进水阀的最小间距需满足装配工具的操作空间，避免后期维护时需要拆卸相邻部件。对于结构设计人员而言，这套模型可用于校核排水动作时序、验证连杆运动干涉，也可作为卫浴冲水系统选型时的参考；对设备维护与改造人员来说，清晰的内部结构有助于判断卡涩、渗漏等常见故障的发生位置，从而在拆装前就明确密封件、铰接点和复位部件的检查重点。
